TKF-13

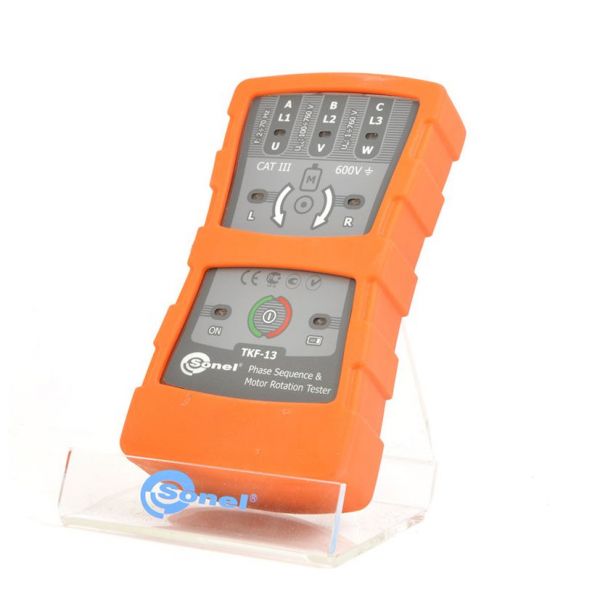

TKF-13 Индикатор чередования фаз Назначение указателя TKF-13 Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством, а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 690 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов. Указатель реализован во влаго-, ударозащищенном корпусе, позволяющем его использование в суровых условиях окружающей среды. Основные характеристики указателя TKF-13 — Индикация наличия напряжения на фазах; — Определение последовательности чередования фаз (прямая/обратная последовательность); — Определение направления вращения электродвигателя (непосредственное подключение); — Бесконтактное определение направления вращения электродвигателя; — Самовыключение прибора. Характеристики указателя TKF-13 Параметр Значения Вид изоляции двойная, согласно PN-EN 61010-1 Класс защиты III 600V согласно PN-EN 61010-1 Степень защиты корпуса IP42 Диапазон междуфазных напряжений 120 В … 760 В переменного тока Максимальное напряжение электродвигателя 760 В переменного тока Потребляемый ток (по каждой фазе) <3.5 мA Диапазон рабочих частот 2…70 Гц Рабочая температура -10 … +45 oC Температура хранения -20 … +60 oC Диапазон влажности 20% … 80% Автоматическое отключение через 5 минут Питание указателя элемент питания щелочной SONEL 6LR61 9В Комплектация указателя TKF-13 — TKF-13 указатель правильности чередования фаз — Зажим «Крокодил» изолированный черный K02 — Зонд острый с разъемом «банан» желтый — Зонд острый с разъемом «банан» красный — Зонд острый с разъемом «банан» черный — Провод измерительный 1,2 м с разъемами «банан» черный — Провод измерительный 1,2 м с разъемами «банан» желтый — Провод измерительный 1,2 м с разъемами «банан» красный
