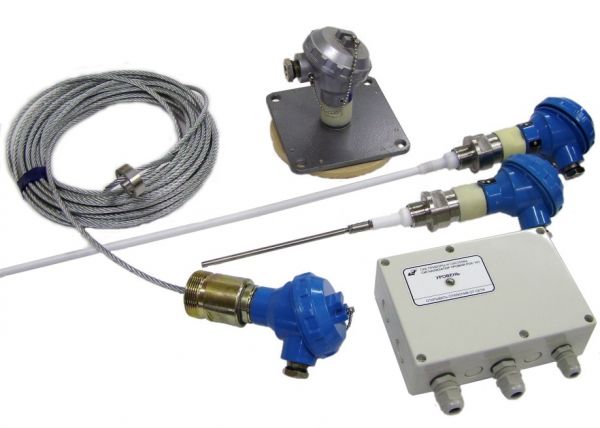

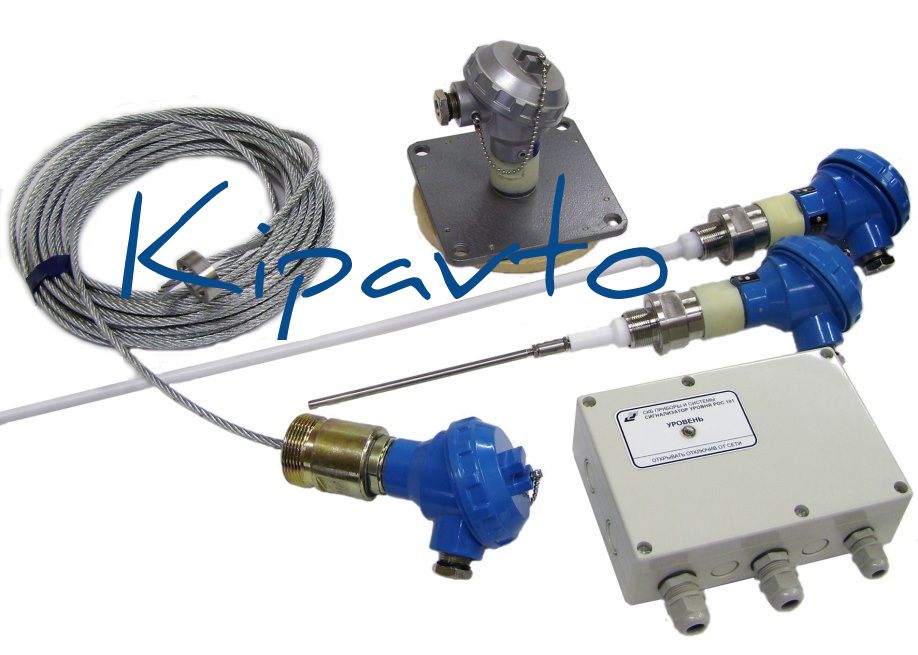

СУС-РМ, РОС-101, РОС-102 ДАТЧИКИ-РЕЛЕ УРОВНЯ СИГНАЛИЗАТОРЫ УРОВНЯ

ОКП 42 1874 ТУ 4218-005-12176419-2007-СУС-РМ ТУ 4218-038-42334258-2007-РОС-101, РОС-102 Общая информация Датчики-реле уровня (сигнализаторы уровня) СУС-РМ, РОС-101, РОС-102, далее сигнализаторы, предназначены для контроля (сигнализации) предельных положе­ний уровня жидких и твердых (сыпучих) сред в од­ной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-101-А, РОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ). Сигнализаторы обеспечивают световую индикацию достижения заданных уровней. УСЛОВИЯ ЭКСПЛУАТАЦИИ Температура окружающего воздуха, °С: - для преобразователей первичных  -50...+60 - для преобразователей передающих  -30...+50 Относительная влажность воздуха при температуре 35 °С, %95+3 (без конденсации влаги). Атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800). По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931. Степень защиты от пыли и воды, обеспечивае­мая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254. Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливать­ся во взрывоопасных зонах помещений и наруж­ных установок согласно гл. 7.3 ПУЭ и другим ди­рективным документам, регламентирующим применение электрооборудования во взрывоопас­ных зонах. Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон. Сигнализаторы РОС-101-А, РОС-102-А отно­сятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкос­ти IIб по НП-031-01. По способу защиты человека от поражения элек­трическим током сигнализаторы относятся к клас­су 01 по ГОСТ 12.2.007.0. Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2. Технические данные Условное обозначение сигнализаторов, конст­руктивное исполнение чувствительного элемента преобразователей первичных, длина погружае­мой части преобразователя первичного и пара­метры контролируемой среды указаны в таблице 1. Напряжение питания, В 220 +22/-33 Частота, Гц   50±1 Потребляемая от сети мощность, В А: - одноканальным сигнализатором 5 - двухканальным сигнализатором 8 Электрическая нагрузка на контакты реле: - до 5 А переменного тока 50 Гц при 220 В; - до 5  А постоянного тока до 24 В; Длина линии связи между преобразовате­лями первичным и передающим, м      до 1000 Масса, кг: - преобразователя первичного в зависимости от исполнения от 0,7 до 9,0 - преобразователя передающего 1,0 Таблица 1 Условное обозначение сигнализатора Конструктивное исполнение чувствительного элемента Длина погружаемой части чувствительного элемента L, м Параметры контролируемой среды Физическое состояние, электрические свойства Темпе­ратура, °С Рабочее избыточное давление, Рраб, МПа 0тносительная диэлектри­ческая проницаемость Динамическая вязкость, Паю, не более Размеры гранулы (куска) мм, не более СУС-РМ-011 Р0С-101-011 Р0С-102-111 Стержневой неизолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 Жидкая, сыпучая, неэлектропроводная -100...+250 2,5 2...10 1,0 (для жидких сред) 5 СУС-РМ-011И Р0С-101-011И Р0С-102-111И Жидкая, сыпучая, неэлектропроводная -40... +100 СУС-РМ-013 Р0С-101-013 Р0С-102-113 Пластинчатый 0,25; 0,6; 1,0; 1,6; 2,0 Жидкая, сыпучая, неэлектропроводная -100... +250 2,5 1,6...10 1,0 (для жидких сред) - СУС-РМ-013И Р0С-101-013И Р0С-102-113И -40... +100 СУС-РМ-015И Р0С-101-015И Р0С-102-115И Стержневой неизолированный 0,42 Зерно, продукты его размола -20... +100 - 2...10 - - СУС-РМ-021 Р0С-101-021 Р0С-102-121 Стержневой изолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 Жидкая, сыпучая, электропроводная -100... +250 2,5 - 1,0 (для жидких сред) 5 СУС-РМ-021И Р0С-101-021И Р0С-102-121И -40... +100 СУС-РМ-061И Р0С-101-061И Р0С-102-161И Цилиндрический неизолированный 0,1; 0,25; 0,6; 1,0 Жидкая, неэлектропроводная в т. ч. сжиженные газы -100... +100 0,6... 6,4 1,4...4,0 1,0 (для жидких сред) - СУС-РМ-062И Р0С-101-062И Р0С-102-162И Цилиндрический изолированный 0,1; 0,25 Разделы сред: светлые нефтепродукты- вода 0...+80 0,6 - 1,0 - СУС-РМ-071 Р0С-101-071 Р0С-102-171 Плоский - Кусковая порошкообразная, сыпучая, электропроводная, не электропроводная -30... +100 - 2,0...4,0 - 0,5 СУС-РМ-081И Р0С-101-081И Р0С-102-181И Цилиндрический (трубчатый) неизолированный 0,1; 0,25; 0,6; 0,8 Жидкая, неэлектропроводная в т. ч. сжиженные газы -80... +100 2,5 1,6...10 1,0...3,0 - СУС-РМ-091 Р0С-101-091 Р0С-102-191 Тросовый неизолированный 1,0; 1,6; от 2 до 22м с интервалом 0,5 м Жидкая, сыпучая, неэлектропроводная -40... +100 - 1,6...10 1,0 (для жидких сред) 5 СУС-РМ-093 Р0С-101-093 Р0С-102-193 Тросовый изолированный 1,0; 1,6; 2,0 Жидкая, сыпучая, электропроводная -40... +100 - - То же -
