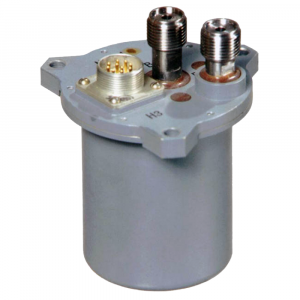

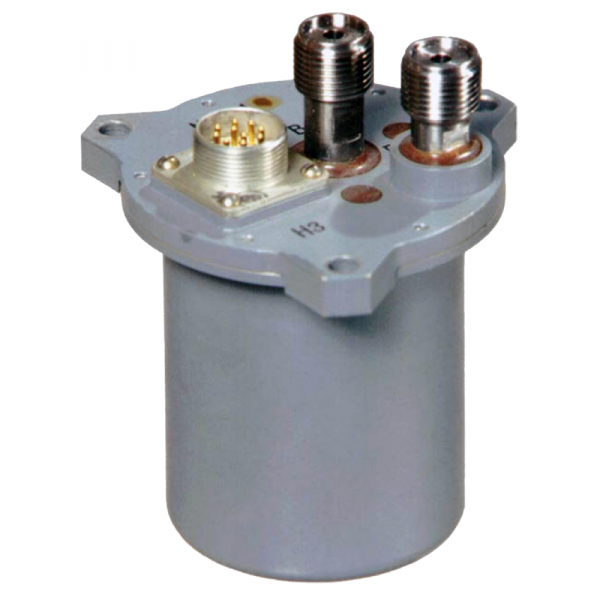

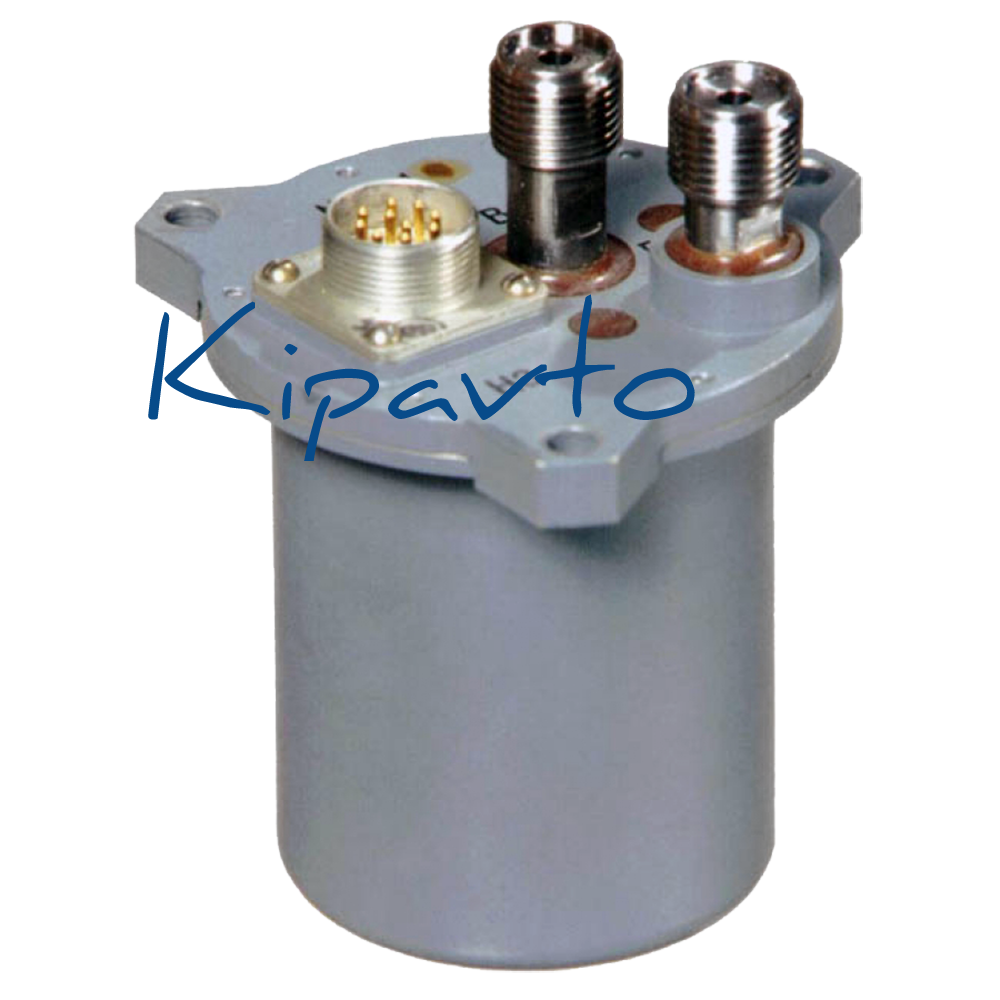

СПД-302 реле перепада давлений

Реле перепада давлений СПД-302 предназначены для коммутации электрической цепи (ее замыкания или размыкания) при достижении заданного перепада давлений между рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен создавать взрывоопасных смесей с воздухом. Реле давления выпускается настроенным в соответствии с заказом на срабатывание контактов при перепаде давлений, выбранном из диапазона и именуемым уставкой реле. Принцип работы реле СПД-302: Принцип работы реле заключается в механической передаче на контактную группу, состоящую из подвижного контакта 4 (рис.1 и рис. 2) и неподвижного контакта 5, перемещения чувствительного элемента — сильфона 6, на который воздействует измеряемый перепад давлений между рабочей средой и атмосферой (Рв—Рг). Перемещение сильфона передается на подвижный контакт посредством рычага 3, качающегося на опоре 1. На втором плече рычага имеется противовес 2, служащий для уравновешивания подвижной системы. При повышении перепада давлений на сильфоне 6 до значения, соответствующего уставке реле, сильфон, растягиваясь под действием внутреннего давления, поворачивает рычаг 3 против часовой стрелки, что вызывает размыкание контактов 4 и 5 у реле СПД-302 Н3 и замыкание — у реле СПД-302 НО. При понижении перепада давлений контакты реле СПД-302 Н3 замыкаются, а СПД-302 НО — размыкаются.
