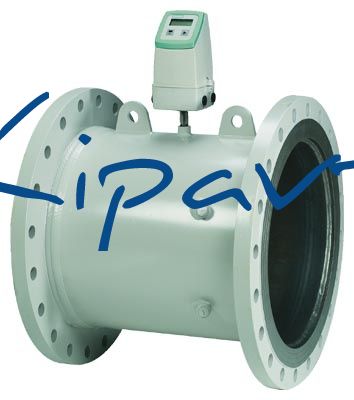

SITRANS FUS380
Транспортная компания
Самовывоз
Безналичный расчет
Обзор Версия расходомера с утверждением типа называется SITRANS FUE380. Технически версии SITRANS FUS380 и SITRANS FUE380 полностью идентичны, единственная разница заключается в пределе калибровки. Особенности Питание от батареи до 6 лет Питание от сети 115/230 В с опцией дублирования питания батареей на случай отключения питания сети Высокая частота измерения 20 Гц/0.5 Гц (230 V AC/батарея) Наглядный дисплей, управление одной кнопкой 2-трековый принцип измерения для оптимальной точности Компактная или раздельная установка Измерения при любом качестве и любой электропроводности воды Нет падения давления Долгосрочная стабильность 2 гальванически изолированных цифровых выхода для простого подключения к счетчику Двунаправленные измерения, с 2 сумматорами и выходами Динамический диапазон Qmin:Qmax до 1:400 MODBUS RTU/RS 232, RS 485 Область применения Основным применением SITRANS FU380 является измерение расхода воды, в том числе в теплоизмерительных системах районных теплоцентралей или охлажденной воды. Дизайн 2-трековая конструкция SITRANS FU380 обеспечивает максимальную точность при условии коротких вводов. Расходомер состоит из трубы сенсора расхода, 4 электроакустических преобразователей/кабелей для преобразователей и одного измерительного преобразователя SITRANS FUS080. Модуль выпускается в компактной и раздельной версиях, с максимальным расстоянием от расходомера до измерительного преобразователя 30 метров. Компактная версия поставляется со смонтированными кабелями преобразователя, готовыми для установки. Компактный монтаж возможен только при температурах до 120°C. Сенсор должен быть изолирован для защиты преобразователя от тепла. Может поставляться измерительный преобразователь в корпусе IP67/NEMA 4X/6. Функции Использование FUS380 вместе с SIMATIC PDM даёт возможность тестирования и верификации счетчика на месте, а так же выдавать сертификат калибровки с точными данными, подтверждающие качество измерения. Сертификат калибровки содержит информацию об актуальном состоянии расходомера: Общие настройки, General settings, информация о расходомере и уровне заряда батареи, счетчик значения, а так же импульсы выходных параметров. Подробная информация о передатчике и функциональности датчика, а так же основной список параметров для оценки функциональности расходомера. Интеграция Цифровой выход расходомера часто используется как входной сигнал для теплосчетчика или как входной сигнал цифровой системы дистанционного считывания. SITRANS FUS380 имеет две цифровых выходных функции, которые могут выбираться индивидуально, и опциональные коммуникационные модули MODBUS RTU. Частота импульсного выхода определяется при заказе. Если расходомер является частью энергоизмерительной системы для охраняемой теплоцентрали, не требуется никаких дополнительных допусков, кроме местных допусков на расходомер. Конфигурация Указатель по выбору SITRANS FUS380, стандартная версия Номинальный размер расходомера по EN 1092-1 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 500 DN 600 DN 700 DN 800 Диапазон расхода 1) Q макс. (q s ) м 3 /час 240 400 560 900 1400 2100 2800 3600 5500 8000 10800 14200 Q мин. (q i ) м 3 /час 0.6 1.0 1.5 2.5 4.0 5.6 7.0 9.5 14.75 21.50 29.0 38.0 Динамический диапазон q i :q s 1:400 1:400 1:373 1:360 1:350 1:375 1:400 1:379 1:373 1:372 1:372 1:373 Согласно EN 1434, класс 2, значения расхода Номинальный размер расходомера по EN 1092-1 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 500 DN 600 DN 700 DN 800 Диап. расхода 1) Q макс (q s ) м 3 /час 120 или 180 200 или 280 300 или 420 500 или 700 800 или 1120 1120 или 1560 1500 или 2100 1900 или 2660 2950 или 4130 4300 или 6020 5800 или 8120 7600 или 10640 Q nom (q p ) м 3 /час 60 100 150 250 400 560 750 950 1475 2150 2900 3800 Q мин (q i ) м 3 /час 0.6 1.0 1.5 2.5 4.0 5.6 7.5 9.5 14.75 21.5 29.0 38.0 Вес импульса 2) л/импульс 2.5 2.5 10 10 10 50 50 50 100 100 100 100 Согласно OIML R75, класс 2, значения расхода Номинальный размер расходомера по EN 1092-1 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 500 DN 600 DN 700 DN 800 Диап. расхода 1) Q макс (q s ) м 3 /час 180 280 420 700 1120 1560 2100 2660 4160 6020 8120 10640 Q nom (q p ) м 3 /час 120 200 300 500 800 1120 1500 1950 2950 4300 5800 7600 Q мин (q i ) м 3 /час 1.2 2.0 3.0 5.0 8.0 11.2 15.0 19.5 29.5 43.0 58.0 76.0 Вес импульса 2) л/импульс 2.5 2.5 10 10 10 50 50 50 100 100 100 100 Динамический диапазон q i :q p : лучше чем 1:100 согласно EN 1434 и OIML R75 класс 2 Отсечка по низкому расходу: 0.2% от qs (qs: макс. расход) Для получения наилучшего разрешения выходных импульсов в диапазоне Qmin - Qmax приблизительно в 100 Гц при qs, при заказе может быть выбрано два или три значения расхода для каждого размера. 1) Другие типовые диапазоны расхода - см. таблицу Данные для выбора и заказа 2) Типичные значения веса импульса для SITRANS FUS380. Возможны другие веса импульса - см. таблицу Данные для выбора и заказа Технические данные Конструкция трубы 2-трековый сенсор с фланцами и встроенными преобразователями, откалиброванный на заводе Номинальный размер сварной версии DN 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800 Номинальное давление PN 16, PN 25, PN 40 EN 1092-1 Материал трубы Углеродистая сталь EN 1.0345 / P235 GH Конструкция преобразователя Компактная версия, приваренная на трубу Материал преобразователя Нерж. сталь AISI 316 Условия использования сенсора Хранение -40 … +85 °C (-40 … +185 °F) Температура жидкости Раздельный: 2 … 200 °C (35.6 … 392 °F) Компактный: 2 … 120 °C (35.6 … 248 °F) Степень защиты Соединение сенсора IP67/NEMA 4X/6 Макс. скорость потока DN 100 … 800: FUS380: 8 м/с (26.2 ft/s) FUE380: 6 м/с (19.7 ft/s) Измерительный преобразователь Дисплей ЖК-дисплей, 8-разрядный, 2 дополнительных позиции и символы для индикации статуса Кнопка 1 кнопка для режима индикации Коммуникации Дополнительные модули: RS 232 послед. интерфейс с MODBUS RTU (Rx/Tx/GND), точка-точка с кабелем макс. 15 м RS 485 послед. интерфейс с MODBUS RTU (+/-/GND), мультиточка, макс. 32 устройства с кабелем макс. 1000 м Протокол MODBUS RTU - это открытый протокол (дополнительная информация имеется по запросу) Скорость обмена 1200, 2400, 4800, 9600, 19200, 38400 бод Корпус IP67/NEMA4X/6 согласно EN 60529 и DIN 40050 Окружающая температура 0 … 60 °C (32 … 140 °F) Температура хранения -40 … +85 °C (-40 … +185 °F) (с батареей) Монтаж Компактно на сенсор: макс. 120 °C Раздельно: макс. удаление 30 м от преобразователя Механические вибрации 2 g, 1 ... 800 Гц синусоидальные во всех направлениях по IEC 68-2-6 Конструкция Полиамид, армированный стекловолокном Источник питания Батарея: заменяемая батарея 3,6 В LiSOCl (литий-тионил-хлорид) 32 Ач Сеть: AC 87 ... 265 В (50 ... 60 Гц) Скорость измерения Питание от батареи: 0,5 Гц Питание от сети: 20 Гц Резервный режим: 0,5 Гц (при отключении питания) Цифровой выход 2 пассивных, гальванически изолированных релейных МОП- выхода A и B, макс. AC/DC ±35 В, 50 мА Макс. частота импульсов 100 Гц Индикация сигнализации Трек 1 (F1), трек 2 (F3), низкий заряд батареи (F5), переполнение qs (F6), импульсное переполнение (F7) Длина кабеля Макс. 30 м между сенсором и преобразователем ЭМС Излучение по EN 61000-6-4 Устойчивость по EN 61000-6-2 Approvals EN 1434 and OIML R75 Class 2 (EN версия от 1 июля 2002) Настройки в зависимости от типа FUS380 FUE380 Значение расхода Предустановленные настройки согласно размерам Предустановлено согласно EN 1434 / OIML R75 Допуск Нет допусков В зависимости от страны Flow rate v f 0.02 … 8 м/с 0.02 … 6 м/с Выход A Прямой / реверсный Установлено: Прямой Выход B Установлено: сигнализация Установлено: сигнализация Функция выхода B Реверс импульсов, сигнализация или вызов Установлено: сигнализация Значение импульса А и B (в зависимости от значения DN) 0,25 л/имп., 0,5 л/имп., 1 л/имп., 2,5 л/имп., 10 л/имп., 50 л/имп., 100 л/имп., 250 л/имп, 500 л/имп, 1 м3/имп., 2,5 м3/имп., 5 м3/имп. 10 м3/имп., 25 м3/имп., 50 м3/имп., 100 м3/имп., 250 м3/имп., 500 м3/имп., 1000 м3/имп Установлено: см. схему на предыдущ. странице Установлено или произвольно выбирается для SITRANS FUE950 Ширина импульса 5/10/20/50/100/200/ 500 мс Установлено: 5 мс Настройка единиц расхода Установлено: м 3 /час Установлено: м 3 /час Настройка единиц объема Установлено: м 3 Установлено: м 3 Погрешность SITRANS FUS380 Чтобы обеспечить непрерывное точное измерение, расходомеры должны быть откалиброваны. Калибровка выполняется на оборудовании SIEMENS, аккредитованном в DANAK или UKAS согласно ISO/IEC 17025. Аккредитующие организации DANAK и UKAS подписали соглашение ILAC MRA (International Laboratory Accreditation Corporation - Mutual Recognition Arrangement). Поэтому данная аккредитация гарантирует международное единство измерений и признание результатов тестов в 39 странах по всему миру, включая США (единство измерений с NIST). Калибровочный сертификат поставляется с каждым SITRANS FUS380. Погрешность SITRANS FUS380: Стандартная калибровка: лучше чем 0.5% от расхода, 0.5 m/s < v < 8 m/s v < 0.5 m/s, 0.5 + 0.25/v [%] Конфигурация выхода SITRANS FUS380: 0.5 + 0.02 q p /q [%] q p в соответствии с требований EN 1434/OIML. Пример DN 100, q p = 60 m 3 /h at q = 1.2 m 3 /h: Точность = стандартно 1.5% SITRANS FUE380 соответствует требованиям E f = ±(2 + 0.02 q p /q i ) max. ±5%, в соответствии с EN 1434 и OIML R75, класс 2 версия 1. июля 2002 Конфигурация выхода SITRANS FUS380/FUE380 Вес импульса: выходы A/B конфигурируются как объем на один импульс, вычисляемый на прямом/реверсном потоке или потоке нетто. Величина веса импульса свободно масштабируется (через ПО PDM). Вызов: выход вызова активен до тех пор, пока не будет сброшен вручную с помощью программы для ПК. Функция вызова активируется при активации сигнализации. Дополнительно Принадлежности / Запасные части для расходомеров FUS380 и FUE380 Тип/описание Заказной номер. А) Двойной комплект батарей (время эксплуатации - 6 лет) 33 Ah FDK-087H2255 Отдельная резервная аккумуляторная батарея 13.5 Ah FDK-087L4201 Крышка отсека для батареи для измерительного преобразователя FUS080 A5E00694468 Набор PG 13.5 (2 шт.) для главного/ импульсного кабеля FDK-083G0228 Набор PG 13.5 (2 шту.) для двойного коаксикального кабеля (6 мм) A5E00694500 Набор для удаленного настенного монтажа измерительного преобразователя, включает в себя соединительную пластину (только DN 50 ... 1200 (2” ... 48”) ) A5E00694509 Клёммная коробка для компактного настенного монтажа измерительного преобразователя, включает в себя соединительную пластину (только бронзовые датчики DN 50 ... 80 (2“ ... 3“)) A5E01208138 лёммная коробка для компактного настенного монтажа измерительного преобразователя, включает в себя соединительную пластину (только стальные датчики DN 100 ... 1200 (4“ ... 48“)) A5E00694660 Скоба (держатель) для оптического ИК-устройства A5E00695277 ИК-адаптер интерфейса с получением данных через USB и кабелем длиной 1.2 м FDK-087L4163 Дополнительный модуль RS 232, интерфейс соединения "точка - точка", по протоколу MODBUS RTU FDK-087L4212 Дополнительный модуль RS 485, интерфейс соединения "точка - точка", по протоколу MODBUS RTU FDK-087L4213 Набор 5 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“) A5E01208092 Набор 10 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“) A5E01208114 Набор 20 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“) A5E01208117 Набор 30 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“) A5E01208121 Набор 1 м кабелей (4 шт.) для удаленного монтажа DN 50 ... 80 (2“ ... 3“) A5E01208126 Набор 5 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“) A5E00695476 Набор 10 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“) A5E00695479 Набор 20 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“) A5E00695480 Набор 30 м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“) A5E00695483 Набор 1м кабелей (4 шт.) для удаленного монтажа DN 100 ... 1200 (4“ ... 48“) A5E00695486 Система управления для SIMATIC PDM SIMATIC PDM Single Point V6.0 Для управления и настройки одного полевого устройства, связь через модем PROFIBUS DP/PA или HART, вкл. 1 паспортную таблицу Не может быть расширен дальнейшими функциями или опциями TAG / блока питания, 5 языков (Немецкий, Английский, Французский, Испанский, Итальянский) работает под Windows 2000 Professional или под Windows XP Professional 6ES7658-3HX06-0YA5 Чертеж Передатчик IP67/NEMA 4X/6, монтаж на стену Размерность труб Size PN 16 PN 25 PN 40 Длина Вес Длина Вес Длина Вес A1 D D 1 Зажим для подъема DN мм кг мм кг мм кг мм мм мм 100 350+0-2 20 - - 350+0-3 16.5 361 220 180 Нет 125 350+0-2 23 - - 350+0-3 53 374 250 210 Нет 150 500+0-3 26 - - 500+0-3 32 388 285 240 Да 200 500+0-3 38 500+0-3 47 500+0-3 55 414 340 295 Да 250 600+0-3 60 600+0-3 76 600+0-3 91 440 405 355 Да 300 500+0-3 66 500+0-3 81 - - 466 460 410 Да 350 550+0-3 94 550+0-3 121 - - - - - - 400 550+0-3 124 550+0-3 153 - - 507 580 525 Да 500 625+0-3 190 625+0-3 244 - - 558 715 650 Да 600 750+0-3 303 750+0-3 365 - - 609 840 770 Да 700 875+0-3 361 875+0-3 552 - - 660 910 840 Да 800 1000+0-3 494 1000+0-3 770 - - 710 1025 950 Да Вес электроники 1.5 кг Размер PN 16 PN 25 PN 40 Длина Вес Длина Вес Длина Вес A1 D D 1 Зажим для подъема Дюймы Дюймы Фунты Дюймы Фунты Дюймы Фунты Дюймы Дюймы Дюймы 4 13.77+0-0.08 44 - - 13.77+0-0.12 36 14.21 8.66 7.09 No 5 13.77+0-0.08 50 - - 13.77+0-0.12 117 14.72 9.84 8.27 No 6 19.68+0-0.12 57 - - 19.68+0-0.12 71 15.28 11.22 9.45 Yes 8 19.68+0-0.12 84.
