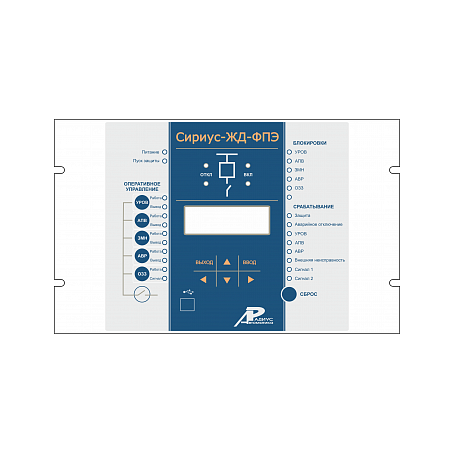

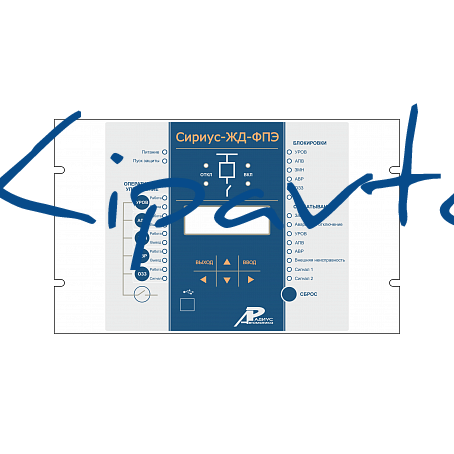

Сириус-ЖД Устройства релейной защиты 1. Сириус-ЖД-ФПЭ 2. Сириус-ЖД-ФКС 3. Сириус-ЖД-ФВВ 4. Сириус-ЖД-УПК 5. Сириус-ЖД-ПВА 6. Сириус-ЖД-ДПР Сириус-ЖД-ФПЭ Микропроцессорное устройство защиты Микропроцессорное устройство защиты Сириус-ЖД-ФПЭ предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера продольного электроснабжения в составе тяговых подстанций электрифицированных железных дорог. Функции, выполняемые устройством Сириус-ЖД-ФПЭ: — Четырехступенчатая МТЗ от междуфазных замыканий — МТЗ-1 и МТЗ-2 с независимой выдержкой времени, МТЗ-3 и МТЗ-4 с независимой или зависимой (пять времятоковых характеристик) выдержкой времени МТЗ с пуском по напряжению — Направленная МТЗ с контролем направления мощности — Автоматический ввод ускорения МТЗ при любом включении выключателя Направленная защита от ОЗЗ, действующая на отключение или на сигнализацию — ОЗЗ по сумме высших гармоник тока нулевой последовательности ЗОФ по отношению токов прямой и обратной последовательностей — ЗМН с действием на отключение выключателя с блокировкой АПВ и АВР — Прием сигналов от датчиков ДгЗ с возможностью контроля тока Функции автоматики: — Управление выключателем — Управление ЛР УРОВ — АПВ (двукратное) — АВР на включение выключателя — Контроль исправности цепей ТН (контроль снижения линейных напряжений, появления напряжения обратной последовательности); Функции сигнализации: — Сигнализация пуска и срабатывания защит и автоматики — Аварийная сигнализация (например, сигнал «Аварийное отключение») — Предупредительная сигнализация («Сигнал») Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики управления и сигнализации; — местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение; — дистанционное переключение наборов уставок; — сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ; — регистрацию и хранение осциллограмм; — возможность подключения к одной из выбранных точек функциональной логической схемы с помощью программируемых реле; — контроль и индикацию положения выключателя, а также исправности его цепей управления, местное и дистанционное управление выключателем, переключение режима управления, диагностику выключателя; — контроль и индикацию положения ЛР, а также исправности его цепей управления, местное и дистанционное управление ЛР, переключение режима управления, диагностику ЛР; — измерение текущих значений электрических параметров защищаемого объекта; — определение вида аварии; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ; — защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ — технический учет активной и реактивной электроэнергии. В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения постоянного и выпрямленного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-ЖД-ФПЭ Характеристика Значение Число аналоговых входов по току 3 Число аналоговых входов по напряжению 5 Число дискретных входов 26 Число дискретных выходных сигналов (групп контактов) 16 (28) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-ЖД Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая оболочкой устройства по ГОСТ 14254-96 IP52 — со стороны лицевой панели IP20 — остальное Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство Сириус-ЖД-ФПЭ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ЖД-ФПЭ-nn-ss, где Сириус-ЖД-ФПЭ — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; Пример записи обозначения устройства Сириус-ЖД-ФПЭ с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ЖД-ФПЭ-220В-И1 Сириус-ЖД-ФКС Микропроцессорное устройство защиты Микропроцессорное устройство защиты Сириус-ЖД-ФКС предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера контактной сети в составе тяговых подстанций, пунктов секционирования и пунктов параллельного соединения электрифицированных железных дорог переменного тока напряжением 27,5 кВ. Устройство обеспечивает выполнение следующих функций защиты и автоматики: — токовые отсечки (ТО, ТО 2); — четырехступенчатая дистанционная защита (ДЗ); — защита минимального напряжения (ЗМН); — токовая отсечка смежного фидера (ТО Ф2); — дистанционная защита смежного фидера (ДЗ Ф2); — дуговая защита (ДгЗ); — логическая защита шин (ЛЗШ); — управление ВВ; — управление ЛР; — управление ОР; — резервирование при отказе выключателя (УРОВ); — двукратное автоматическое повторное включение (АПВ).   Устройство обеспечивает выполнение следующих функций сигнализации: — сигнализация пуска и срабатывания защит и автоматики; — аварийная сигнализация (например, сигнал «Аварийное отключение»); — предупредительная сигнализация («Сигнал»). Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики, управления и сигнализации; — местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение; — дистанционное переключение наборов уставок; — сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ; — регистрация и хранение осциллограмм; — подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле; — контроль и индикация положения ВВ, а также исправности его цепей управления, диагностика ВВ; — контроль и индикация положения ЛР и ОР, а также исправности их цепей управления, диагностика ЛР и ОР; — измерение текущих значений электрических параметров защищаемого объекта; — определение вида аварии; — непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы; — блокировка всех выходов при неисправности устройства для исключения ложных срабатываний; — гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ; — защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ; — технический учет активной и реактивной электроэнергии; — определение места повреждения. В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения постоянного и выпрямленного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-ЖД-ФКС Характеристика Значение Число аналоговых входов по току 2 Число аналоговых входов по напряжению 2 Число дискретных входов (220/110 В) 21 Число дискретных входов (24 В) 8 Число дискретных выходных сигналов (групп контактов) 16 (25) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-ЖД Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая оболочкой устройства по ГОСТ 14254-96 IP52 — со стороны лицевой панели IP20 — остальное Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство Сириус-ЖД-ФКС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ЖД-ФКС-nn-ss, где Сириус-ЖД-ФКС — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; Пример записи обозначения устройства Сириус-ЖД-ФКС с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ЖД-ФКС-220В-И1 Сириус-ЖД-ФВВ Микропроцессорное устройство защиты Микропроцессорное устройство защиты Сириус-ЖД-ФВВ предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера выключателя ввода в составе тяговых подстанций электрифицированных железных дорог переменного тока напряжением 27,5 кВ. Устройство обеспечивает выполнение следующих функций защиты и автоматики: — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий; — дуговая защита (ДгЗ); — направленная двухступенчатая дистанционная защита (ДЗ); — автоматический ввод ускорения ДЗ и МТЗ, логическая защита шин (ЛЗШ); — защита от подпитки со стороны контактной сети (ЗП); — защита минимального напряжения (ЗМН); — резервирование при отказе выключателя (УРОВ); — управление ВВ; — блокировка включения ВВ при открытии дверцы ячейки. Устройство обеспечивает выполнение следующих функций сигнализации: — сигнализация пуска и срабатывания защит и автоматики; — аварийная сигнализация (например, сигнал «Аварийное отключение»); — предупредительная сигнализация («Сигнал»). Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики, управления и сигнализации; — местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение; — дистанционное переключение наборов уставок; — сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ; — регистрация и хранение осциллограмм; — подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле; — контроль и индикация положения выключателя ввода (ВВ), а также исправности его цепей управления, диагностика ВВ; — измерение текущих значений электрических параметров защищаемого объекта; — определение вида аварии; — непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы; — блокировка всех выходов при неисправности устройства для исключения ложных срабатываний; — гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ; — защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ; — технический учет активной и реактивной электроэнергии по каждой фазе. В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения постоянного и выпрямленного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-ЖД-ФВВ Характеристика Значение Число аналоговых входов по току 3 Число аналоговых входов по напряжению 2 Число дискретных входов 29 Число дискретных выходных сигналов (групп контактов) 16 (25) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-ЖД Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая оболочкой устройства по ГОСТ 14254-96 IP52 — со стороны лицевой панели IP20 — остальное Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство Сириус-ЖД-ФВВ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ЖД-ФВВ-nn-ss, где Сириус-ЖД-ФВВ — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; Пример записи обозначения устройства Сириус-ЖД-ФВВ с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ЖД-ФВВ-220В-И1 Сириус-ЖД-УПК Микропроцессорное устройство защиты Микропроцессорное устройство защиты Сириус-ЖД-УПК предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации устройства поперечной компенсации реактивной энергии электрифицированных железных дорог переменного тока напряжением 27,5 кВ. Устройство обеспечивает выполнение следующих функций защиты и автоматики: — максимальная токовая защита (МТЗ); — продольная дифференциальная токовая защита (ПДТЗ); — защита от перегрузки конденсаторов токами высших гармоник (ЗПВГ); — дифференциальная защита по напряжению (ДЗН); — защита от превышения допустимого напряжения (ЗПДН); — защита минимального напряжения (ЗМН); — логическая защита шин (ЛЗШ); — защита от замыканий на землю (ЗЗ УПК); — резервирование при отказе выключателя (УРОВ); — защита от несоответствия положения коммутационных аппаратов; — управление Q1 и Q2. Устройство обеспечивает выполнение следующих функций сигнализации: — сигнализация пуска и срабатывания защит и автоматики; — аварийная сигнализация (например, сигнал «Аварийное отключение»); — предупредительная сигнализация («Сигнал»). Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики, управления и сигнализации; — местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение; — дистанционное переключение наборов уставок; — сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ; — регистрацию и хранение осциллограмм; — подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле; — контроль и индикацию положения выключателей Q1 и Q2, а также исправности их цепей управления, диагностика Q1 и Q2; — измерение текущих значений электрических параметров защищаемого объекта; — определение вида аварии; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ; — защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ; — технический учет активной и реактивной электроэнергии. В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения постоянного и выпрямленного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-ЖД-УПК Характеристика Значение Число аналоговых входов по току 2 Число аналоговых входов по напряжению 2 Число дискретных входов 29 Число дискретных выходных сигналов (групп контактов) 16 (25) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-ЖД Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая оболочкой устройства по ГОСТ 14254-96 IP52 — со стороны лицевой панели IP20 — остальное Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство Сириус-ЖД-УПК доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ЖД-УПК-nn-ss, где Сириус-ЖД-УПК — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; Пример записи обозначения устройства Сириус-ЖД-УПК с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ЖД-УПК-220В-И1 Сириус-ЖД-ПВА Микропроцессорное устройство защиты Микропроцессорное устройство защиты Сириус-ЖД-ПВА предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации понизительно — выпрямительного агрегата электрифицированных железных дорог и метрополитена. Устройство обеспечивает выполнение следующих функций защиты и автоматики: — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий; — логическая защита шин – ЛЗШ-датчик (ЛЗШд); — дуговая защита (ДгЗ); — Токовая защита нулевой последовательности (ТЗНП); — защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) по току обратной последовательности; — защита от перегрева (ЗоП) с действием на реле «Обдув трансформатора»; — резервирование при отказе выключателя (УРОВ); — управление ВПВА и БАОД; — блокировка включения ВПВА и БАОД при открытии дверцы; — автоматическое включение и отключение резерва (АВОР); — газовая защита трансформатора (ГЗТ). Устройство обеспечивает выполнение следующих функций сигнализации: — сигнализация пуска и срабатывания защит и автоматики; — аварийная сигнализация (сигнал «Аварийное отключение»); — предупредительная сигнализация («Сигнал»); — сигнализация неисправности КА и устройства («Неиспр. КА», «Отказ»). Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики, управления и сигнализации; — местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение; — дистанционное переключение наборов уставок; — сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ; — регистрацию и хранение осциллограмм; — подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле; — контроль и индикацию положения ВПВА, а также контроль исправности его цепей управления; — контроль и индикацию положения БАОД, а также контроль исправности его цепей управления; — измерение текущих значений электрических параметров защищаемого объекта; — определение вида аварии; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ; — защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ; — технический учет активной и реактивной электроэнергии. В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения постоянного и выпрямленного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-ЖД-ПВА Характеристика Значение Число аналоговых входов по току 4 Число аналоговых входов по напряжению 2 Число дискретных входов 29 Число дискретных выходных сигналов (групп контактов) 16 (25) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-ЖД Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая оболочкой устройства по ГОСТ 14254-96 IP52 — со стороны лицевой панели IP20 — остальное Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство Сириус-ЖД-ДПР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ЖД-ПВА-nn-ss, где Сириус-ЖД-ПВА — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; Пример записи обозначения устройства Сириус-ЖД-ПВА с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ЖД-ПВА-220В-И1 Сириус-ЖД-ДПР Микропроцессорное устройство защиты Микропроцессорное устройство защиты Сириус-ЖД-ДПР предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера тяговых подстанций «два провода-рельс» электрифицированных железных дорог переменного тока напряжением 27,5 кВ. Устройство обеспечивает выполнение следующих функций защиты и автоматики: — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий; — дуговая защита (ДгЗ); — защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) по току обратной последовательности; — защита минимального напряжения (ЗМН); — логическая защита шин (ЛЗШ); — двукратное автоматическое повторное включение (АПВ); — резервирование при отказе выключателя (УРОВ); — управление ВВ и ЛР. Устройство обеспечивает выполнение следующих функций сигнализации: — сигнализация пуска и срабатывания защит и автоматики; — аварийная сигнализация (например, сигнал «Аварийное отключение»); — предупредительная сигнализация («Сигнал»). Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики, управления и сигнализации; — местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение; — дистанционное переключение наборов уставок; — сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ; — регистрацию и хранение осциллограмм; — подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле; — контроль и индикацию положения выключателя ввода (ВВ) и линейного разъединителя (ЛР), а также исправности их цепей управления, диагностика ВВ и ЛР; — измерение текущих значений электрических параметров защищаемого объекта; — определение вида аварии; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ; — защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ; — технический учет активной и реактивной электроэнергии по каждой фазе. В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения постоянного и выпрямленного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-2-ЖД-ДПР Характеристика Значение Число аналоговых входов по току 3 Число аналоговых входов по напряжению 2 Число дискретных входов 29 Число дискретных выходных сигналов (групп контактов) 16 (25) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-ЖД Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая оболочкой устройства по ГОСТ 14254-96 IP52 — со стороны лицевой панели IP20 — остальное Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство Сириус-ЖД-ДПР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ЖД-ДПР-nn-ss, где Сириус-ЖД-ДПР — фирменное название устройства; nn – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; Пример записи обозначения устройства Сириус-ЖД-ДПР с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ЖД-ДПР-220В-И1
