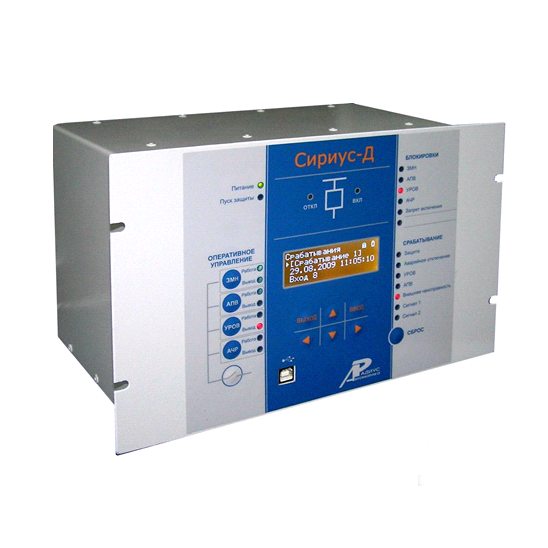

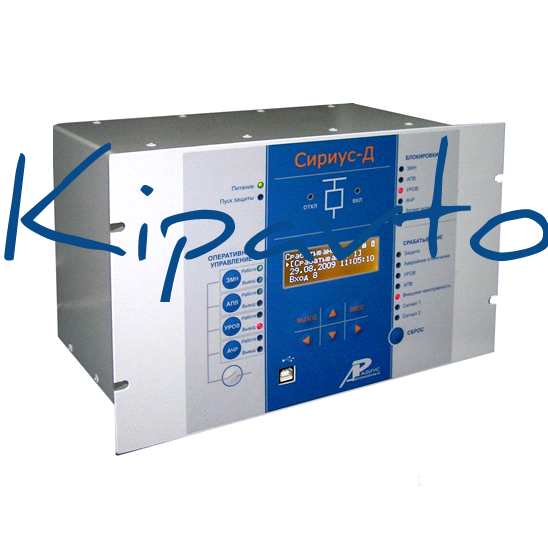

Сириус-Д, Сириус-21-Д Устройства релейной защиты Устройства Сириус-Д и Сириус-21-Д предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных и асинхронных электродвигателей напряжением 3–35 кВ. Устройства Сириус-Д и Сириус-21-Д отличаются друг от друга порядком нумерации клеммников. Устройства имеют специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции устройств Сириус-Д и Сириус-21-Д Функции защиты: — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению); — защита от обрыва фазы питающего фидера (ЗОФ); — защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник; — защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной); — защита синхронных двигателей от асинхронного хода в ступени МТЗ-2; — минимальная токовая защита; — защита минимального напряжения (ЗМН); — защита от перегрева электродвигателя; — защита от затянутого пуска; — защита от блокировки ротора; — защита обратной мощности; — выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики: — операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; — возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю; — формирование сигнала УРОВ при отказах своего выключателя; — АПВ после срабатывания ЗМН; — запрет включения выключателя при превышении допустимого числа запусков или при перегреве; — исполнение команд АЧР от внешнего источника (с возможностью ЧАПВ). Дополнительные сервисные функции: — определение вида повреждения при срабатывании МТЗ; — фиксация токов и напряжений в момент аварии; — измерение времени срабатывания защиты и отключения выключателя; — встроенные часы-календарь; — возможность встраивания устройства в систему единого точного времени станции или подстанции; — измерение текущих фазных токов, напряжений, мощности; — дополнительные реле и светодиоды с функцией, заданной пользователем; — цифровой осциллограф; — регистратор событий. Общие функции платформы Сириус-2 Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройств Сириус-Д и Сириус-21-Д Характеристика Значение Число аналоговых входов по току 4 Число аналоговых входов по напряжению 3 Число дискретных входов 21 Число дискретных выходных сигналов (групп контактов) 12 (21) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройства Сириус-Д и Сириус-21-Д доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-(21)-Д-tA-nnnB-ss, где Сириус-Д или Сириус-21-Д — фирменное название устройства: «Д» отличатеся от «21-Д» порядком нумерации клеммников; tA – исполнение устройства по номинальному току вторичной обмотки ТТ: 1А – для номинального тока 1 А; 5А – для номинального тока 5 А; nnnB – исполнение устройства по напряжению оперативного тока: 24В – для напряжения питания 24 В постоянного тока; 48В – для напряжения питания 48 В постоянного тока; 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; 220В DC — напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-Д с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-Д-5A-220В-И1
