Сириус-2-ЦС

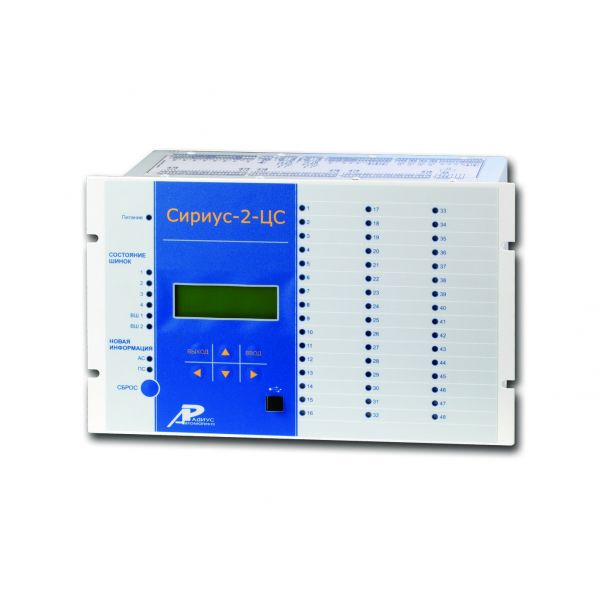

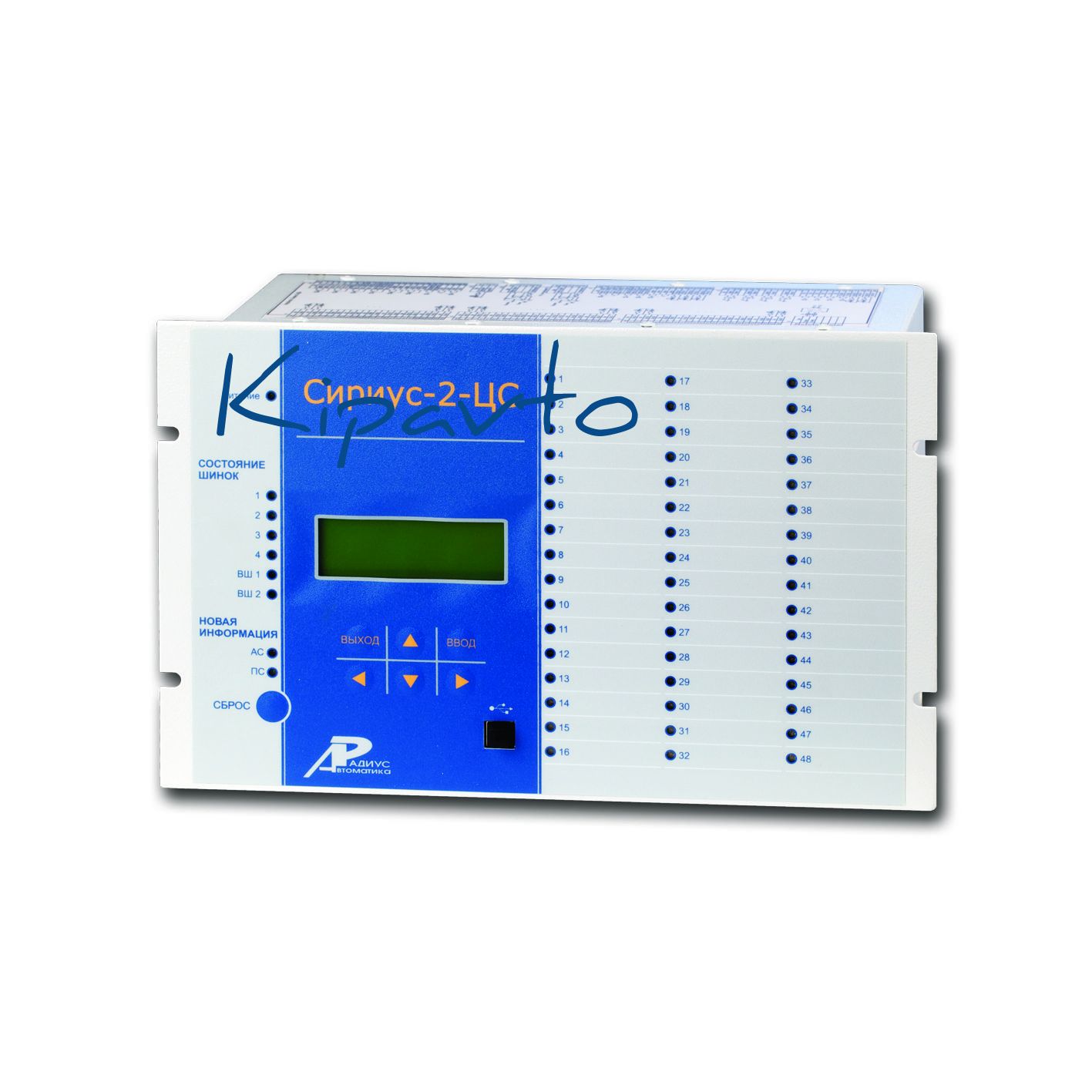

Сириус-2-ЦС Устройство центральной сигнал изации Микропроцессорное устройство центральной сигнализации Сириус-2-ЦС предназначено для построения систем центральной сигнализации на объектах энергосистем, оснащенных как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции устройства Сириус-2-ЦС Функции, выполняемые устройством: — фиксация времени появления и снятия сигналов, поступающих по шинкам сигнализации с обеспечением повторности действия; — фиксация времени появления и снятия сигналов сигнализации от конкретных устройства защиты, подключаемых к дискретным входам, с обеспечением повторности действия; — отображение с помощью светодиодов и алфавитно-цифрового индикатора состояния объектов подстанции; — формирование сигналов обобщенной сигнализации («Сигнализация на дому», «Звуковая аварийная сигнализация», «Звуковая предупредительная сигнализация», «Аварийная сигнализация мигающая»), сигналов телемеханики, а также сигналов «Отказ» и «Неисправность»; — накопление в архиве информации о зафиксированных событиях; — передача по линии связи на верхний уровень обобщенной информации о текущем состоянии подстанции или участка, передачу архива событий, просмотр и изменение уставок; — контроль исправности системы сигнализации; — самодиагностика устройства. Общие функции платформы Сириус-2 Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройста Сириус-2-ЦС Характеристика Значение Число аналоговых входов по току 4 Число дискретных входов 54 Число дискретных выходных сигналов (групп контактов) 16 Габаритные размеры (ВхШхГ), мм 190х305х194 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-2-ЦС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-ЦС-nnnB-ss, где Сириус-2-ЦС — фирменное название устройства; nnnB – исполнение устройства по напряжению оперативного тока: 24В – для напряжения питания 24 В постоянного тока; 48В – для напряжения питания 48 В постоянного тока; 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; 220В DC — напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-2-ЦС с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-2-ЦС-220В-И1
