Сириус-2-ОМП

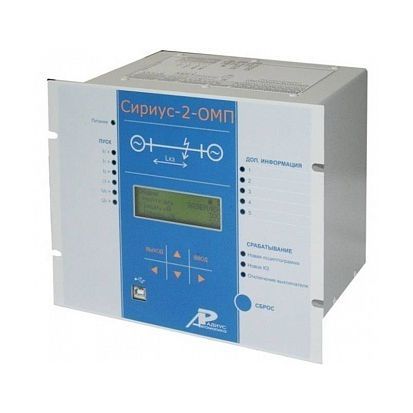

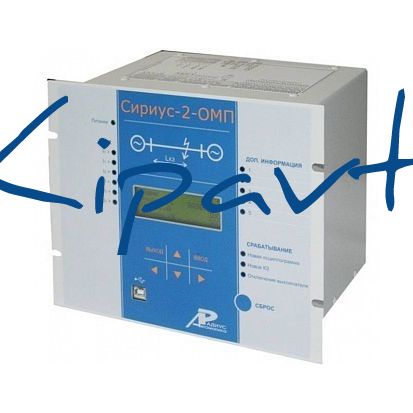

Сириус-2-ОМП Устройство определения места повреждения на воздушных линиях Устройство Сириус-2-ОМП предназначено для определения места повреждения на воздушных линиях электропередачи напряжением 6–750 кВ. Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций напряжением 6–750 кВ. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции устройства Сириус-2-ОМП Функции, выполняемые устройством: ОМП — выдача результата в километрах; — определение вида повреждения; — пусковые органы по токам симметричных составляющих; — пусковые органы по приращению токов симметричных составляющих; — селективность при фиксации КЗ; — функционирование на проходных подстанциях в прямом и обратном направлениях; — пересчет результата после уточнения уставок; — формирование данных для двухстороннего расчета; — оценка качества данных для двухстороннего расчета; — учет неоднородности обслуживаемой и параллельной линий (9 участков); — учет режима работы нейтрали энергосистемы; Сигнализация — выявление нового КЗ; — появление новой осциллограммы; — появление сигнала РПО; — срабатывание при пусковых органов функции ОМП; — пусковые органы по I0, I1, I2, I2/I1, I0/I1, U0, U1, U0; — потеря связи по интерфейсам Ethernet 1 и Ethernet 2 (только в исполнении И4); — мониторинг атрибута «quality» входящего GOOSE-сообщения (только в исполнении И4). Сервисные возможности, присутствующие в устройстве: — цифровой осциллограф: — все аналоговые сигналы; — все дискретные сигналы; — регистратор событий; — часы-календарь — фиксация времени и даты возникновения аварии; — измерение длительности КЗ; — измерение длительности цикла АПВ; — возможность встраивания устройства в систему единого точного времени станции или подстанции; — сохранение параметров последних 25-ти срабатываний; — измерение текущих токов и напряжений, тока параллельной линии, мощностей, энергий; — конфигурирование и получение информации от устройства по ЛС; — 8 наборов уставок; — реле с функцией, задаваемой пользователем (2 шт.); — дискретные входы с функцией, задаваемой пользователем (2 шт.); — дискретные входы для записи дискретных сигналов в осциллограмму (16 шт.); — светодиоды с функцией, задаваемой пользователем (5 шт.); — аналоговый вход для записи сигнала напряжения в осциллограмму. Устройство обеспечивает следующие эксплуатационные возможности: — ввод и хранение уставок в энергонезависимой памяти; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-2-ОМП Характеристика Значение Число аналоговых входов по току 4 Число аналоговых входов по напряжению 4 Число дискретных входов 21 Число дискретных выходных сигналов (групп контактов) 4 (7) Габаритные размеры (ВхШхГ), мм 190х235х185 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнение Устройство Сириус-2-ОМП доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-ОМП-tA-nnnB-ss, где Сириус-2-ОМП — фирменное название устройства; tA – исполнение устройства по номинальному току вторичной обмотки ТТ: 1А – для номинального тока 1 А; 5А – для номинального тока 5 А; nnnB – исполнение устройства по напряжению оперативного тока: 24В – для напряжения питания 24 В постоянного тока; 48В – для напряжения питания 48 В постоянного тока; 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; 220В DC — напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-2-ОМП с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-2-ОМП-5A-220В-И1
