Сириус-2-МПТ-КИ

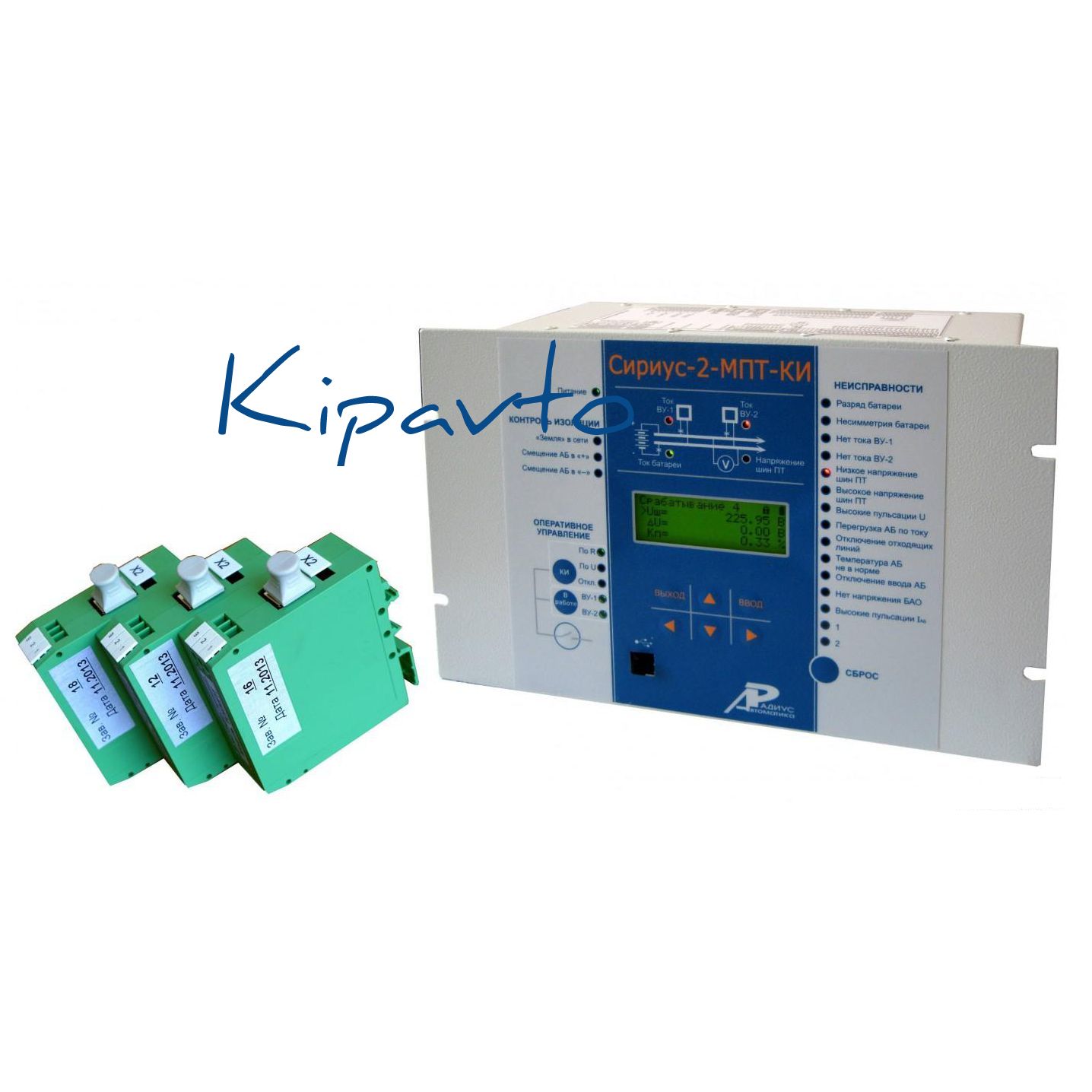

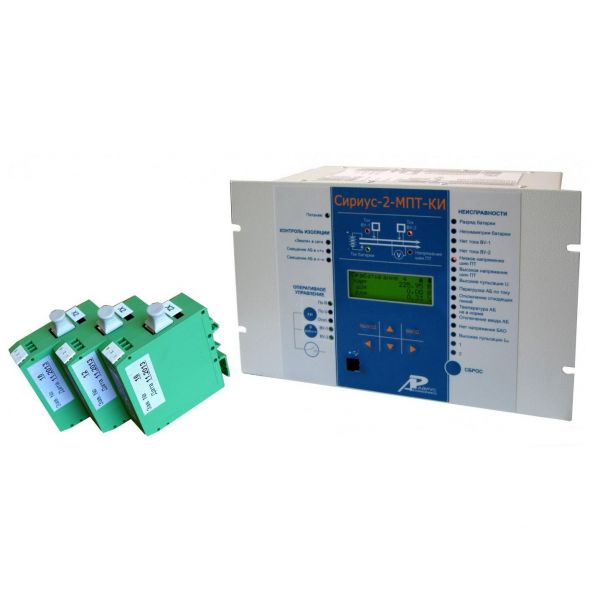

Сириус-2-МПТ-КИ Устройство микропроцессорной защиты Устройство Сириус-2-МПТ-КИ для организации мониторинга системы постоянного тока. Устройство имеет встроенную функцию мониторинга и контроля изоляции системы постоянного тока. Устройство устанавливается в щитах и шкафах постоянного тока подстанций напряжением 6-750 кВ. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции устройства Сириус-2-МПТ-КИ Основные функции — измерение напряжения на шинах постоянного тока; — измерение напряжение на двух половинах аккумуляторной батареи при наличии у нее центрального вывода; — измерение коэффициента пульсаций напряжения шин постоянного тока; — измерение тока заряда-разряда аккумуляторной батареи; — измерение пульсаций тока аккумуляторной батареи; — измерение токов от двух зарядно-подзарядных (выпрямительных) устройств; — измерение напряжений каждого полюса шин постоянного тока относительно «земли»; — измерение сопротивлений каждого полюса шин постоянного тока относительно «земли»; — контроль баланса напряжений между двумя половинами аккумуляторной батареи; — контроль состояния автоматических выключателей АБ и БАО; — контроль состояния автоматических выключателей или плавких вставок отходящих линий; — контроль температуры в помещении аккумуляторной батареи; — контроль понижения сопротивления утечки любого из полюсов шин постоянного тока относительно «земли» ниже заданного значения; — контроль напряжения смещения средней точки аккумуляторной батареи относительно «земли». Дополнительные сервисные функции — фиксация выхода каждого из наблюдаемых параметров за область допустимых значений; — сигнализация при выходе каждого из наблюдаемых параметров за область допустимых значений; — возможность встраивания устройства в систему единого точного времени станции или под- станции; — индикация измеряемых напряжений, токов и коэффициента пульсаций напряжения; — цифровое осциллографирование всех входных сигналов; — возможность формирования предупредительной сигнализации по двум дискретным входам; — привязка всех событий по времени с помощью встроенных часов-календаря; — возможность вывода назначенных точек подключения к внутренней ФЛС устройства как на два программируемых реле, так и на два программируемых светодиода на передней панели устройства; — оценка суммарной емкости системы постоянного тока относительно «земли». Устройство обеспечивает следующие эксплуатационные возможности: — задание внутренней конфигурации (ввод/вывод различных функций, выбор порогов срабатывания, временных задержек и т.д.); — хранение уставок в энергонезависимой памяти; — передачу измеряемых параметров, ввод и изменение уставок по ЛС; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов от контактных датчиков, выдачу команд предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций и электростанций. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-2-МПТ-КИ Характеристика Значение Число аналоговых входов по току 3 Число аналоговых входов по напряжению 4 Число дискретных входов (в зависимости от вида исполнения устройства) 30 (42) Число дискретных выходных сигналов (групп контактов) 4 (7) Габаритные размеры (ВхШхГ), мм 190х305х185 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-2-МПТ-КИ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-МПТ-КИ-x-s, где Сириус-2-МПТ-КИ — фирменное название устройства; х — количество входов от обслуживаемых отходящих линий: М0 – 24 отходящих линии; М1 – 36 отходящих линий s — тип интерфейса связи с АСУ: И1 — два интерфейса RS485; И3 — один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-2-МПТ-КИ, обслуживающего 36 отходящих линий, с дополнительным интерфейсом RS485 при заказе: Устройство Сириус-2-МПТ-КИ-М1-И1
