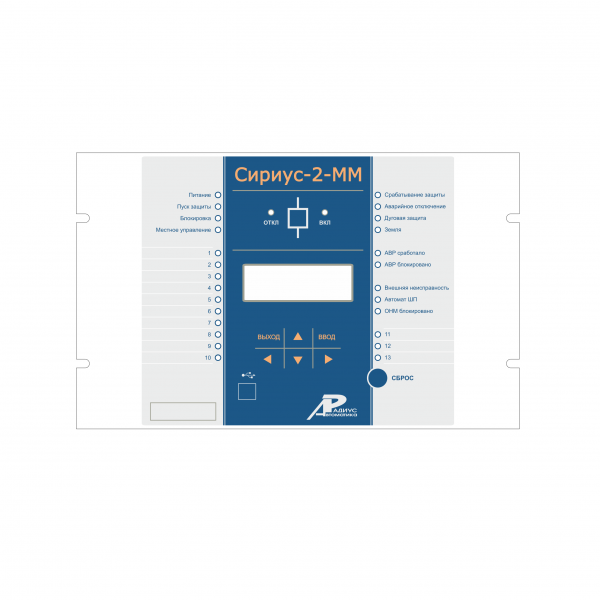

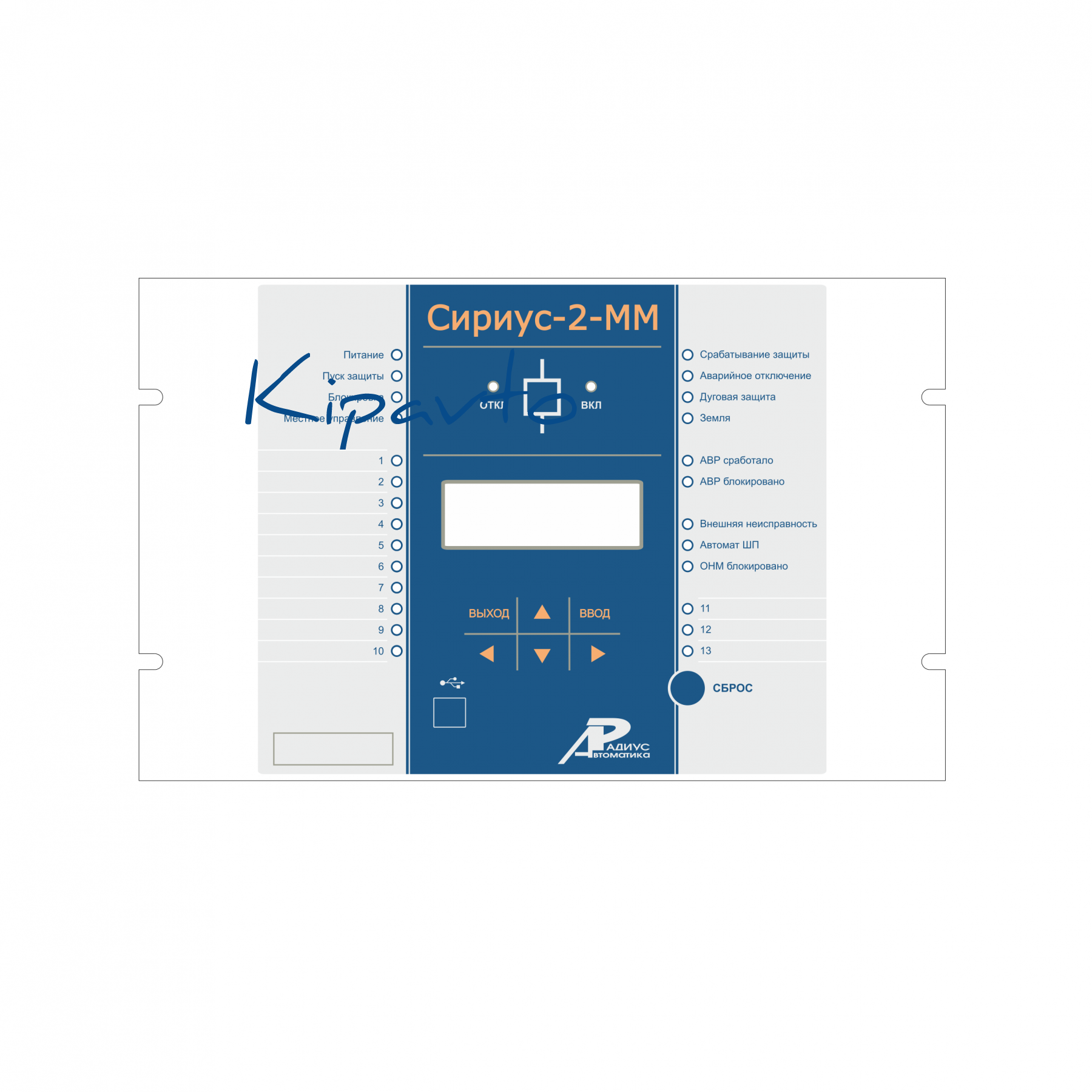

Сириус-2-ММ Устройство релейной защиты Микропроцессорное устройство защиты Сириус-2-ММ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Устройство Сириус-2-ММ специализировано для применения в метрополитене. Функции устройства Сириус-2-ММ Функции защиты — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению); — двухступенчатая ненаправленная защита от однофазных замыканий на землю по току основной частоты; — защита минимального напряжения (ЗМН). Функции автоматики — операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; — возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю; — реализация алгоритма блокировки и деблокировки управления. Дополнительные сервисные функции — определение места повреждения (ОМП) при срабатывании МТЗ; — фиксация токов и напряжений в момент аварии; — измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь; — возможность встраивания устройства в систему единого точного времени станции или под-станции; — измерение текущих фазных токов, напряжений, мощности; — дополнительные реле и светодиоды с функцией, заданной пользователем; — цифровой осциллограф; — регистратор событий. Эксплуатационные возможности — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных харак-теристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ. Устройство не срабатывает ложно и не повреждается — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-2-ММ Характеристика Значение Число аналоговых входов по току 4 Число аналоговых входов по напряжению 4 Число дискретных входов 32 Число дискретных выходных сигналов (групп контактов) 29 (30) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Устройство Сириус-2-ММ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-ММ-tA-nnnB-ss, где Сириус-2-М — фирменное название устройства; tA – исполнение устройства по номинальному току вторичной обмотки ТТ: 5А – для номинального тока 5 А; nnnB – исполнение устройства по напряжению оперативного тока: 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-2-ММ с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-2-ММ-5A-220В-И1
