Сириус-2-Л-К

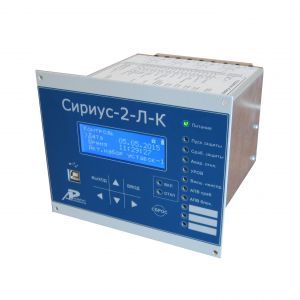

Сириус-2-Л-К Устройство защиты линии Устройство Сириус-2-Л-К предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Реле предназначено для защиты воздушных и кабельных линий, вводов, секционных выключателей, а также трансформаторов, преобразовательных агрегатов и т.д. Интеллектуальное реле тока Сириус-2-Л-К может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности. Функции устройство защиты Сириус-2-Л-К Функции защиты — трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов; — автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; блокировка ступеней МТЗ при броске тока намагничивания; — защита от обрыва фазы питающего фидера (ЗОФ); — защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник; — защита от однофазных замыканий на землю по току и напряжению основной частоты; — логическая защита шин (ЛЗШ): прием и формирование блокирующего сигнала. Функции автоматики — операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; — возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю; — формирование сигнала УРОВ при отказах своего выключателя; — одно- или двукратное АПВ; — исполнение внешних сигналов АЧР и ЧАПВ; — исполнение внешних сигналов АВР и ВНР. Сервисные функции — определение места повреждения при срабатывании МТЗ; — фиксация токов в момент аварии; — дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок; — измерение времени срабатывания защиты и отключения выключателя; — встроенные часы-календарь; — возможность встраивания устройства в систему единого точного времени станции или подстанции; — измерение текущих фазных токов; — дополнительные реле и светодиоды с функцией, заданной пользователем; — цифровой осциллограф; — регистратор событий. Эксплуатационные возможности — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикация положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передача параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы; — блокировка всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации; — гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости Сириус-2-Л-К к перенапряжениям, возникающим во вторичных цепях КРУ. Сириус-2-Л-К не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Повышение экономической эффективности с Сириус-2-ТН-К и Сириус-2-Л-К Применение «Реле напряжения Сириус-2-ТН-К» совместно с «Реле тока Сириус-2-Л-К» позволяет с одной стороны — обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны — построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям. Распределение функций РЗА: «Реле тока Сириус-2-Л-К»: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ. «Реле напряжения Сириус-2-ТН-К»: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН. Технические характеристики устройства Сириус-2-Л-К Характеристика Значение Число аналоговых входов по току 4 Число аналоговых входов по напряжению 1 Число дискретных входов 24В/48В/110В/220В 11 Число дискретных выходных сигналов 220В (групп контактов) 9 (10) Габаритные размеры (ВхШхГ), мм 132х162х175 Масса, кг, не более 3 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Реле тока Сириус-2-Л-К доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Реле тока Сириус-2-Л-К-tA-nnnB-ss, где Сириус-2-Л-К — фирменное название реле; tA – исполнение устройства по номинальному току вторичной обмотки ТТ: 1А – для номинального тока 1 А; 5А – для номинального тока 5 А; nnnB – исполнение устройства по напряжению оперативного тока: 24В – для напряжения питания 24 В постоянного тока; 48В – для напряжения питания 48 В постоянного тока; 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока. ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP. Пример записи реле Сириус-2-Л-К с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: Реле тока Сириус-2-Л-К-5A-220В-И1
