Сириус-2-АЧР

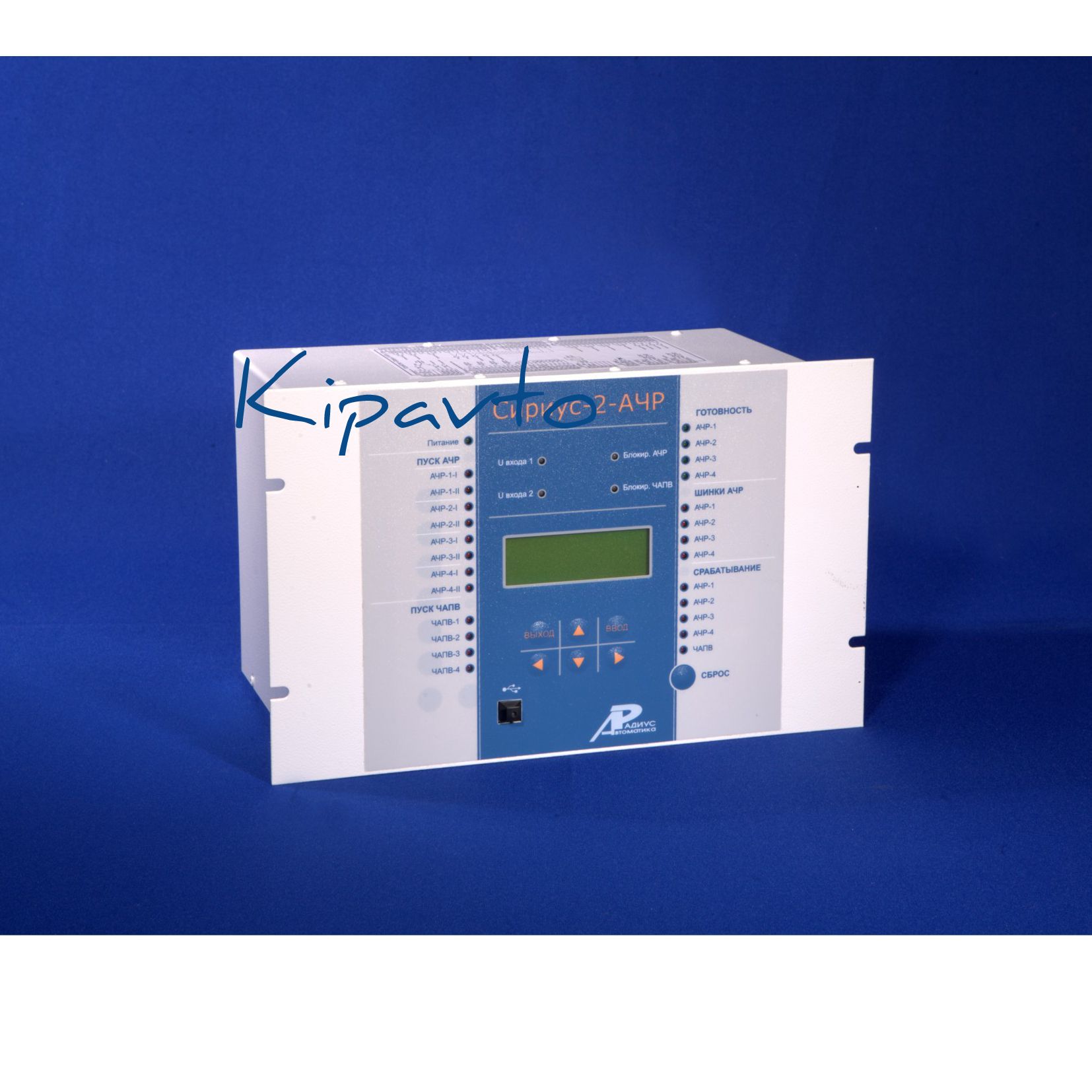

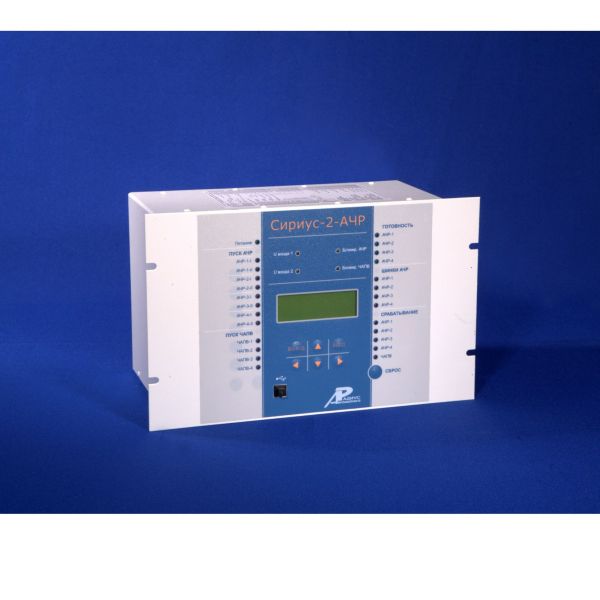

Сириус-2-АЧР Устройство автоматической частотной разгрузки Устройство автоматической частотной разгрузки Сириус-2-АЧР предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ). Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции устройства Сириус-2-АЧР Функции, выполняемые устройством: — автоматическая частотная разгрузка до 4 групп присоединений; — автоматическое обратное повторное включение отключенных присоединений; — возможность блокирования ступеней категории АЧР-I по скорости падения частоты и напряжения; — возможность блокирования ступеней АЧР от органа направления мощности; — возможность ускорения ступеней категории АЧР-II по скорости падения частоты; — обеспечение необходимых блокировок, запрещающих срабатывание АЧР. Дополнительные сервисные функции: — встроенные часы-календарь; — измерение текущих значений напряжений и частоты; — два (три, в зависимости от вида исполнения) независимых интерфейса линии связи; Устройство обеспечивает: — автоматическое отключение определенных под частотную разгрузку присоединений; — автоматическое повторное включение отключенных присоединений при повышении частоты; — одновременный контроль двух секций; — оперативный ввод блокировок в любые очереди АЧР и ЧАПВ; — сигнализацию при пропадании напряжения с любого из каналов; — блокировку работы внешними релейными сигналами. Общие функции платформы Сириус-2 Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; — гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-2-АЧР Характеристика Значение Число аналоговых входов по току 1 Число аналоговых входов по напряжению 2 Число дискретных входов 8 Число дискретных выходных сигналов (групп контактов) 20 Габаритные размеры (ВхШхГ), мм 190х305х185 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-2-АЧР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-2-АЧР-tA-nnnB-ss, где Сириус-2-АЧР — фирменное название устройства; tA – исполнение устройства по номинальному току вторичной обмотки ТТ: 5А – для номинального тока 5 А; nnnB – исполнение устройства по напряжению оперативного тока: 24В – для напряжения питания 24 В постоянного тока; 48В – для напряжения питания 48 В постоянного тока; 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; 220В DC — напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-2-АЧР с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-2-АЧР-5A-220В-И1
