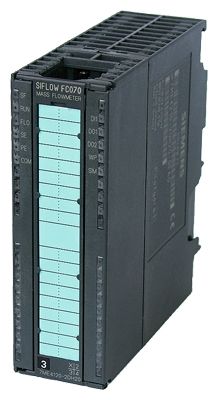

SIFLOW FC070

../files/uploads/1531390339__prdf__46%20SIFLOW%20FC070%D0%BA%D0%B8%D0%BF%D0%B0%D0%B2%D1%82%D0%BE.pdf

Обзор Измерительный преобразователь SIFLOW FC070 обеспечивает истинные измерения с множеством параметров, т.е. массовый расход, объемный расход, плотность, температура и фракции. SIFLOW FC070 спроектирован для интеграции в различные системы автоматизации, т.е. Централизованная установка в S7-300, C7 Децентрализованно в ET 200M для использования с S7-300 и S7- 400 в роли ведущих устройств PROFIBUS DP Децентрализованно в ET 200M для использования с любой системой автоматизации, использующей стандартные ведущие устройства PROFIBUS DP Автономно через ведущее устройство MODBUS RTU, т.е SIMATIC PDM Измерительный преобразователь SIFLOW FC070 может быть подключен ко всем сенсорам типов MASS 2100, MC2 и FC300. Особенности Простота интеграции в SIMATIC S7 и PCS7 Поддержка конфигурационного ПО SIMATIC PDM через MODBUS Специализированный чип для массового расхода с высокопроизводительной технологией ASIC Истинная частота обновления 30 Гц, гарантирующая быструю пакетную и переходную характеристику Превосходная устойчивость к помехам благодаря патентованному алгоритму DFT (Discrete Fourier Transformation) Разрешение интерфейсной части более 0.35 нс улучшает стабильность ноля и расширяет динамический коэффициент понижения по точности расхода и плотности Расширенная диагностика, улучшающая устранение неисправностей и поверку измерительного прибора Встроенный пакетный контроллер с двухступенчатым управлением и компенсацией Цифровые выходы для непосредственного пакетного управления, частота/импульсы Интерфейс MODBUS RTU RS 232/485 для подключения к SIMATIC PDM или любому другому ведущему MODBUS Цифровой вход для пакетного управления, регулировка нуля Широкие возможности симулирования измеряемых значений, ввода-вывода и ошибок Множество светодиодов для простой индикации состояния расхода, ошибки и ввода-вывода Технология SENSORPROM автоматически конфигурирует измерительный преобразователь при запуске, обеспечивая: Заводское предпрограммирование данными калибровки, размер трубы, тип сенсора и настройки ввода-вывода Любые значения или настройки, измененные пользователем, сохраняются автоматически Автоматическое перепрограммирование нового измерительного преобразователя, без потери настроек и точности Замена измерительного преобразователя менее, чем за 3 минуты Четырехпроводное измерение Pt1000 обеспечивает оптимальную точность массового расхода, плотности и фракционного расхода Вычисление фракционного расхода основано на алгоритме 5-го порядка, удовлетворяющем любые приложения Область применения Массовые расходомеры SIFLOW FC070 пригодны для всех приложений в обрабатывающей промышленности, где есть потребность в точном измерении расхода. Раходомеры пригодны для измерения жидкостей и газов. Основные приложения для измерительного преобразователя SIFLOW FC070 находятся в следующих отраслях промышленности: Продукты питания и напитки Фармацевтика Автомобильная промышленность Нефтегазовая промышленность Производство и использование электроэнергии Водоснабжение и водоотведение Дизайн SIFLOW FC070 сконструирован в корпусе IP20 SIMATIC S7-300 и используется в центральных и децентрализованных шкафах, где сенсоры: FC300, MASS 2100 и MC2 смонтированны раздельно. Функции Имеется следующая основная функциональность: Массовый расход, объемный расход, плотность, температура и фракционный расход Два встроенных сумматора, которые могут быть свободно настроены для подсчета массы, объема или фракции 1 частотный/импульсный/дозирующий выход, 1 двухступенчатый дозирующий выход, 1 цифровой выход Отсечка по низкому расходу Детектирование пустой трубы Настройки фильтра помех для различных приложений Симулирование Двухступенчатый дозирующий контроллер Автоматическая подстройка нулевой точки с обратной связью оценки нулевой точки Функции пределов Исчерпывающие сообщения о состоянии и ошибках Технические данные SIFLOW FC070   Измерение Массового расхода, объемного расхода, плотности, температуры сенсора, расхода фракции А, расхода фракции B, фракция A в % Функции измерения   Сумматор 1 Суммирование массового расхода, объемного расхода, фракции A, фракции B Сумматор 2 Суммирование массового расхода, объемного расхода, фракции A, фракции B Одиночная и 2-ступенчатая дозирующая функция Пакетная функция с использованием одного или двух выходов для дозирования на высокой и низкой скорости 4 программируемых предела 4 программируемых верхних/нижних предела для массового расхода, объемного расхода, плотности, температуры сенсора, расхода фракции А, расхода фракции В, фракция А в % По достижении пределов генерируются сигнализации. Цифровой вход   Функции Запуск дозировки, остановка дозировки, запуск/остановка дозировки, удержание / продолжение дозировки, сброс сумматора 1, сброс сумматора 2, сброс сумматора 1 и 2, регулировка нуля, принудительный частотный выход, “замораживание” частотного выхода Высокий сигнал Номинальное напряжение: 24 V DC Нижний предел: 15 V DC Верхний предел: 30 V DC Ток: 2 ... 15 мА Низкий сигнал Номинальное напряжение: 0 V DC Нижний предел: -3 V DC Верхний предел: 5 V DC Ток: -15 ... 15 мА Вход Прибл. 10 кОм Переключение Макс. 100 Гц. Цифровой выход 1 и 2   Функции Выход 1:  Импульс, частота, квадратурный импульс, квадратурная частота, 2- ступенчатый пакетный, пакетный Выход 2: Квадратурный импульс, квадратурная частота, 2-ступенчатый пакетный Подача питания 3 ... 30 V DC (пассивный выход) Ток переключения Макс. 30 мА при 30 V DC Падение напряжения < 3 V DC при макс. токе Ток утечки < 0.4 мА при макс. напряжении 30 V DC Сопротивление нагрузки 1 кОм до 10 кОм Частота переключения 0 ... 12 кГц при раб. цикле 50% Функции Импульс, частота, квадратурный импульс, квадратурная частота, 2- ступенчатый пакетный, пакетный Коммуникации   MODBUS RS 232C Макс. скорость: 115200 бод Макс. длина линии: 15 м при 115200 бод Уровень сигнала: согласно EIA-RS 232C MODBUS RS 485 Макс. скорость: 115200 бод Макс. длина линии: 1200 м при 115200 бод Уровень сигнала: согласно EIA-RS 485 Согласующая нагрузка шины: встроенная. Может быть включена вставкой проволочных перемычек. Гальваническое разделение Все входы, выходы и коммуникационные интерфейсы галванически изолированы. Напряжение изоляции: 500 В Питание   Напряжение питания Номинально 24 V DC Допуски 20.4 V DC ... 28.8 V DC Потребление Макс. 10 Вт Плавкий предохранитель T1 A/125 V, не предназначен для замены пользователем Окружающие условия   Окружающая температура Хранение -40 ... +70 °C Эксплуатация 0 ... +60 °C Рабочие условия Горизонтально смонтированная шина. Для вертикально смонтированной шины макс. рабочая температура равна +45°C. Высота Эксплуатация: -1000 ... 2000 м (давление 79.5 ... 108.0 кПа) Корпус   Материал Noryl, цвет: антрацит Степень защиты IP20 согласно IEC 529 и DIN 40050 Механическая нагрузка IP20 согласно IEC 529 и DIN 40050 Механическая нагрузка Согласно стандартам SIMATIC (устройства S7-300) Допуски CE, cULus, ATEX Cat. 3 (II 3G EEx nA) Электромагнитная совместимость Требования закона об ЭМС; Устойчивость к помехам согласно  IEC 61000-6-2, простестировано в соответствии с: IEC 61000-4-2, 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6 Излучаемые помехи согласно EN 50081-2, простестировано в соответствии с EN 55011, класс A, группа NAMUR В пределах согласно “Общим требованиям” с критерием ошибки A в соответствии с NE21 Инструментарий программирования   SIMATIC S7 Конфигурирование через заднюю шину P-BUS и программу ПЛК SIMATIC PCS7 Конфигурирование через заднюю шину P-BUS и лицевые панели ПЛК/WinCC SIMATIC PDM Через MODBUS порт RS 232C и RS 485 Чертеж SIFLOW FC070, размеры в мм (дюймы) Схема подключения.
