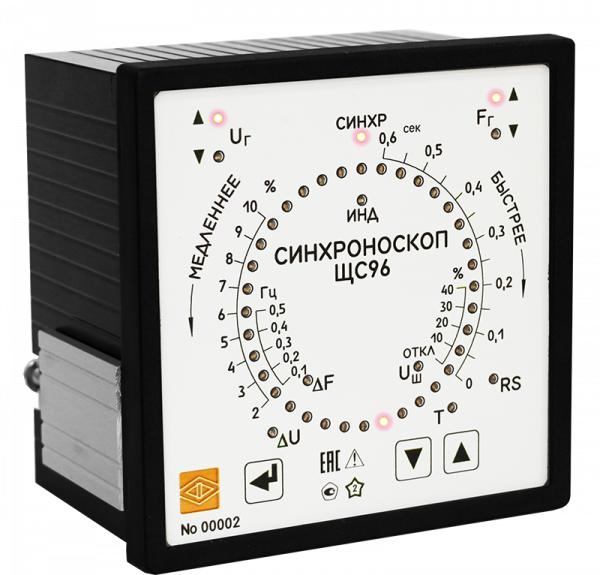

ЩС96 Синхроноскоп

Синхроноскоп ЩС предназначен для синхронизации трехфазных генераторов на параллельную работу методом точной синхронизации в ручном и в полуавтоматическом режиме Прибор имеет два канала измерения с отображением параметров измерений и вырабатываемых вспомогательных сигналов на лицевой панели приборов с передачей   информации через интерфейс RS протокол Modbus RTU и воздействием на внешнее коммутационное устройство для подключения синхронизируемого генератора к сети при выполнении условий синхронизации ЩС обеспечивает измерение и сравнение частот и линейных напряжений трехфазной симметричной сети и синхронизируемого генератора сравнение углов фаз линейного напряжения сети и генератора и формирование сигнала управления на подключение генератора к сети с заданным временем опережения в режиме синхронизации индикацию и установку требуемых параметров по разности напряжений U частот F генератора и сети по времени опережения включения сигнала управления T по напряжению помех на обесточенной шине сети Uш индикацию сигналов необходимых для подведения напряжения и частоты генератора к напряжению и частоте сети при значениях этих параметров находящихся за пределами установленных значений индикацию движения светящегося индикатора на основной круговой шкале прибора по часовой стрелке когда частота генератора больше частоты сети и против часовой стрелки когда частота генератора ниже частоты сети переключение режимов работы с помощью кнопок и светодиодных индикаторов со шкалами на лицевой панели выдачу сигнала управления на синхронизацию в диапазоне напряжений генератора и сети в пределах от минус до плюс номинального напряжения при частоте от до Гц при выполнении условий синхронизации блокировку сигнала управления на подключение генератора к сети  при выходе измеряемых величин за пределы значений ранее установленных параметров контроль за выполнением условий синхронизации ЩС имеет свидетельство о типовом одобрении Российского морского регистра судоходства климатическое исполнение ОМ ЩС внесен в Госреестр СИ РФ срок действия до июня г Межповерочный интервал года
