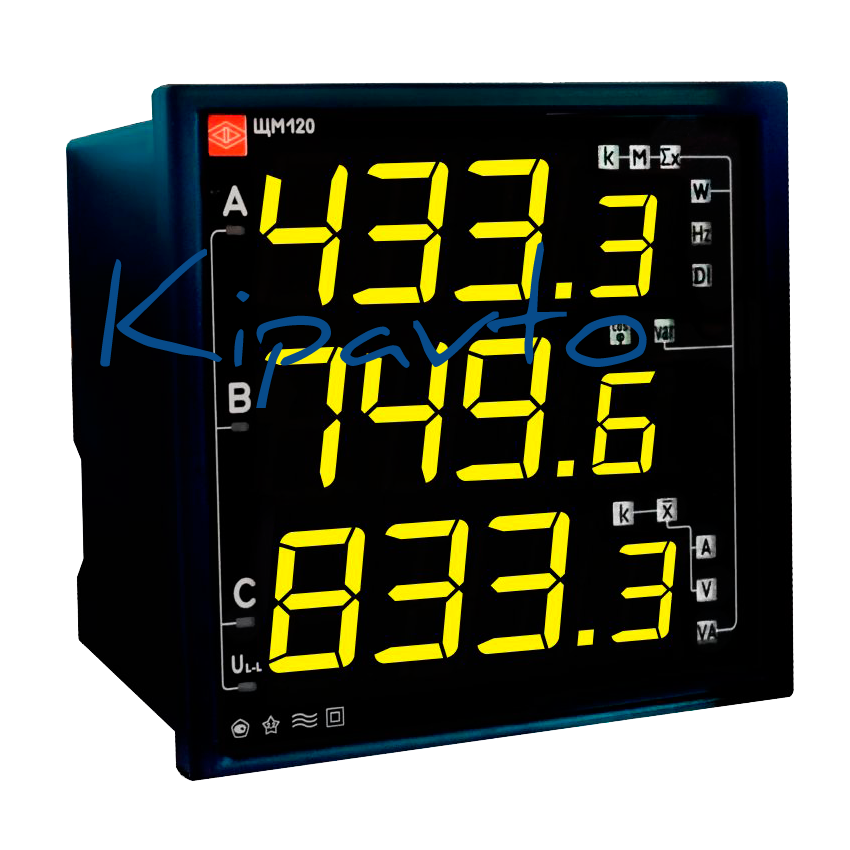

ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ, ЩМ96PQ

ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ, ЩМ96PQ Ваттметры, варметры цифровые щитовые Приборы ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ, ЩМ96PQ предназначены для измерения активной и /или реактивной мощности переменного тока. В приборах ЩМ120P, ЩМ96P, ЩМ120Q, ЩМ96Q, ЩМ120PQ, ЩМ96PQ предусмотрена возможность: перепрограммирования диапазонов отображения; задания уставок min и max в пределах диапазона измерения; регулирования яркости индикации; подключения внешних модулей индикации. Тип прибора Габаритные размеры, мм, не более Высота знака, мм Масса, кг, не более ЩМ96 96 х 96 х 75,6 (без защитной крышки), 96 х 96 х 103 (с защитной крышкой) 20 0,5 ЩМ120 120 х 120 х 75,6 (без защитной крышки), 120 х 120 х 103 (с защитной крышкой) 25 0,9    Измеряемые и вычисляемые параметры   Основная погрешность  Обозначение Активная мощность фазы нагрузки ±0,5 % РA, РB, РC Суммарная активная мощность ±0,5 % Р Реактивная мощность фазы нагрузки ±0,5 % QA, QB, QC Суммарная реактивная мощность ±0,5 % Q   Отображение информации Светодиодная индикация (единичные индикаторы) Отображение измеряемых параметров мощности, единицы измерения Семисегментные индикаторы 4 индикатора в каждом блоке; высота индикаторов: 25 мм (ЩМ120), 20 мм (ЩМ96) Дополнительные возможности Подключение модулей индикации МИ120, МИ80 по интерфейсам RS485, Ethernet Телеизмерение Входной сигнал Ток, А: Напряжение, В: Частота, Гц:   0,5 А; 1 А; 2,5 А; 5 А 100 В, 400 В 45…55 Время измерения 0,1 сек. Время установления выходного аналогового сигнала, не более 0,5 сек. Пределы основной погрешности по мощности: ± 0,5 % по аналоговому выходу: ± 0,5 % Гальваническая развязка входных и выходных цепей, цепей питания Есть Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) Кратность (по току): 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Входное сопротивление, не менее по токовым цепям: по цепям напряжения:   0,02 Ом 2 MOм Интерфейсы связи / Аналоговый выход RS485 Количество: 1,2; протоколы: Modbus RTU; Скорость передачи данных: 9600, 19200, 38400, 57600 бод. Ethernet (100 BASE TX) Количество: 0,1; протоколы: Modbus TCP, МЭК 60870-5-104 Аналоговый выход Количество: 0,1,2,3; перепрограммируемые диапазоны: 0…5 мА, 4…20 мА, 0…20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА, -5…0…+5 мА Телесигнализация Дискретные входы Количество: 0,4,6,8, тип “сухой контакт”, напряжение 24 В, ток 10 мА Телеуправление Дискретные выходы Количество: 0,1,2,3 (режимы: включить, отключить, блокировка и др.) =300В, ~200В, 100мА Напряжение питания Питание — 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока; — 24ВН (24+12/-6) В Мощность потребления от цепи питания, не более 15ВА Перепрограммирование прибора (настройка) Перепрограммирование — через программу «Конфигуратор» (интерфейс RS485, Ethernet); — с помощью кнопок на передней панели (при наличии). Параметры перепрограммирования — диапазон показаний; — задание пароля; — период обновления индикации: от 0,1 до 10 сек.; — положение десятичной точки; — уставки на каждую электрическую величину (при наличии дискретных выходов — до 3-х управляющих сигналов на коммутационное оборудование); — параметры интерфейса RS485, Ethernet; — параметры выходных сигналов; — яркость индикации; — параметры протокола Modbus RTU, Modbus TCP, МЭК 60870-5-104 (через программу «Конфигуратор»); — калибровка входных и выходных сигналов. Условия эксплуатации Рабочий диапазон температур От минус 40 °С до плюс 70 °С; от минус 40 °С до плюс 55 °С (для приборов с приемкой «Морской регистр») Степень защиты IP50; IP52 (для приборов с приемкой «Морской регистр») Монтаж В щит Сечение проводов 2,5 мм2 Максимальная перегрузка по входному сигналу (длительность) 150 % (2 ч.) Межповерочный интервал 10 лет Гарантийный срок эксплуатации 60 месяцев Средний срок службы, не менее 30 лет Средняя наработка на отказ 250000 ч. Форма заказа ЩМа – b – с – d – e – f – g – h — i — j ЩМа – тип прибора в зависимости от габаритов:  ЩМ96; ЩМ120; b – номинальное напряжение: — линейное напряжение – 100 В, 400В; — коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В); c – номинальный ток: – фазный ток – 0,5 А; 1,0 А; 2,5 А; 5,0 А; – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А); d – условное обозначение напряжения питания: – 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока; – 24ВН – питание постоянного тока напряжением (24+12/-6) В; e – условное обозначение наличия дополнительного интерфейса RS485 и дискретных входов: – х – отсутствие дополнительного интерфейса и дискретных входов, – RSX – наличие дополнительного интерфейса при отсутствии дискретных входов, – RS04 – наличие дополнительного интерфейса и 4 дискретных входов, – RS06 – наличие дополнительного интерфейса и 6 дискретных входов (только для ЩМ120), – Х08 – отсутствие дополнительного интерфейса при наличии 8 дискретных входов; Примечание: при отсутствии дискретных входов (е = х, е = RSX) прибор может иметь исполнение с выходными сигналами (аналоговыми или дискретными). f –  условное обозначение наличия интерфейса Ethernet, часов реального времени: – х – указывается при отсутствии, – RE – наличие интерфейса Ethernet; g – условное обозначение схемы измерения: – 3П – для трехпроводной сети, – 4П – для четырехпроводной сети; h – цвет индикаторов  – К – красный цвет индикаторов, – З – зеленый цвет индикаторов, – Ж – желтый цвет индикаторов.  i – наличие выходных сигналов  – х – указывается при отсутствии параметра; — 01 – наличие одного дискретного выхода; — 02 – наличие двух дискретных выходов; — 03 – наличие трех дискретных выходов; — 10(a) – наличие одного выходного аналогового сигнала, — 20(a,b) – наличие двух выходных аналоговых сигнала, — 30(a,b,c) – наличие трех выходных аналоговых сигналов, где а,b,c – условные обозначения диапазонов измерения выходных аналоговых сигналов (А = 0…5 мА; В = 4… 20 мА; С = 0…20 мА; АР = 0…2,5…5 мА; ВР = 4…12…20 мА; СР = 0…10…20 мА; ЕР = -5…0…5 мА) (Пример: (30(С,А,В); 30(В,В,С); 20(С, В); 20(А,А); 10(А)); j – специсполнение  — P – исполнение прибора для измерения активной мощности; — Q – исполнение прибора для измерения реактивной мощности; — PQ – исполнение прибора для измерения активной и реактивной мощности. Примечание: для приборов с цифровыми индикаторами, предназначенных для эксплуатации на морских судах, необходимо указать в конце формы заказа через запятую климатическое исполнение ОМ2. Тип прибора Параметр кода полного условного обозначения   Номинальное значение или коэффициент трансформа­ции Напряжение питания Наличие доп. интерфейса и дискретных входов Наличие интерфейса Ethernet Условное обозначение схемы измерения Цвет индикации Наличие выходных сигналов Специсполнение  Примечание* b c d e f g h i j ЩМ96 U; U/100 I; I/1; I/5 + х; RSX x; RE + К,Ж,З + +  ОМ2 RS04; X08 х ЩМ120 U; U/100 I; I/1; I/5 + х; RSX x; RE + К,Ж,З + +  ОМ2 RS04; RS06; X08 х Примечания Знак «+» означает наличие всех возможных вариантов параметра в форме заказа. Знак «х» означает, что параметр отсутствует. * — Климатическое исполнение ОМ2 указывается после запятой в конце формы заказа для приборов, предназначенных для эксплуатации на морских судах.
