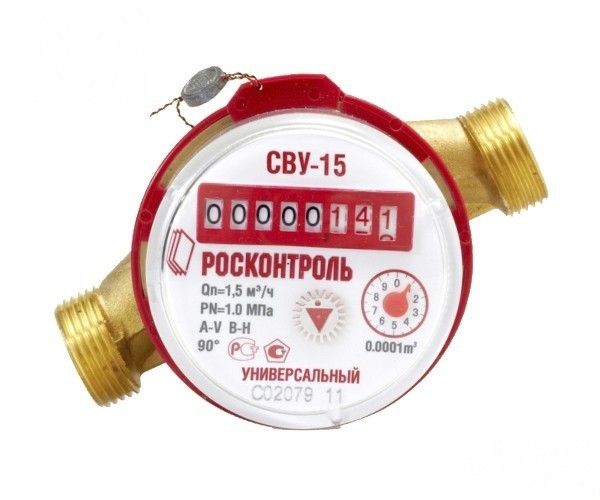

Счетчик Росконтроль СВУ 15

Наименование характеристики

Значение характеристики

Диаметр условного прохода, мм:
СВУ-15, СВХ-15, СВГ-15
СВУ-20, СВГ-20, СВХ-20

15
20

Метрологический класс

А

В

Минимальный расход воды Qmin, м3/ч:
СВУ-15, СВХ-15, СВГ-15
СВУ-20, СВГ-20, СВХ-20

0,06
0,10

0,03
0,05

Переходный расход воды, Qt, м3/ч:
СВУ-15, СВХ-15, СВГ-15
СВУ-20, СВГ-20, СВХ-20

0,15
0,25

0,12
0,20

Номинальный расход воды, Qn, м3/ч:
СВУ-15, СВХ-15, СВГ-15
СВУ-20, СВГ-20, СВХ-20

1,5
2,5

Максимальный расход воды, Qmax, м3/ч:
СВУ-15, СВХ-15, СВГ-15
СВУ-20, СВГ-20, СВХ-20

3,0
5,0

Пределы допускаемой относительной погрешности при измерении объёма, %
в диапазонах: от Qmin до Qt
от Qt (включительно) до Qmax

±5
±2

Цена наименьшего деления индикаторного устройства, м³

10-4

Емкость индикаторного устройства, м³

105

Максимальное рабочее давление, МПа

1,6

Порог чувствительности, м3/ч

0,5Qmin

Габаритные размеры (длина L х ширина B х высота H), мм, не более

СВУ-15, СВХ-15, СВГ-15   -  110х72х68
СВУ-15А, СВХ-15А, СВГ-15А  -  110х72х78
СВУ-15И, СВХ-15И, СВГ-15И  -  110х72х78

Масса, кг, не более

1,5

Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
- относительная влажность при температуре 35 °С, %

от 5 до 50
от 84 до 106,7
до 80

Средняя наработка до отказа, ч, не менее:
– для исполнения СВХ-15
– для исполнений СВУ-15, СВГ-15

100000
70000

Передаточный коэффициент К, м3/имп

0,0000044444

Средний срок службы, лет, не менее

12
