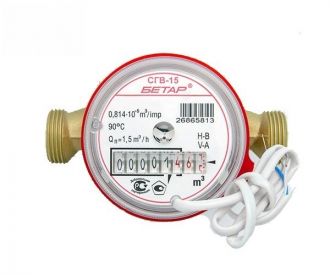

Счетчик Бетар СГВ 15 Д
Транспортная компания
Самовывоз
Безналичный расчет
Счетчики Бетар СГВ 15 Д
- для предотвращения поломки счетчика в результате воздействия гидравлического удара перед счетчиком устанавливать регулятор давления типа РД;
- для предотвращения загрязнения проливной части счетчика устанавливать кран-фильтр типа КВФ или осадочный фильтр типа ВФ (устанавливается перед регулятором давления).
Бетар СХВ 15 Д характеристики
|
Наименование параметра |
Условный диаметр Ду, мм |
|||
|
15 |
20 |
|||
|
Метрологический класс |
В |
А |
В |
А |
|
Температура окружающего воздуха, оС |
От 5 до 50 |
|||
|
Относительная влажность окружающего воздуха, % |
До 80 |
|||
|
Расход воды, м3/ч |
||||
|
Максимальный Qmax |
3,0 |
5,0 |
||
|
Номинальный Qn |
1,5 |
2,5 |
||
|
Переходный Qt |
0,12 |
0,15* |
0,2 |
0,25* |
|
Минимальный Qmin |
0,03 |
0,06* |
0,05 |
0,10* |
|
Порог чувствительности, не более |
0,015 |
0,03* |
0,025 |
0,05* |
|
Наибольший объем воды, м3 |
||||
|
За сутки |
37,5 |
62,5 |
||
|
За месяц |
1125 |
1875 |
||
|
Пределы допускаемой относительной погрешности счетчика, %, равны в диапазоне расходов: от Qmin до Qt от Qt до Qmax (включительно) |
±5,0 ±2,0 |
|||
|
Емкость индикаторного устройства, м3 |
99999,999 |
|||
|
Масса без комплекта монтажных частей, не более, кг |
0,5 |
0,65 |
||
Для счетчиков типа СХВ-15Д, СГВ-15Д, СХВ-20Д, СГВ-20Д дистанционный выходной сигнал имеет следующие параметры импульсов:
|
Цвет изоляции провода |
Назначение |
|
Черный (минусовое напряжение) |
Объемный расход (съем показаний) |
|
Синий |
|
|
Красный |
Сигнал воздействия внешнего магнитного поля |
|
Желтый (минусовое напряжение) |
