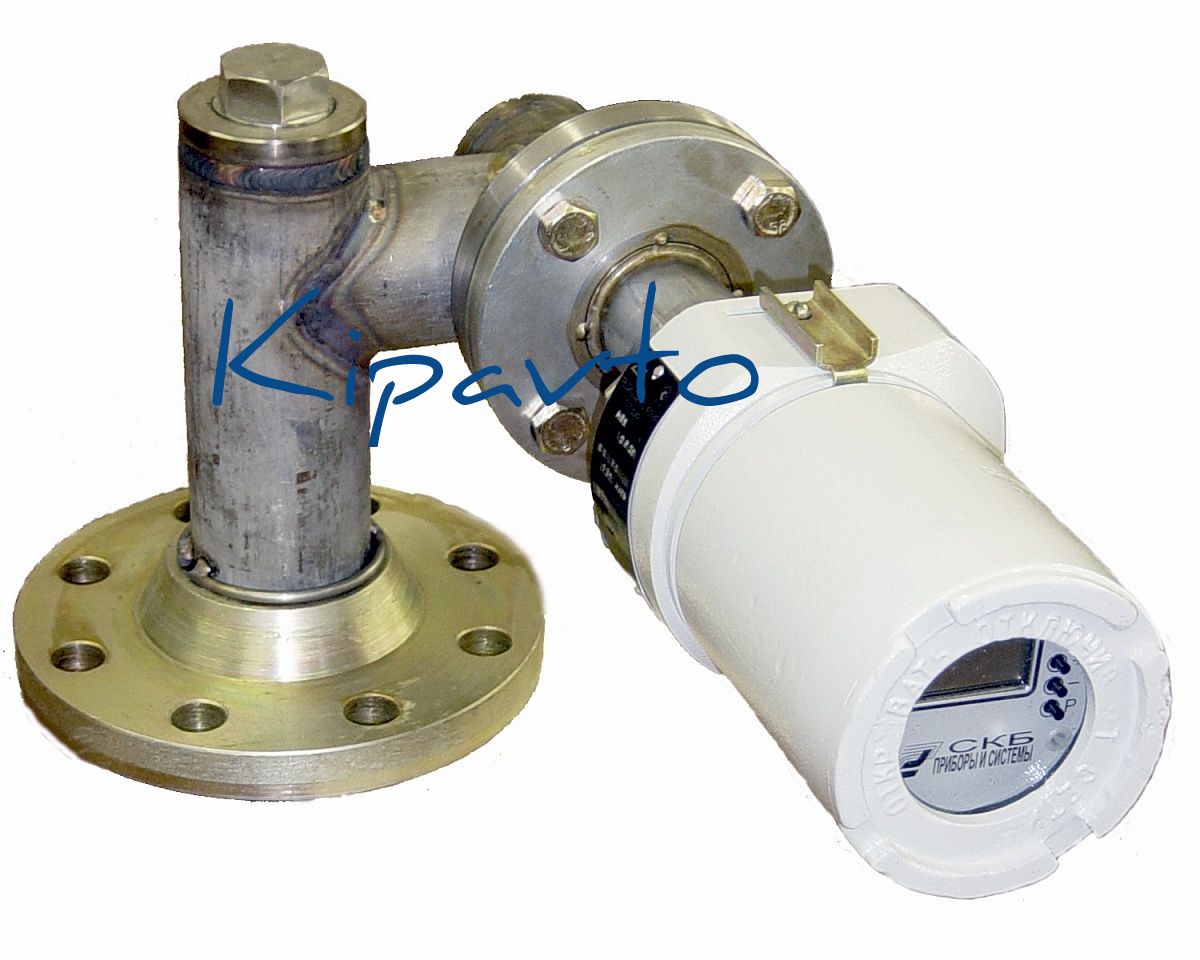

САПФИР-22МП1-ДУ ПРЕОБРАЗОВАТЕЛИ УРОВНЯ БУЙКОВЫЕ ЭЛЕКТРИЧЕСКИЕ

ОКП 42 1421 ТУ 4214-019-42334258-2006 Общая информация В преобразователях Сапфир- 22МП1-ДУ впервые в России в качестве упругого элемента применена торсионная трубка. Это позволило избежать таких недостат­ков, как: нестабильность «0» в статическом режиме; заклинивание узла передачи усилий от буйка при контроле агрессивных сред, дающих отложение на элементах конструкции; дополнительная погрешность за счет изменения рабочего избыточного давления. Преобразователи Сапфир-22МП1-ДУ обладают высокими перегрузочными возможностями (7-8 кг без проявления остаточной деформации) Преобразователи Сапфир-22МП1-ДУ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и обеспечивают непрерывное преобразование зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640,2642, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола выходной сигнал дистанционной передачи. Преобразователи Сапфир-22МП1-ДУ-Ех имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты «0ExiaIICT5 X» по ГОСТ Р51330.0 и ГОСТ 51330.10 (знак «X» - указывает на особые условия их применения, которые заключаются в том, что они могут включаться толь­ко в искробезопасные цепи устройств (блоков пита­ния), имеющих маркировку взрывозащиты не ниже «ExiallC» и свидетельство о взрывозащищенности, и допускаемые параметры которых (индуктивность и емкость) не менее суммарной индуктивности и ем­кости соединительной линии и преобразователя. Преобразователи Сапфир-22МП1-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователей при темпе­ратурах окружающего воздуха, указанных ниже). Применение микропроцессорной электроники в преобразователях позволило: повысить точность измерений в реальных усло­виях эксплуатации, в том числе значительно уменьшить температурную погрешность введением дина­мической температурной компенсации; производить настройку «нуля» и «диапазона из­мерения» независимо друг от друга, а также пере­настройку на другой диапазон измерения; производить установку «нуля» непосредственно на объекте, без вскрытия и разгерметизации элек­тронного блока, что важно при использовании преобразователя во взрывоопасной или агрессивной среде (при исполь­зовании HART-протокола калибровка производит­ся дистанционно); производить без демонтажа преобразователя перенастройку на новые характеристики буйков (сухой вес и выталкивающая сила) и новые значе­ния плотности контролируемой жидкости; выбирать отображение измеряемого уровня на ЖКИ в % (0-100) или в мм (0-9999); выбирать вид выходного сигнала (0-5; или 4-20 мА); устанавливать время усреднения выходного сигнала от 1 до 60 с; устанавливать режим «'электронная лупа»; выводить на ЖКИ ненормированное значение температуры внутри электрического блока; Использование датчика Холла позволило иск­лючить прямой контакт датчика с подвижной сис­темой узла ввода, т.е. исключить разрушение дат­чика при неаккуратном монтаже или резком сбросе контролируемой жидкости из емкости. Преобразователи имеют повышенную электро­магнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников эле­ктромагнитных излучений. Сапфир-22МП1-ДУ (HART) легко интегрируются в цифровые АСУ ТП, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия. В преобразователях Сапфир-22МП1-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тести­рования. Предусмотрена опция защиты настроек от не­санкционированного доступа. По устойчивости к климатическим воздействиям преобразователи в зависимости от исполнения со­ответствуют: климатическому исполнению УХЛ* категории размещения 3.1, но для работы при температуре от +1 до +50 °С (основной вариант исполнения) или, по обоснованному требованию потребителя, от +1 до +80 °С; климатическому исполнению У* категории раз­мещения 2, но для работы при температуре от -30 до +50 °С (основной вариант исполнения) или по требованию потребителя от -40 до +80 °С Преобразователи предназначены для контроля уровня сред не содержащих компонентов, конден­сат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации. При наличии таких компонентов и температуре окружающего воздуха до минус 600 С надежная работа преобразователей гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008. Степень защиты преобразователей от воздейст­вия пыли и воды IP54 по ГОСТ 14254. Технические данные Таблица 1 Технический параметр Сапфир-22МП1-Ду 1.Верхний предел измерения уровня, м: -модели 2620, 2622, 2630, 2640, 2642 -модель 2650 -модель 2615 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0 1,0; 1,6; 2,0; 2,5;   0,6; 1,0; 1,6; 2.Допустимая основная приведенная погрешность, % ±0,25; ±0,5; ±1,0 З.Дополнительная температурная погрешность на 10°С, %, при основной: ±0,25 ±0,5 ±1,0 ±0,2 ±0,45 ±0,6 4.Параметры контролируемой среды: - плотность, кг/м 3 - разность плотностей (при плотности нижней фазы от 910 до 1000 кг/м 3 ), кг/м 3 - температура, °С от 400 до 2000 от 50 до 400 от минус 50 до плюс 120 -температура при использовании теплоотводящего патрубка (радиатора), °С от минус 200 до минус 50 от плюс 120 до плюс 400 5.Выходной сигнал: -стандартный токовый, мА -цифровой на базе HARTпротокола 0-5; 4-20 + 6.Напряжение питания -для общепромышленного и взрывозащищенного исполнений -для искробезопасного исполнения 36±0,72 от искробезопасного блока питания 7.Потребляемая мощность, ВА,не более 1,2 8.Масса преобразователей в зависимости от модели, кг от 10,5 до 21,5 9.Расстояние между источником питания и преобразователем, м, не более 600 10.Чувствительный элемент Датчик Холла Таблица 2 Модель Предельно допускаемое рабочее избыточное давление, МПа (кгс/см 2 ) 2620, 2622 4,0 (40) 2630 6,3 (63) 2640 10 (100)*; 16 (160) 2642 10 (100) 2615 2,5 (25); 4,0 (40)* 2650 20 (200) *- по особому заказу Таблица 3 Обозначение исполнения преобразователя по материалам Материалы Буек Корпус Мембрана вывода 02 12Х18Н10Т 12Х18Н10Т 36НХТЮ 01 сталь 20 Таблица 4 Стандартные размеры буйков и количество секций Модель Н, мм d, мм Число секций 2620 2622 2630 2640 2642 250 60 1 400 600 50 800 40 1000 1600 30 2000 25 2500 3000 20 2 4000 6000 16 3 8000 11 4 10000 5 2650 1000 40 1 1600 30 2000 25 2500 2615 600 140 1 1000 108 1600 83 600 108 1000 83 1600 60 Таблица 5 Габаритные и установочные размеры преобразователей Модель Р, МПа Ду, мм Размеры, мм Б 2620 4,0 65 По заказу - в зависимости от исполнения по материалам и температурному диапазону 2622 4,0 80 2630 6,3 65 2640 16,0 65 2642 10,0 65 2650 20,0 50 2615 2,5 150
