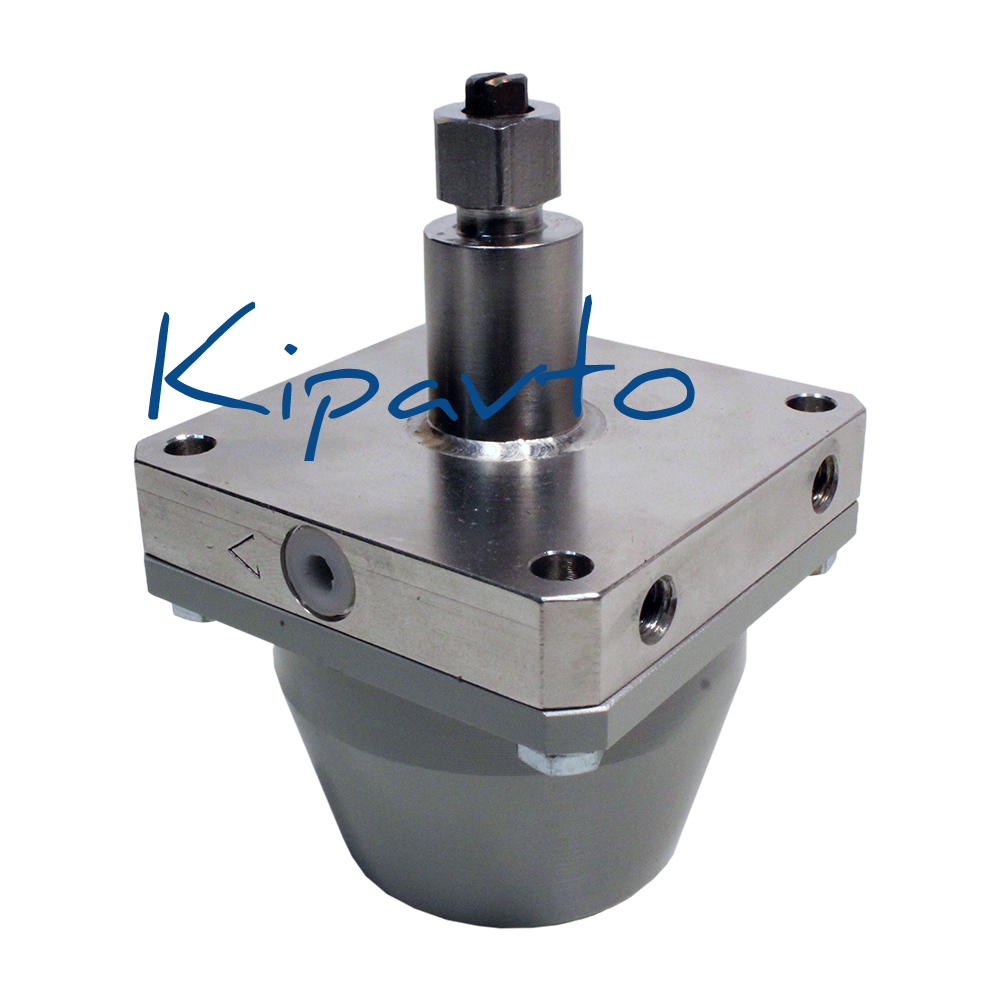

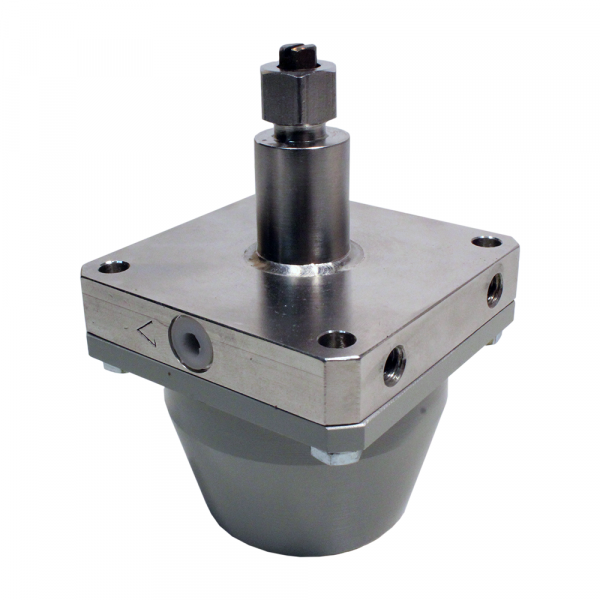

САД-307 стабилизаторы абсолютного давления

Стабилизаторы давления САД-307 используются в системах газового анализа и предназначены для поддержания постоянного абсолютного давления газов на своем входе. Осуществляют работу в непрерывном режиме. Стабилизаторы давления САД-307 не относятся к устройствам измерения, однако их точностные характеристики соответствуют ГОСТ 12997. Варианты исполнений стабилизаторов давления САД-307 отличаются диапазонами настройки, расходом газа (по воздуху), и допустимой рабочей температурой. Особенности стабилизаторов давления САД-307: Минимальный перепад давления на стабилизаторе — 3,4 кПа (25 рт. ст.) при расходе до 15 л/ч и не менее 135 кПа (100 мм рт. ст.) при расходе газа свыше 15 л/ч. Изменение абсолютного стабилизированного давления газа, вызванное изменением расхода от 0,8 до 250 л/ч, не превышает ±0,7 кПа (±5 мм рт. ст.). Коэффициент стабилизации — не менее 50. Три исполнения в зависимости от диапазона настройки, расхода газа (по воздуху) и рабочей температуры. Конструкция и принцип работы стабилизаторов давления САД-307 В корпусе стабилизаторов давления САД-307 размещены следующие элементы: Чувствительный элемент (вакуумированный сильфон). Заслонка. Сопло. Пружина. Тяга. Рычаг. Регулировочный винт. Действие стабилизаторов давления САД-307 основано на дросселировании потока газа. Изменяя натяжение пружины при помощи винта, на входе стабилизатора можно настроить необходимое абсолютное срабатываемое давление. Перепад давлений на сильфоне вызывает усилие Fсил., которое компенсируется усилием натяжения пружины Fпр.
