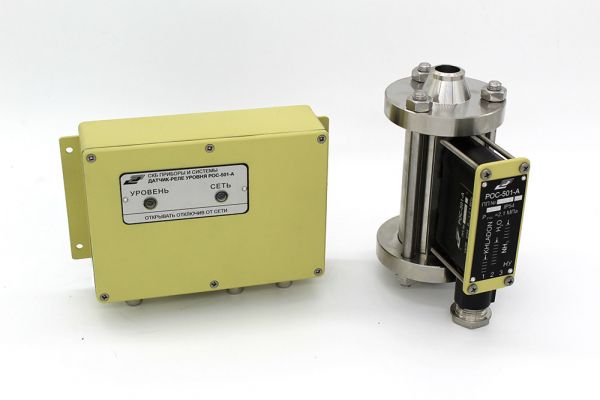

РОС 501 ДАТЧИК-РЕЛЕ УРОВНЯ

ОКП 42 1421 ТУ 4218-016-42334258-2007 Общая информация Датчик-реле уровня Р0С-501, Р0С-501И предназначены для контроля уровня жидкостей плотностью не менее 0,52 г/см3 и двухпозиционного управления механизмами в стационарных и судовых условиях, в т. ч. на объектах атомной энергетики (ОАЭ). По устойчивости к климатическим воздействи­ям датчики-реле уровня соответствуют исполнению УХЛ или ОМ категории размещения 4 (передающий преобразователь) и 5 (первичный преобразователь) по ГОСТ 15150 для работы при температуре и влажности окружающей среды согласно таблице 1. Датчики-реле уровня исполнения ОМ отвечают требованиям Российского морского Регистра судоходства, предъявляемым к устройствам сиг­нализации, измерения и контроля для судов с не­ограниченным районом плавания. Первичный преобразователь датчика уровня РОС-501И имеет маркировку взрывозащиты «1ExibIIBT5 в комплекте РОС-501И», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ. Передающий преобразователь с выходными искробезопасными цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10­-99, имеет маркировку «[Exib]IIB» и предназначен для установки вне взрывоопасных зон. Датчики-реле уровня, предназначенные для эксплуатации на ОАЭ, относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ) классам ЗН, ЗНУ ,4Н по ПНАЭ Г-1-011-97. Датчики-реле уровня класса ЗН, ЗНУ, предназ­наченные для эксплуатации на ОАЭ, по сейсмостойкости относятся к категории IIб по НП 031-01 и должны соответствовать требованиям ПНАЭ Г-5-006-87 и ГОСТ 17516.1. Датчики-реле пылеводозащищенные и виброустойчивые. Степень защиты оболочек по ГОСТ 14254: IP54 - для исполнения УХЛ; IP56 - для первичного преобразователя исполнения ОМ; IP65 - по отдельному заказу. По способу защиты человека от поражения эле­ктрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75. Технические данные Таблица 1 Наименование фактора Нормы для: передающего преобразователя первичного преобразователя исполнения УХЛ ОМ УХЛ ОМ Температура окружаю­щего воздуха, °С верхнее значение нижнее значение +40 -10 +50 -30 +85 -50 Относительная влажность воздуха 80% при 30 °С (без конденса­ции влаги) 95% при 35 °С(без конденса­ции влаги) 100% при 35 °С (с конденсацией влаги) Атмосферное давление, кПа 84-106,7 Основные технические данные датчиков-реле приведены в таблице 2. Таблица 2 Наименование Значение параметра для типоисполнений РОС-501 РОС-501И РОС-501ОМ РОС-501А Дифференциал срабатывания, мм 35±15 35±25 35±15 35±15 Параметры питания: напряжение переменного тока, В частота, Гц 220 +10%-15% 50±2% 220 +10%-15% 50±2% 220 +10%-15% (50, 60)±2% 220 +10%-15% 50±2% Потребляемая мощность, ВА,не более 8 Масса, кг, не более: передающего преобразователя первичного преобразователя 0,9 2,6 Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой: присоединительных фланцев поплавка остальных Сталь 0,8КП с покрытием Ц9хр Сталь 0,8КП с покрытием Н9.09 Сталь12Х18Н10Т Сталь12Х18Н10Т Сталь 0,8КП с покрытием Н9.09 Сталь12Х18Н10Т Гарантийный срок - 2 года со дня ввода датчиков-реле в эксплуатацию.
