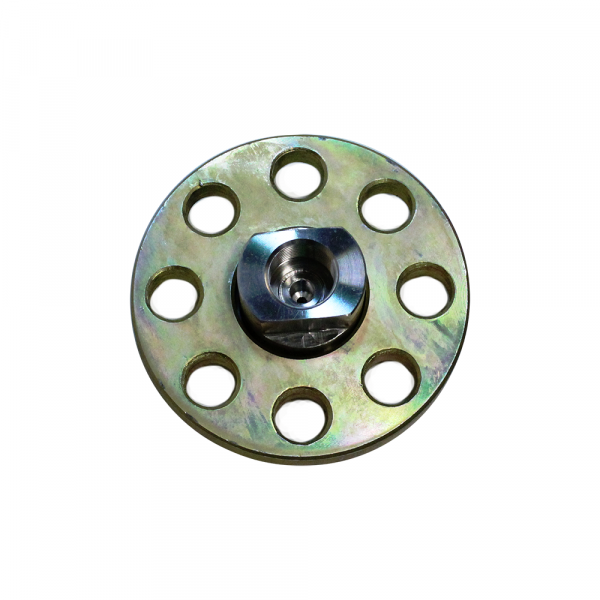

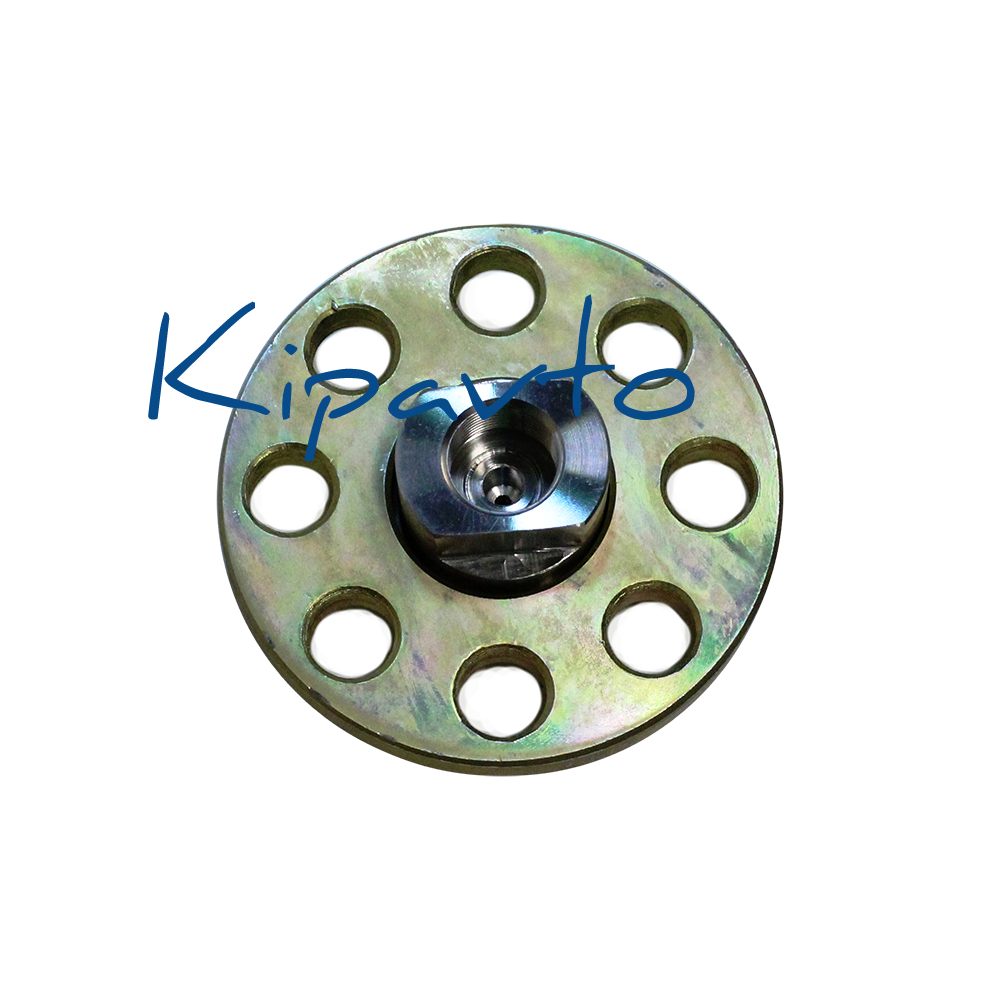

РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497 разделители мембранные

Разделители мембранные РМ (РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497) используются совместно с измерительными устройствами и предназначены для защиты внутренней полости их чувствительных элементов. Предохраняют от попадания в нее агрессивных, горячих, кристаллизующихся и несущих взвешенных твердые частицы сред. Конструкция мембранных разделителей РМ Соединение мембранных разделителей РМ с измерительным устройством осуществляется непосредственно или через соединительный рукав (дополнительная комплектация по запросу). Мембранные разделители РМ (РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497) являются арматурой для датчиков давления . Изменение объема камеры разделителей моделей РМ-5319, РМ-5320, РМ-5497 - не менее 1 см 3 , при изменении давления на 0,002 МПа (0,02 кгс/см 2 ). Изменение объема камеры разделителей моделей РМ-5321, РМ-5322 - не менее 0,5 см 3 , при изменении давления на 0,08 МПа (0,8 кгс/см 2 ). Под камерой разделителя понимается пространство, ограниченное мембраной разделителя и его корпусом. Разделители мембранные не являются средствами измерения. Мембранные разделители РМ всегда применяются с соединительным рукавом если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства. Особенности мембранных разделителей РМ (РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5497) Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем. Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Разделители сред РМ-5319, РМ-5321, РМ-5497 состоят из верхнего и нижнего 6 фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой, между разделителем - также прокладкой. В конструкции  разделителей моделей РМ-5320 и РМ-5322 с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух.
