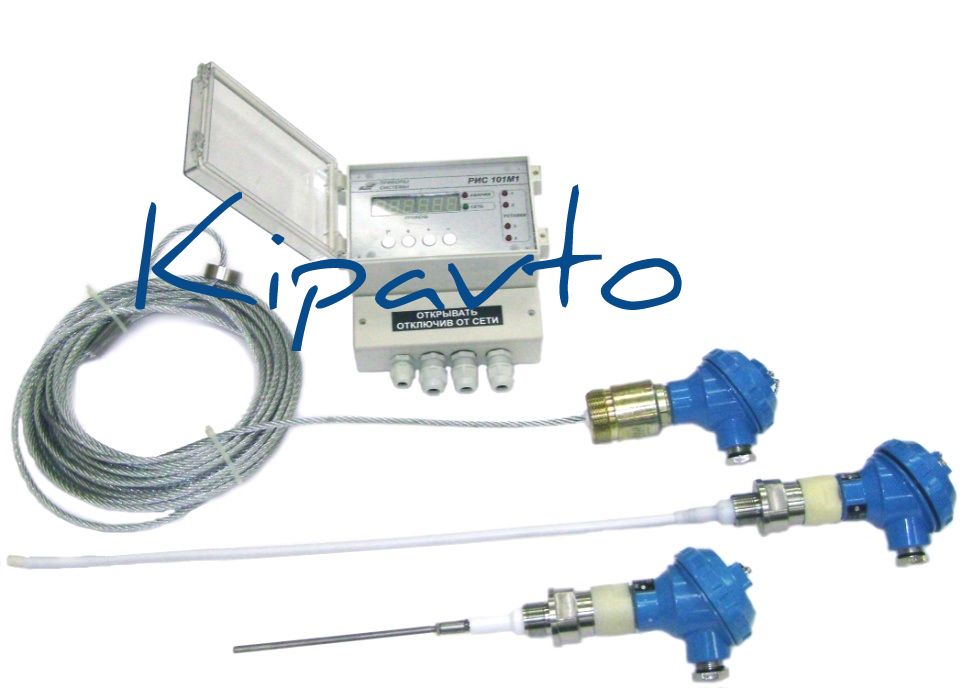

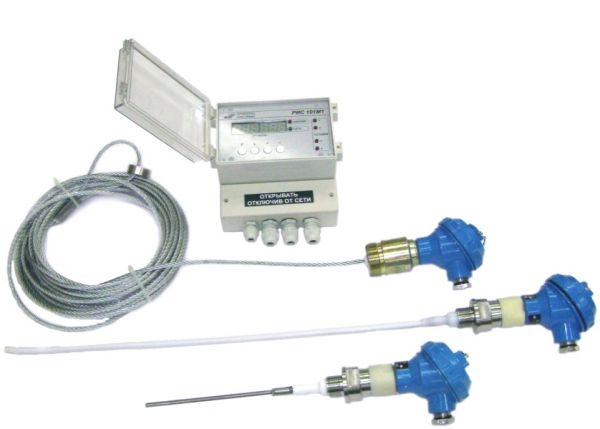

РИС 101СКБ, РИС 101М1, РИС 121 ДАТЧИКИ-ИНДИКАТОРЫ УРОВНЯ

ОКП 42 1874 ТУ 4218-035-42334258-2005 Общая информация РИС 101СКБ выпускаются взамен устаревших моделей РИС 101М1 и РИС 121, которые для применения в новых проектах уже не рекомендуются. Новый датчик-индикатор уровня РИС 101 СКБ предназначается для осуществления контроля уровня твёрдых (сыпучих) и жидких сред в автоматизированных системах контроля, управления и регулирования технологическими процессами, включая и взрывоопасное производство. Новый прибор РИС 101СКБ изготовлен с применением новейшей элементной базы, имеющей улучшенные метрологические и потребительские характеристики. Датчик-индикатор уровня РИС 101СКБ может укомплектовываться выносным индикатором тока СКБ-42. Кроме того датчик-индикатор уровня РИС 101СКБ в исполнении «А» предназначается для его непосредственной эксплуатации на объектах атомной энергетики. Новый РИС 101 СКБ обеспечивает:     преобразование уровня в стандартные токовые сигналы контролируемый уровень среды;     звуковую, визуальную и релейную сигнализацию (типа «сухой контакт») четырёх предельных контролируемых уровней, назначенных пользователем прибора;     цифровую визуальную индикацию уровня контролируемой среды в метрах или процентах;     непосредственную передачу информации о контролируемых параметрах с использованием последовательного интерфейса RS-485 ModBus RTU. Индикаторы устойчивы к воздействию клима­тических факторов внешней среды: температура окружающего воздуха, 0С: - для первичного преобразователя -50...+60 - для передающего преобразователя -30...+60 относительная влажность воздуха при темпе­ратуре 350С, % 95±3 (без конденсации влаги) атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800) По стойкости к механическим воздействиям ин­дикаторы относятся к виброустойчивому и вибро­прочному исполнению группы N3 по ГОСТ Р 52931: диапазон частот вибрации, Гц 5-80 ускорение, м/с2  9,8 Степень защиты от воздействия пыли и воды индикаторов IP54 по ГОСТ 14254. Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентиру­ющим применение электрооборудования во взрывоопасных зонах помещений и наружных ус­тановок. Передающие преобразователи индикаторов взрывозащищенного исполнения имеют марки­ровку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уров­ня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон. Показывающий прибор индикаторов взрывоза­щищенного исполенения предназначен для уста­новки вне взрывоопасных зон. По способу защиты человека от поражения эле­ктрическим током индикаторы относятся к клас­су 01 по ГОСТ 12.2.007.0. Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544. Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97 Индикаторы исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01. Технические данные Условное обозначение, конструктивное испол­нение, длина погружаемой части чувствительного элемента, параметры контролируемой среды указаны в таблице 1. Аналоговый токовый сигнал, мА 0-5; 0-20; 4-20 (вых 1)    0-5 (вых 2) Релейный сигнал (переключающий контакт):   -  число уставок 4   - коммутируемая нагрузка, В: резистивная, постоянный ток 5А   24 резистивная, переменный ток 5А   250 индуктивная, переменный ток 2А   250 Цифровой индикатор: - число разрядов   6 Дифференциал срабатывания, %  1,5 Погрешность контроля уровня по шкале показывающего прибора и по токовому выходно­му сигналу, % от диапазона измерения ±1,5 Погрешность срабатывания сигнализации уровня с релейными выходами, % от диапазона измерения уровня при дифференциале срабаты­вания не менее 1,5% от диапазона измерения уровня, не более ±1,5 Напряжение питания для РИС-101М1, РИС-101М1И, В 220 +22/-33 Частота переменного тока, Гц 50±1 Потребляемая мощность, В-А, не более 15 Напряжение питания для РИС-101М1 (постоянный ток), В 12±1,5 или 24±2 Длина линии связи между первичным и передающим преобразователями, м       до 1000 Масса, кг, не более:   - передающего преобразователя 1,5   - первичного преобразователя  (в зависимости от исполнения) 0,9-14 Индикаторы состоят из первичного преобразо­вателя (ПП) с чувствительным элементом,  пере­дающего преобразователя (ППР) и дополнительного показываю­щего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), по­ставляемого по требованию заказчика. ПП состоит из: литого корпуса; блока электронного (далее - БЭ); чувствительного элемента. Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР. Принцип действия ПП основан на преобразова­нии изменения электрической емкости чувстви­тельного элемента, вызванного изменением уровня контролируемой среды, в частоту выход­ного сигнала. ППР состоит из следующих частей: настенного пластикового корпуса; модуля вторичного преобразователя (далее - МВП); модуля индикации (далее - МИ). Таблица 1 Условное обозначение первичного преобра­зователя Конструктивное исполнение чувствительного элемента Длина погружаемой части чувствительного элемента, L , м Параметры контролируемой среды Физическое состояние, электрические свойства Темпе­ратура, 0 С Рабочее избыточное давление, Рраб, МПа Относи­тельная диэлектри­ческая проница­емость Динами­ческая вязкость, Пас, не более Размер гранулы (куска), мм, не более ПП-005 Стержневой неизолированный 0,85; 1,0; 1,6; 2,0; 2,5 Жидкая, неэлектро­проводная +250 2,5 2...10 1,0 - ПП-005И +100 ПП-012 Пластинчатый 1,084; 1,684; 2,584 Жидкая, сыпучая, неэлектро­проводная +250 2,5 2...10 1,0 5 ПП-012И +100 ПП-016 Стержневой неизолированный 0,567; 0,667; 0,867; 0,967 Сыпучая, неэлектро­проводная +100 2,5 2...10 - 5 ПП-016И ПП-025 Стержневой изолированный 0,85; 1,0; 1,6; 2,0; 2,5 Жидкая, электро­проводная +250 2,5 - 1,0 - ПП-025И +100 ПП-064 Цилиндрический неизолированный 0,57; 0,67; 0,87; 0,97; 1,97; 3,27 Жидкая, неэлектро­проводная +250 2,5 2...10 1,5 - ПП-064И +100 ПП-066 Цилиндрический изолированный 0,575; 0,675; 0,875; 0,975 Жидкая, электро­проводная +250 2,5 - 1,5 - ПП-066И +100 ПП-082 Трубчатый неизолированный 0,5; 0,6; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0 Жидкая, неэлектро­проводная, в т.ч. сжиженные газы +250 4,0 1,6...2,2 1,0 - ПП-082И +100 ПП-083 Цилиндрический изолированный 0,1; 0,25; 0.6; 1,0 Жидкая, электро­проводная +250 2,5 - 1,0 - ПП-083И +100 ПП-084 Цилиндрический неизолированный 0,1; 0,25; 0.5; 0,6; 0,8; 1,0 Жидкая, неэлектро­проводная +250 2,5 2...10 1,0 - ПП-084И + 100 ПП-092 Тросовый неизолированный 1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м Жидкая, сыпучая, неэлектро­проводная +85 - 2...10 1,0 5 ПП-092И ПП-094 Кабельный 3.0; 4,0; 6,0 10,0 Жидкая, электро­проводная +85 1,0 - 1,0 - ПП-094И ПП-095 Тросовый 2,74; 4,24; 6,24 Жидкая, сыпучая, неэлектро­проводная +85 - 2...10 1,0 5 ПП-096 Тросовый изолированный 1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м Жидкая, сыпучая, электропроводная +85 - - 1,0 - ПП-096И
