Реле тока утечки РТУ-300-50

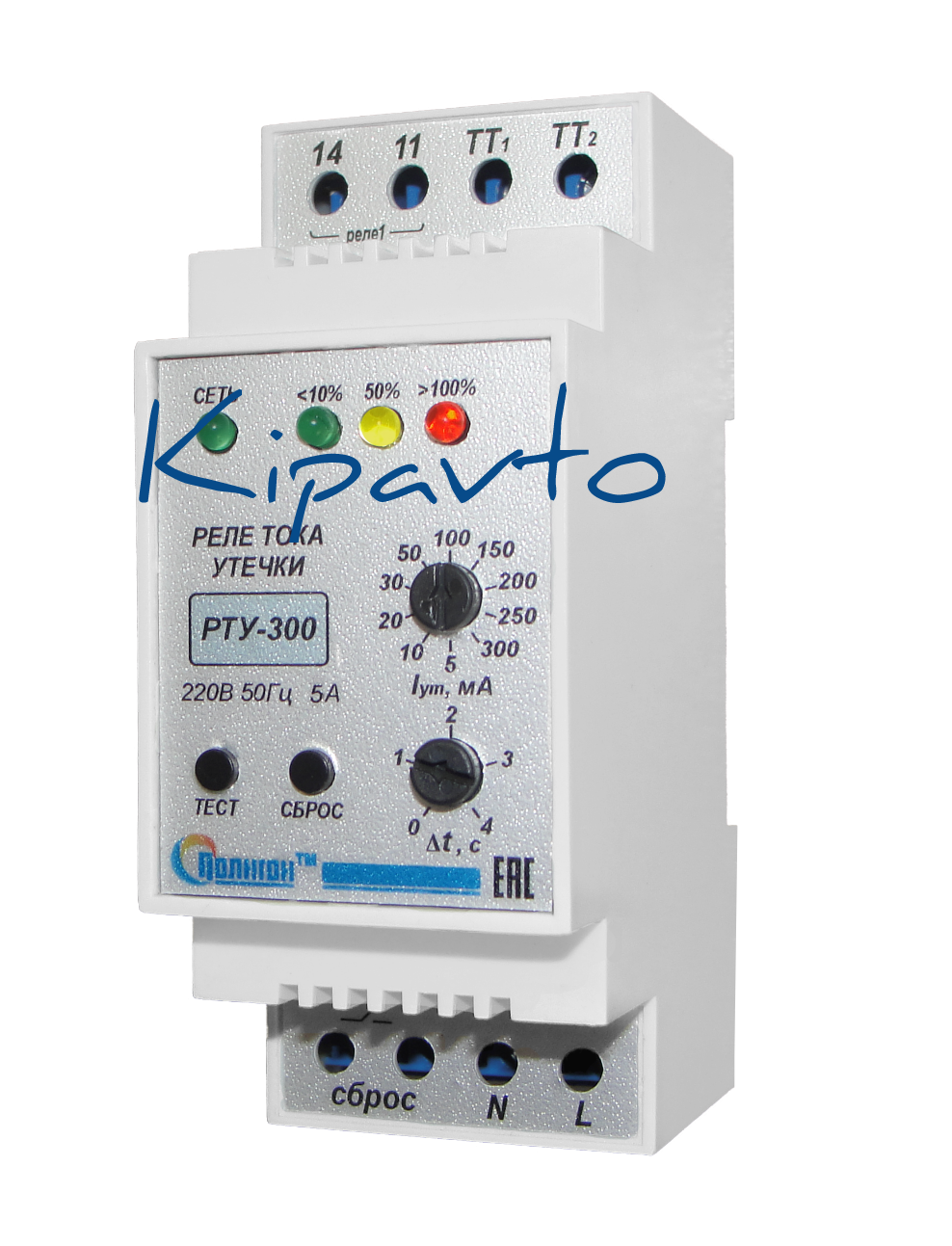

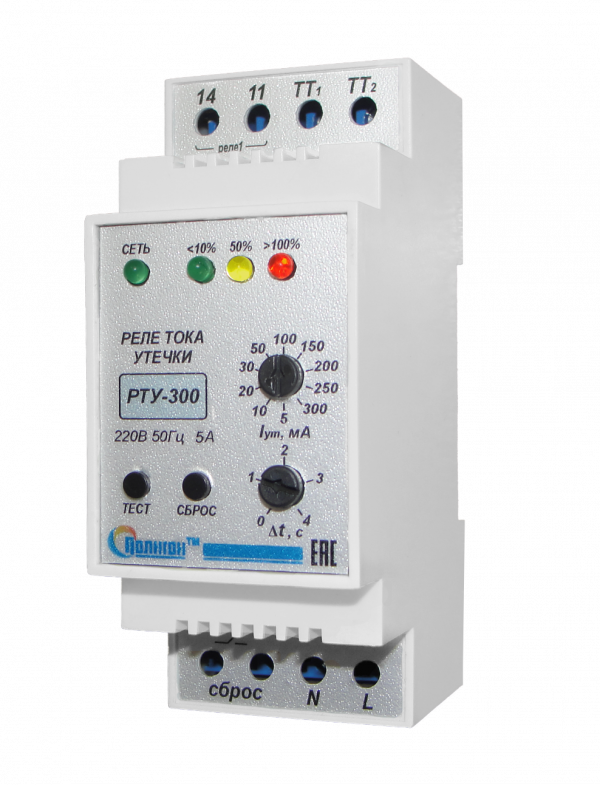

Назначение Реле тока утечки «РТУ-300-50» предназначено для: 1. Контроля дифференциального тока утечки в однофазных и трехфазных сетях переменного тока питания цифрового оборудования, где отключение питания является недопустимым. 2. Контроля уровня тока утечки в цепях системы защитного и  рабочего (технологического, функционального) заземления. Трансформатор тока в комплекте. Конструкция Реле РТУ-300-50 выполнено в корпусе для установки на DIN-рейку. В комплекте с реле поставляется токовый трансформатор. На передней панели прибора находятся светодиодные индикаторы «Сеть», светодиодная шкала уровня тока утечки (дифференциального тока), переключатель уровня тока утечки, регулятор времени задержки на срабатывание, кнопка «ТЕСТ» и «СБРОС». Контакты «ТТ1» и «ТТ2» – подключение токового трансформатора, «N» и «L» - контакты подключения питания модуля, 14 и 11 – «сухие» контакты реле сигнализации. Цепи питания, измерения и контакты выходных реле гальванически разделены. Схема подключения РТУ-300-50
