Реле контроля тока РТ-05

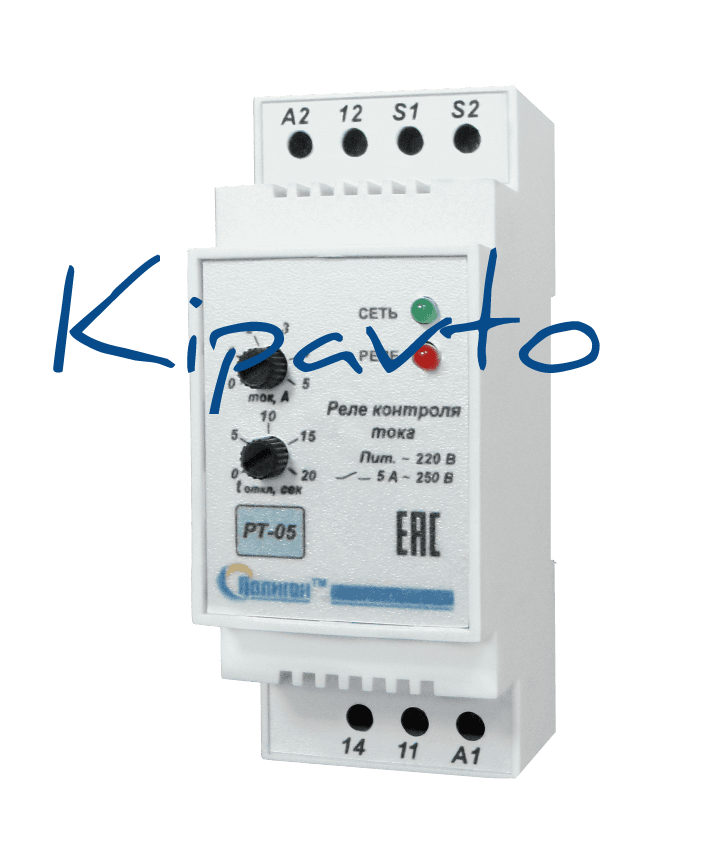

Назначение Реле контроля тока c микропроцессорным управлением РТ-05 предназначено для контроля величины постоянного или переменного тока в силовой цепи и сигнализации при токовой перегрузке в сети. Конструкция системы Блок РТ-05 выполнен в корпусе для установки на DIN-рейку. На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручки управления «ток, А» и «tоткл, сек». Цепи питания и измерения гальванически разделены. В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления. Питание реле осуществляется непосредственно от контролируемой сети. Порог срабатывания по току настраивается с учетом коэффициента трансформации трансформатора тока (Ктр =I1/I2). Например: для трансформатора тока 150/5 А, в случае уставки тока 3 А по шкале изделия, коммутация контактов реле произойдет при токе  Iуст = Ктр•3 = 90 А. Заказать Ваше имя: * Номер телефона: * Почта: * Комментарий: Я даю своё согласие на обработку персональных данных, с условиями обработки персональных данных ознакомлен. Соглашение об обработке персональных данных Обновить Введите код с картинки: * Рис.1. Диаграмма работы РТ-05 Рис.2. Типовая схема подключения РТ-05 к сети переменного тока
