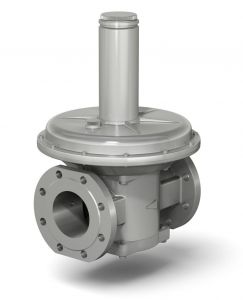

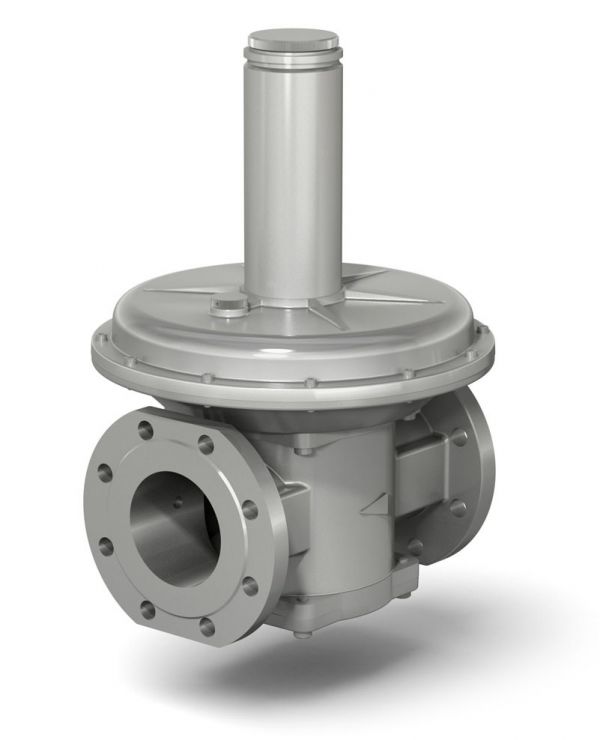

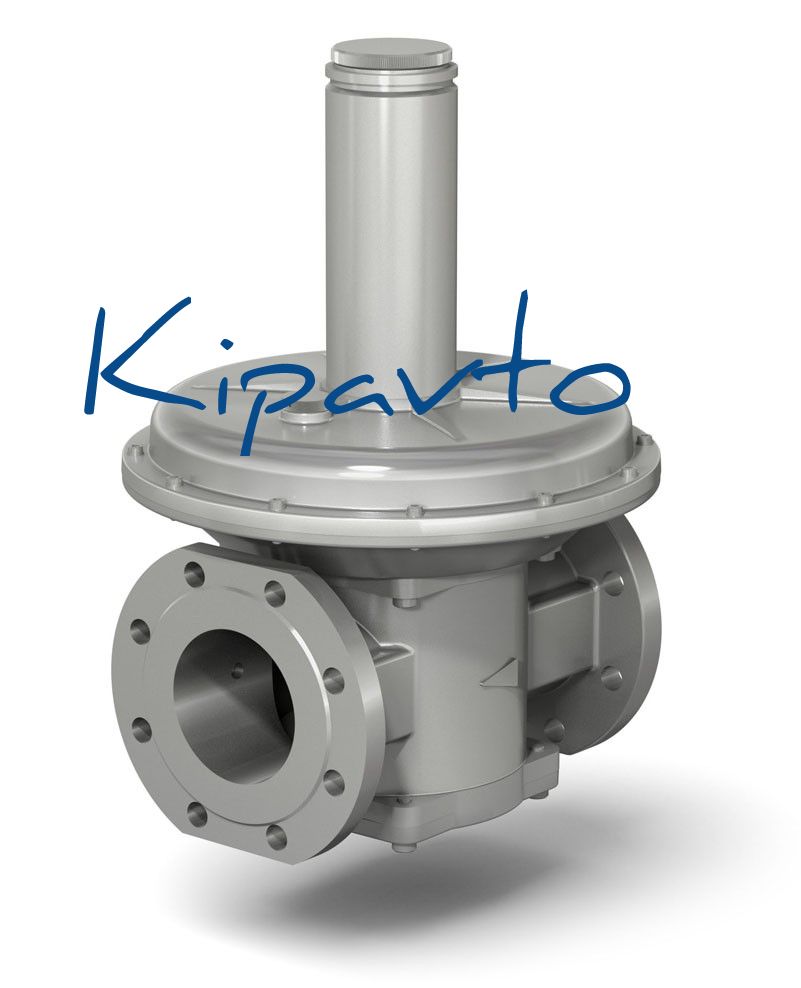

Регуляторы - стабилизаторы давления (с присоединительными фланцами PN 16)

Регуляторы-стабилизаторы давления предназначены для поддержания давления и/или значения расхода углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах и работающие без использования постороннего источника энергии. Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Максимальное давление на входе: для РС ... - 0,5 - ... - 0,5 бар (500 мбар); для РС ... - 6 - ... - 6 бар (6000 мбар). Диапазон давлений на выходе : Максимальное входное давление регулятора давления, бар  DN  Диапазон регулирования выходного  давления, мбар           Максимальное входное давление регулятора давления, бар  DN  Диапазон регулирования выходного  давления, мбар  0,5 15 - 100 2,5 - 9 5 - 13 5 - 20 10 - 30 25 - 55 30 - 70 60 - 110 100 - 150 140 - 200 6  15, 20  90 - 200 120 - 270 240 - 570 25  80 - 160 100 - 230 180 - 520 32 - 50  80 - 180 160 - 260 250 - 450  65, 80  80 - 200 110 - 300 160 - 390 100 80 - 140 100 - 180 160 - 240 Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического Давление закрытия регулятора: не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-40...+40 О С). Средний срок службы: не менее 9 лет Монтажное положение: любое, за исключением, когда труба располагается ниже продольной оси регулятора Модификации    Наименование регулятора  Исполнение   DN   Максимальное входное давление, бар Размеры, мм  Масса,  кг L B H A D d n  РС 2 1 / 2 - 0,5 с присоеди- нительными фланцами PN 16 65 0,5 260 285 395 86 145 18 4 12  РС 2 1 / 2 - 6 6 435  РС 3 - 0,5 80 0,5 290 420 94 160 8 16  РС 3 - 6 6 460  РС 4 - 0,5 100 0,5  314 356 520 107 180 19  РС 4 - 6 6 560       При заказе регулятора-стабилизатора давления с присоединительными фланцами PN 16 необходимо обязательно указывать тип присоединяемых фланцев.    Пример обозначения регулятора-стабилизатора давления номинальным диаметром DN 100 (4 дюйма), на максимальное рабочее давление 0,5 бар (0,05 МПа), диапазон выходного давления (10...30) мбар, исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:    Регулятор-стабилизатор давления РС4-0,5-10-30 (исполнение: с присоединительными фланцами PN 16), У3.1.
