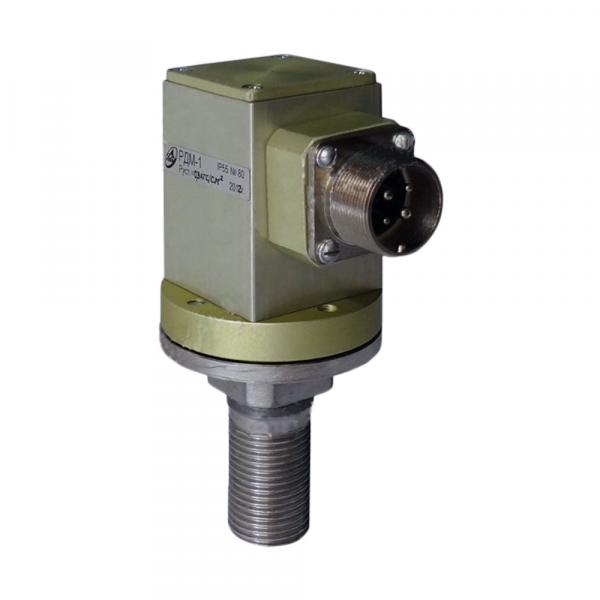

РДМ-1 реле давления мембранные

Мембранное реле давления РДМ-1 предназначено для коммутации электрических цепей сигнализации и управления при достижении давлением воды заданного значения (уставки). Отличительные особенности реле давления РДМ-1: Зона возврата относительно уставки – не более 0,1 кгс/см 2 . Состояние контактов — нормально разомкнутые и нормально замкнутые. Коммутационный ток — до 5,0 А (при постоянном напряжении 125 В или переменном напряжении 250 В). Четыре варианта исполнения. Детали и узлы, находящиеся в непосредственном контакте с водой, изготовлены из материалов, разрешенных к применению учреждениями Государственной санитарно-эпидемиологической службы в установленном порядке. Рабочее положение реле — вертикальное (по отношению к продольной оси реле). Устанавливается непосредственно на трубопроводе. Принцип действия мембранного реле РДМ-1: При достижении контролируемым давлением величины, соответствующей уставке, мембрана с жестким центром, преодолевая усилие пружины, действует через толкатель на шток микропереключателя, вызывая срабатывание реле. При понижении давления жесткий центр с мембраной возвращается в исходное положение под воздействием пружины. Реле выпускается настроенным в соответствии с заказом на одно давление (уставку Ру) из диапазона давлений настройки уставок, приведенных в разделе "Варианты исполнения".
