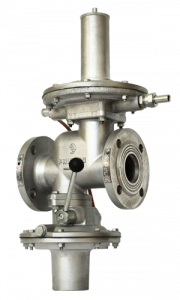

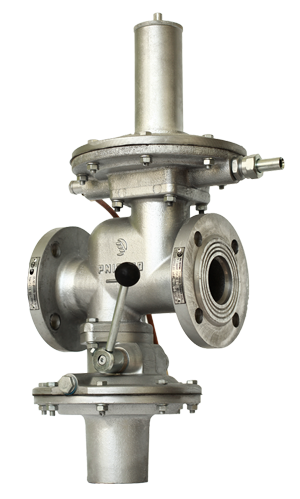

РДК-50с

В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.  В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.   Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.   Для регулятора РДК-50С не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа. Технические характеристики РДК-50С Наименование параметра или значений Значения для исполнений Регулятор давления газа РДК-50С1 РДК-50С2 РДК-50С3 Регулируемая среда Природный газ ГОСТ 5542 Диаметр условного прохода, мм 50 Диапазон входных давлений, МПа 0,05-1,2 0,1-1,2 0,2-1,2 Диапазон выходных давлений, кПа 10-30 30-100 100-300 Стабильность поддержания давления ±10 Давление настройки клапана-отсекателя, кПа - при повышении давления - при понижении давления 12,5-37,5 кПа  7,5-22,5 кПа 37,5-125 кПа  22,5-75 кПа 125-375 кПа  75-225 кПа Тип соединения с газопроводом 4 4 4 Строительная длина, мм, не более 230 Габаритные размеры, не более: -длина -ширина -высота  335   240  580 Масса, кг, не более 15 Пропускная способность регуляторов РДК-50С Рвх., МПа 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 РДК-50/20С 92 132 184 240 292 344 400 452 520 584 652 720 800 РДК-50/30С  280 400 560 720 990 1040 1200 1360 1560 1760 1960 2160 2400 *Пропускная способность дана с учетом 20% запаса
