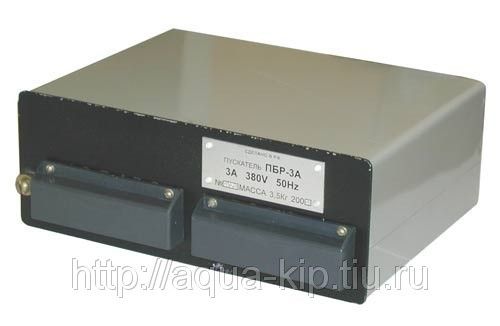

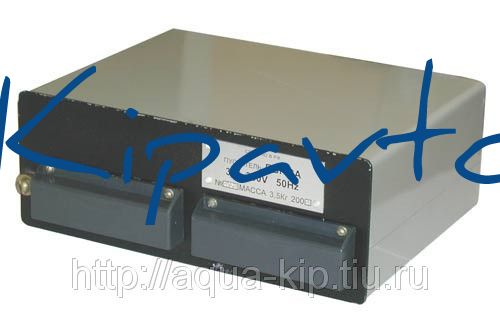

Пускатель бесконтактные реверсивный ПБР-3А

Бесконтактный реверсивный пускатель (ПБР-3А) предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели. По функциональным возможностям пускатель обеспечивает пуск и реверс (синхронного и асинхронного электродвигателя), защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки.  Пускатель предназначен для эксплуатации в условиях, оговоренных в таблице 1. Таблица 1 Условия эксплуатации Исполнение УХЛ 4.2 Температура, °С Относительная влажность, % при температуре, °С Вибрация: частота, Hz амплитуда, mm Магнитные поля постоянные или переменные 50Hz напряженность, А/m От 5 до 50 От 30 до 80 35 до 25 до 0,1 до 400 Технические данные ПБР-3А Электрическое питание пускателя-переменный трехфазный ток с напряжением 220/380, 260/400 или 240/415V при отклонении от -15 до +10% и частотой 50Hz или 60 Hz при отклонении от -1 до +1Hz. Нессиметрия трехфазной системы-не более 5%. Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице 2 Таблица 2 Номера входных сигналов Входной сигнал Пределы изменения среднего значения напряжения на входных контактах Потребляемый или коммутируемый ток входной цепи Включение Отключение 7-8 8-9 Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей (24±6)V 0-2V Не более 50мА 7-10 9-10 Состояние контактных или бесконтактных ключей 0-3V (24±4)V амплитудное напряжение 50V Входное сопротивление пускателя (750±100). Максимальный коммутируемый ток-3А Динамические характеристики пускателя: Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала)-не более 25mS; Разница между длительностями входного и выходного сигналов-не более 20mS. Мощность, потребляемая пускателем, не более 5W. Напряжение источника питания цепей управления 24-28V (среднее значение двухполупериодного выпрямленного тока). Источник допускает также подключение внешней нагрузки между клеммами 8 и 10. Максимальный ток, потребляемый нагрузкой, не должно быть более 100mA. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим описанием 100 000 часов. Полный средний срок службы пускателя 10 лет. Масса пускателя не более 2 кг.
