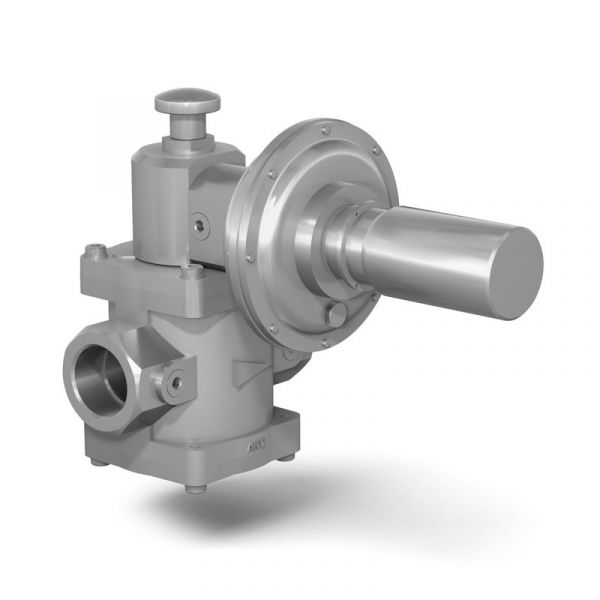

Предохранительно-запорные клапаны серии ЗК муфтовые

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Максимальное давление на входе: для СК ... - 0,5 - ... - 0,5 бар (500 мбар); для СК ... - 6 - ... - 6 бар (6000 мбар). Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружиной Точность срабатывания (открытия) клапана: ±10 % от заданного значения Закрытие клапана:   не менее 0,8 от давления настройки Класс герметичности: А по ГОСТ Р 54808. Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-40...+40 О С). Средний срок службы: не менее 9 лет Установка: на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления Монтажное положение: для DN 15 - 50 - любое, за исключением, когда корпус защелки располагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (корпусом защелки вверх). Модификации   Наименование клапана  DN   Максимальное  входное давление, бар G, дюйм Размеры, мм Масса, кг  Рис.  L B B 1   H  A D K  ЗК 1 / 2 - 0,5 15 0,5 1 / 2 91 285  35   201  31,5  143  3,0 1  ЗК 1 / 2 - 6 6  ЗК 3 / 4 - 0,5 20 0,5 3 / 4  ЗК 3 / 4 - 6 6  ЗК1 - 0,5 25 0,5 1 105 290 40 207 35 3,2  ЗК1 - 6 6  ЗК1 1 / 4 - 0,5 32 0,5 1 1 / 4 140 300 50 280 75 4,0 2  ЗК1 1 / 4 - 6 6  ЗК1 1 / 2 - 0,5 40 0,5 1 1 / 2 162 303 54 73 5,2  ЗК1 1 / 2 - 6 6  ЗК2 - 0,5 50 0,5 2 309 59 282 5,5  ЗК2 - 6 6
