PM175

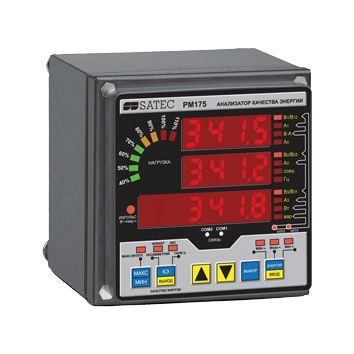

SATEC PM175 Анализатор качества электроэнергии Прибор PM175 предназначен для измерения и регистрации ПКЭ согласно ГОСТ 13109-97, ГОСТ 32144-2013 в составе различных информационно-измерительных систем на предприятиях, энергосистемах, а также для проведения работ по энергоаудиту и аттестации. PM175 измеряет, вычисляет и регистрирует все показатели качества электрической энергии определенные в ГОСТ 13109-97, ГОСТ 32144-2013: — Установившееся отклонение напряжения в режимах наибольшей, наименьшей и суточной нагрузки — Искажение синусоидальности кривой напряжения — Коэффициент n-ой гармонической составляющей напряжения — Несимметрия напряжений по обратной и нулевой последовательности — Отклонение частоты — Размах изменения напряжения и доза фликера — Провалы напряжения — Импульсное напряжение и временные перенапряжения — Выдача отчетов согласно РД 153-34.0-15.501-00, ГОСТ 33073-2014 Технические характеристики Многотарифный счётчик SATEC PM175 — Многотарифная система учёта электроэнергии, класс точности 0.2S МЭК 62053-22:2003 — Опциональный корпус с возможностью пломбирования Анализатор качества электроэнергии — Мониторинг электрической сети, осциллографирование по 6 каналам (3 входа напряжения, 3 входа тока). — Анализ качества электроэнергии в соответствии со стандартом МЭК61000-4-30, класс А. — КИС по току и напряжению, индивидуальные гармоники (до 50). — Часы реального времени (RTC) Часы реального времени (RTC) — Энергонезависимые часы и календарь, погрешность хода 0.5 сек/день. — Присвоение меток времени — Синхронизация времени по каналу связи или по дискретному входу Аварийная сигнализация и управление — 16 управляющих триггеров, программируемые уставки — 2 программируемых релейных выхода 3A, 250В — 2 дискретных входа, 2 аналоговых входа/выхода — Запись и хранение графиков нагрузки Изоляция — Полная гальваническая изоляция цепей токов и напряжений. Коммуникация — 2 независимых порта связи (RS232, RS422, RS485, модем, Ethernet, Profibus DP) — Протоколы: Modbus RTU, ASCII, DNP 3.0
