MZC-200

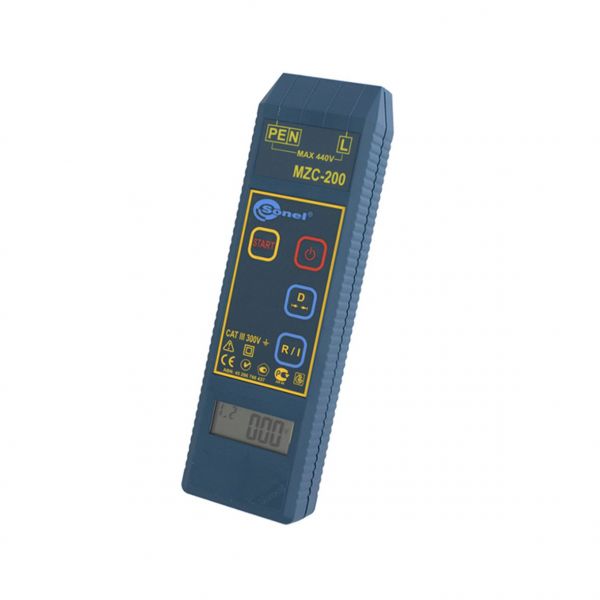

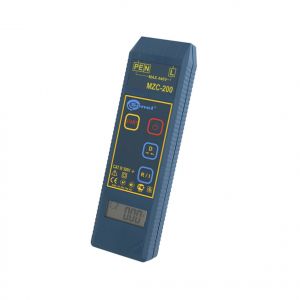

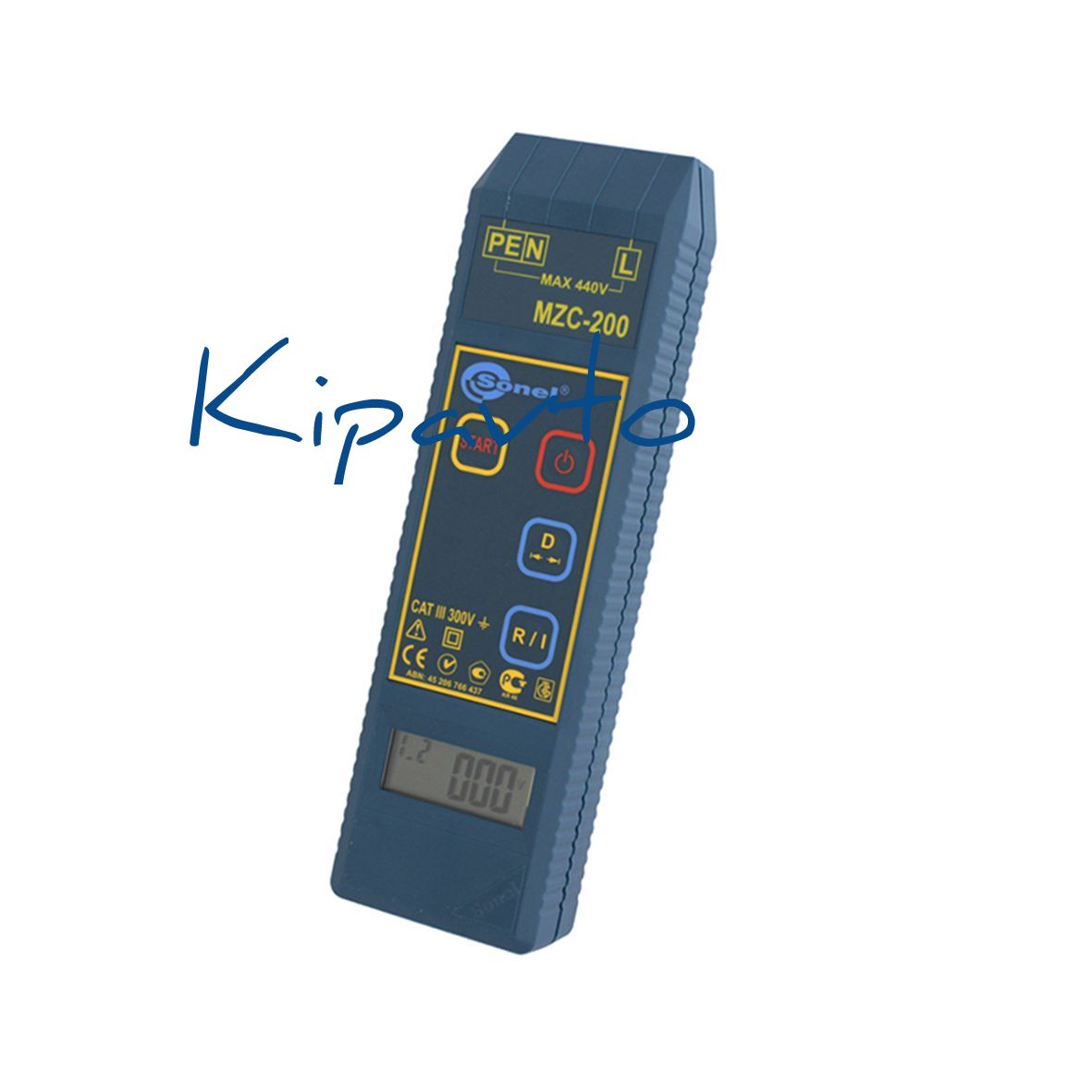

MZC-200 Измеритель параметров цепей фаза-нуль и фаза-фаза электросетей Назначение измерителя параметров цепей «фаза-нуль» и «фаза-фаза» электросетей MZC-200 Измеритель MZC-200 предназначен для измерения параметров цепей «фаза-нуль» и «фаза-фаза» электросетей. Прибор MZC-200 может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь. Особенности измерителя MZC-200 — измерение активного сопротивления цепей «фаза-фаза» и «фаза-нуль»; — автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети; — контроль целостности проводов; — измерение сопротивления заземляющих устройств; — измерение действующего значения напряжения переменного тока; — возможность установки фактической длины измерительных проводов для учёта их сопротивления при расчёте активного сопротивления петли короткого замыкания; — автоматический выбор диапазона измерений; — проведение измерений без отключения источника питания и защит; — время протекания измерительного тока 10 мс; — автоматический выбор фазного и междуфазного напряжения при расчётах тока короткого замыкания; — автоматическое самовыключение измерителя при его простое в течение 120 секунд; — память результата последнего измерения. Номинальное напряжение испытуемых цепей: MZC-200- 220/230 В и 380/400 В; MZC-201 — 290/500 В; MZC-202 — 100/170 В; MZC-203 — до 600 В. Приборы серии MZC-201, MZC-202 и MZC-203 — поставляются на заказ. Характеристики измерителя MZC-200 ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА Диапазон Разрешение Основная погрешность 0 … 440 В 1 В ± (2% и.в + 2 ед. мл. разряда) Входное сопротивление вольтметра: более 200 кОм, частота: 45…65 Гц ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ Rs Диапазон измерения согласно IEC 61557 для напряжения 196…440 В и фазного угла испытуемой цепи 0…18°) Провод измерительный Диапазон измерения Rs 1,2 м 0,24 … 200 Ом 5 м 0,26 … 200 Ом 10 м 0,28 … 200 Ом 20 м 0,35 … 200 Ом ДИАПАЗОН ОТОБРАЖЕНИЯ СОПРОТИВЛЕНИЯ Диапазон отображения Разрешение Основная погрешность 0 … 9,99 Ом 0,01 Ом ± (2,5% и. в. + 5 ед. мл. разряда) 10 … 99,9 Ом 0,1 Ом ± (2,5% и. в. + 3 ед. мл. разряда) 100 … 200 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда) РАСЧЁТ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ IК (ВЫЧИСЛЕННОГО ПО RS ДЛЯ Un) Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs) Провод измерительный Диапазон измерения Iк для Un = 220 В Диапазон измерения Iк для Un = 380 В 1,2 м 1,15 А…976 А 2,00 А…1,69 кА 5 м 1,15 А…916 А 2,00 А…1,59 кА 10 м 1,15 А…824 А 2,00 А…1,43 кА 20 м 1,15 А…671 А 2,00 А…1,16 кА ДИАПАЗОН ОТОБРАЖЕНИЯ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ Диапазон отображения Разрешение Основная погрешность 1,15 А … 9,99 А 0,01 А Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания 10 А … 99,9 А 0,1 А 100 А … 999 А 1 А 1,00 кА … 9,99 кА 10 А 10 кА … 40 кА 100 А КОНТРОЛЬ ЦЕЛОСТНОСТИ ПРОВОДОВ Порог срабатывания блокировки измерений Основная погрешность определения порога 3 кОм ± 10 % НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ИЗМЕРЯЕМОЙ ЦЕПИ Un Напряжение фазное 220 В или 230 В Напряжение междуфазное 380 В или 400 В Диапазон напряжения, при котором выполнимо измерение петли 180 В … 440 В Номинальная частота измеряемой цепи 50 Гц и 60 Гц (45…65 Гц) Дополнительные технические характеристики измерителя MZC-200 Габариты (Ш x В x Г) 230 х 67 х 35 мм Масса 0,25 кг Дисплей жидкокристаллический, 3 цифры высотой 14 мм Питание элемент питания 9 В (размеров 6F22, «Крона») Температурный диапазон 0 … +40°C Температура хранения -20 … +60°C Время до самовыключения 2 минуты Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности III 300 В согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP40 Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин). Комплектация измерителя MZC-200 — Документация — Прибор — Провод измерительный 1,2 м с разъёмами «банан» чёрный — Провод измерительный 1,2 м с разъемами «банан» желтый -Зонд острый с разъемом «банан» черный — Зонд острый с разъемом «банан» желтый — Зажим «Крокодил» изолированный черный K01 — Футляр с ремнём М1 — Элемент питания щелочной (alkaline) SONEL 6LR61 9 V (MZC-200, LKZ-700)
