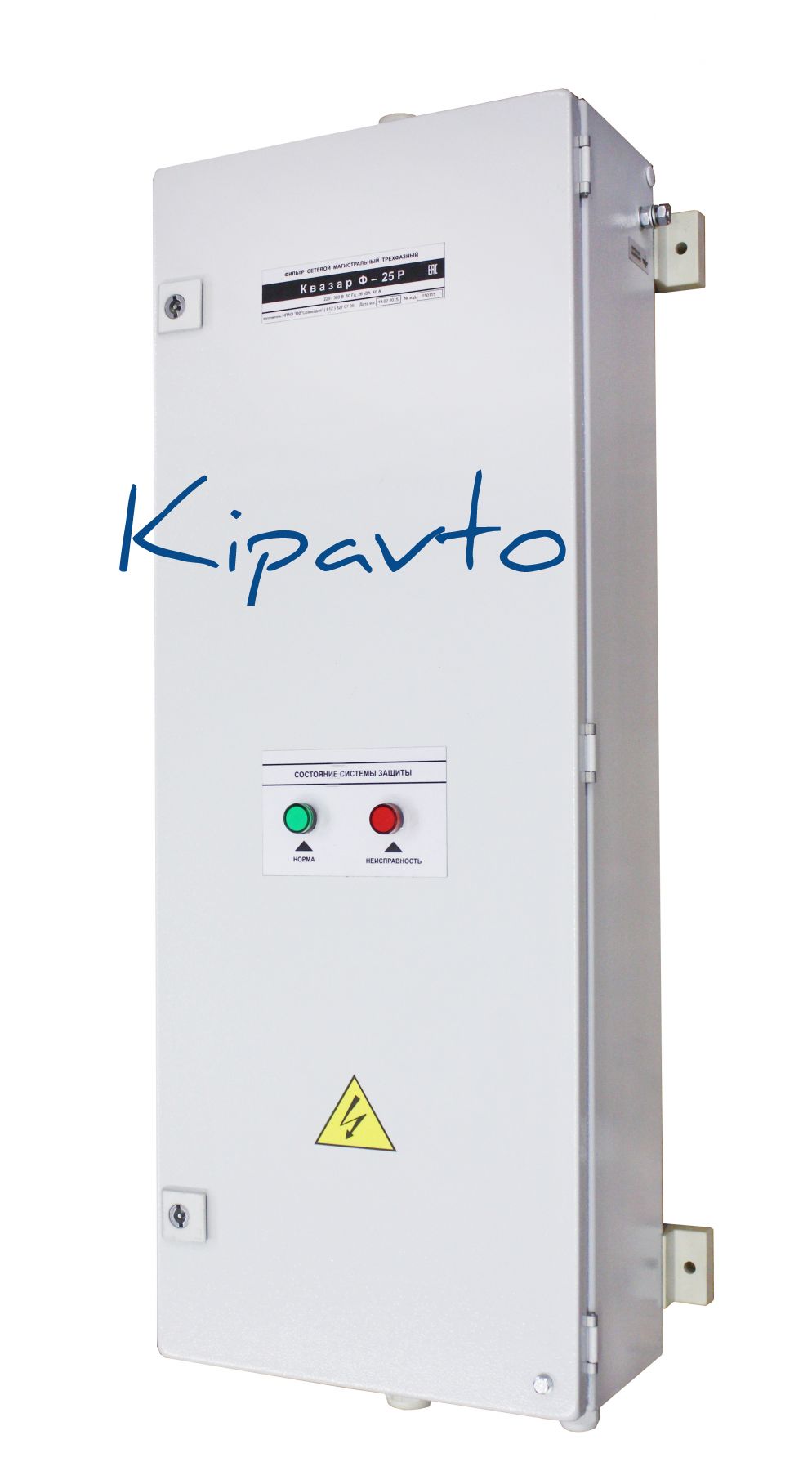

Магистральный сетевой фильтр Квазар Ф25 (Р)

Конструкция Сетевые фильтры «Квазар Ф–Р» и «Квазар Ф» имеют единую конструкцию. Модели «Квазар Ф» представляют собой высокочастотный LC-фильтр, размещённый в щитовой конструкции фирмы «RITTAL» (степень защиты IP54). Крепление корпуса к стене обеспечивается с помощью электроизолированных кронштейнов. Модели «Квазар Ф–Р», в отличие от «Квазар Ф», имеют дополнительные модули варисторов и газовых разрядников. Конструкция «Квазар Ф–Р» разработана с учетом стандартов и рекомендаций Международной Электротехнической Комиссии по зоновой защите IEC-1312-1 (1995-02) и IEC-1643-1, с учетом требований ПУЭ (7-е изд.) и ГОСТ Р 50 571. Сетевой магистральный фильтр «Квазар Ф–Р» сочетает в себе защиту класса B и С, однако мощность подавления импульсных перенапряжений существенно превышает минимальные требование для устройств данных классов, что значительно увеличивает ресурс. Магистральные фильтры «Квазар Ф» и «Квазар Ф–Р» спроектированы с учетом повышенных требований к надежности конструкции, так как предназначены для питания особо ответственных потребителей электроэнергии, требующих бесперебойность питания. Выход любого из элементов фильтрации и защиты от импульсных перенапряжений не прерывает питания нагрузки. Высокая эффективность фильтров «Квазар Ф–Р» достигается согласованной работой воздушных разрядников, высокочастотного фильтра и блока варисторной защиты. Система комплектуется разрядниками немецкой фирмы «PHOENIX CONTACT». Параметры подавления несимметричных помех в цепях питания Частота      F мГц. 0.01 0.1 1.0 10.0 100.0 1000.0 Вносимое затухание Дб. 18 40 60 80 60 40 Технические характеристики защиты от импульсных помех Разрядники  Параметр Значение  Максимальный разрядный ток (10/350 мкс)   25 кА  Напряжение ограничения при максимальном разрядном токе  1,5 кВ Время срабатывания, не более  100 нс Трехфазный блок варисторной защиты  Параметр Значение  Максимальный разрядный ток (8/20 мкс)  40 кА  Напряжение срабатывания  470 В Время срабатывания, не более 25 нс Разрядники N-PE  Параметр Значение  Максимальный разрядный ток (10/350 мкс)  50 кА  Напряжение срабатывания  1000 В
