М4276

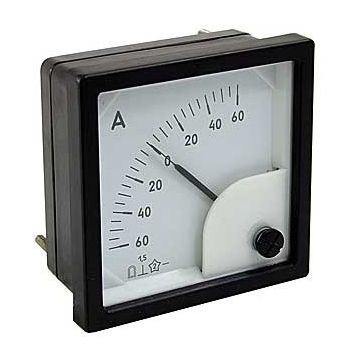

М4276 Амперметры и вольтметры щитовые Амперметры и вольтметры М4276 имеют квадратные лицевые панели и квадратные корпуса с угловым расположением измерительного механизма. Амперметры и вольтметры М4276 выпускаются со сменными шкалами, при заказе к обозначению приборов добавляется буква (с). Для защиты от прикосновения к токоведущим стержням приборы М4276, М4276(с) могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Технические характеристики амперметров и вольтметров М4276 Тип прибора М4276 Размеры лицевой панели, мм 72х72 Вырез в щите, мм 68х68 Длина шкалы, мм, не менее 57 Класс точности 1,5 Степень защиты IP пылезащищенное IP50 Масса, кг, не более 0,2   М4276 диапазон измерений способ включения условия эксплуатации мA – 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600 Непосредственно Температура -30…+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10…50 ударов в мин., 2000 ударов. А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10* А – 10**; 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750 С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом кA – 1; 1,5; 2,5; 4; 6; 10; 15 А – 200; 600 С наружным шунтом на 150 мВ и калиброванными проводами сопротивлением 0,035 Ом кA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30 В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 Непосредственно кВ – 1; 1,5; 2,5; 3; 4; 6*; 10; 15 С внешним добавочным сопротивлением с номинальным током 1 мA * – только для М4276 М4276(с) диапазон измерений способ включения условия эксплуатации мА – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 100; 150; 250; 400; 600 Непосредственно Температура -30…+50 °С, относительная влажность 80 % при температуре +25 °С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10…50 ударов в мин. А – 1; 1,5; 2,5; 4; 6; 10; 15 А – 1; 1,5, 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 25; 40; 60; 100; 150; 200; 250; 400; 600 С наружным калиброванным шунтом на 60 мВ, с калиброванными проводами сопротивлением 0,035 Ом кА – 1; 1,5; 2,5; 4; 6; 10; 15 А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750 С наружным калиброванным шунтом на 75 мВ, с калиброванными проводами сопротивлением 0,035 Ом кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5 В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 Непосредственно кВ – 1; 1,5; 3; 5; 7,5; 10; 15 С добавочным сопротивлением с номинальным током    5 мА кВ – 1; 2,5; 4; 5; 6; 10; 15 С добавочным сопротивлением с номинальным током    1 мА Пример оформления заказа Амперметр М4276.1, 0-1 А, 1,5,  г,  ТУ 25-7504.132-2007 Для амперметра М4276 с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой. Амперметр М4276.1 Т3, 0-1 А, 1,5, г, ТУ 25-7504.132-2007 Для амперметра М4276, изготавливаемого для эксплуатации в условиях тропического климата с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой. Амперметр М4276(с), 20-0-20 А, 75 mV, 1,5, в, ТУ 25-7504.132-2007 Для амперметра М4276 со сменной шкалой, диапазоном измерения 20-0-20 А, с подключением через наружный шунт на 75 mV, классом точности 1,5, нормальное положение — вертикальное. Справочно: в/г — вертикальное/горизонтальное положение; Б — пылебрызгозащищенное исполнение; Т3 — эксплуатация в условиях тропического климата; (с) — исполнение со сменной шкалой; ОМ2 — для эксплуатации на морских судах (кроме М4276(с)).
