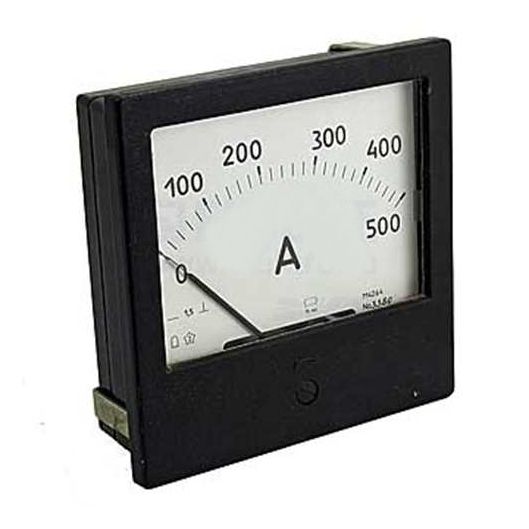

М4264М

М4264М Амперметры и вольтметры щитовые Амперметры и вольтметры М4264М предназначены для измерения тока и напряжения в электрических цепях постоянного тока. Амперметры и вольтметры М4264М позволяют измерять токи в пределах от 10 µА до 20 А и напряжения от 25 мВ до 750 В при непосредственном включении. По отдельному заказу возможен выпуск приборов с повышенной защитой. Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей – IP00. Калиброванные провода, соединяющие приборы с шунтами, входят в комплект поставки приборов. Амперметры и вольтметры М4264М постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Нормальное положение приборов вертикальное или горизонтальное. Возможно изготовление приборов с другими пределами измерений по заказу. Для защиты от прикосновения к токоведущим стержням амперметры и вольтметры М4264М могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Технические характеристики амперметров и вольтметров М4264М Тип прибора М4264М Размеры лицевой панели, мм 120х120 Вырез в щите, мм 112х112 Длина шкалы, мм, не менее 95 Класс точности 1,5; 2,5* Степень защиты IP пылезащищенное IP50 Масса, кг, не более 0,35   М4264М диапазон измерений способ включения условия эксплуатации mA – 0,5; 0,75; 1; 3; 5; 10; 15; 20; 30; 50; 75; 100; 150; 300; 500; 600 Непосредственно Температура -40…+50 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Ударопрочность: ускорение 70 м/с2 – 1000 ударов, частота 10…50 ударов в мин. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц – для М4264М A – 1; 2; 3; 5; 10; 20 A – 30; 50; 75; 100; 150; 200; 300; 500; 750 С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом кA – 1; 1,5; 2; 3; 4; 5; 6; 7,5 A – 200; 400; 600 С наружным шунтом на 150 мВ и калиброванными проводами кA – 1; 2; 3; 4; 6; 8; 10; 15; 20; 30 В – 0,075*; 0,15*; 3; 7,5; 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600; 750 Непосредственно кВ – 1; 1,5; 3; 10; 15 С внешним добавочным сопротивлением с номинальным током 5 мA М4265М µA – 50**; 100; 200; 300; 500; 750; 1000 Непосредственно мВ – 25**; 50; 75; 150; 300; 500; 750; 1000 С калиброванными проводами сопротивлением 0,035 Ом * – с калиброванными проводами сопротивлением 0,035 Ом ** – только с нулевой отметкой внутри диапазона измерения Пример оформления заказа Вольтметр М4264М, 0-30 V, 1,5, в, Б, (м),  ТУ 25-7504.132-2007 Для вольтметра М4264 с диапазоном измерений 0-30 V, класса точности 1,5, вертикального положения, пылебрызгозащищенного исполнения с повышенными механическими характеристиками. Вольтметр М4264М, 50-0-50 V, 1,5, в,  ТУ 25-7504.132-2007 Для вольтметра М4264 с диапазоном измерений 50-0-50 V, класса точности 1,5, вертикального положения. Вольтметр М4264М Т3, 50-0-50 V, 1,5, в,  ТУ 25-7504.132-2007  Для вольтметра М4264, изготавливаемого для эксплуатации в условиях тропического климата, с диапазоном измерений 50-0-50 V, класса точности 1,5, вертикального положения. Миллиамперметр М4264М.х, 5-0-5 mA, шкала 100-0-100%, 1,5, в, ТУ 25-7504.132-2007 Для миллиамперметра М4264, специсполнения Х, с номинальным током 5mA, со шкалой 100-0-100%, класса точности 1,5, нормальное положение — вертикальное. Для приборов со специальными отметками, надписями, специальной градуировкой шкалы по данным заказчика к типу прибора через точку добавляется цифра соответствующего исполнения прибора. Справочно: в/г — вертикальное/горизонтальное положение; Б — пылебрызгозащищенное исполнение; (м) — повышенные механические характеристики эксплуатации; Т3 — для эксплуатации в условиях тропического климата; ОМ2 — для эксплуатации на морских судах ( М4264М )
