М381

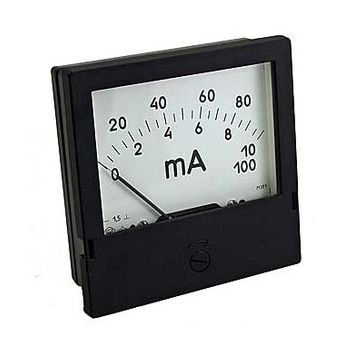

М381 Амперметры и вольтметры постоянного тока 1. Амперметр и вольтметр М381 , габаритные размеры: 120 х 120 х 60 мм 2. Амперметры и вольтметры М381-1 , габаритные размеры: 96 х 96 х 60 мм М381 Амперметры и вольтметры  Амперметры и вольтметры М381 предназначены для измерения тока и напряжения в сетях постоянного тока. Измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом и подвижной частью на кернах. — Класс точности 1,5. Технические характеристики амперметров и вольтметров М 381 Значения диапазонов измерений приборов с нулевой отметкой Способ включения в начале шкалы в середине шкалы 0,5; 0,75; 1; 3; 5; 10; 15; 30; 50; 75; 100; 150; 300; 500 мА; 10/100; 10/200; 10/500;50/250 мА; 1; 2; 3; 5; 10; 20; 30 А от 0,5-0-0,5 до 150-0-150 мА, 300-0-300 мА, 500-0-500 мА, от 1-0-1 до 30-0-30 А Непосредственно 30; 50; 75; 100; 150; 200; 300; 500; 750 A; 1; 1,5; 2; 3; 4; 5; 6; 7,5 kA от 30-0-30 до 750-0-750 А, от 1-0-1 до 7,5-0-7,5 kА С наружным шунтом 75 мВ и калиброванными проводами сопротивлением 0,035 Ом 200; 400; 600 A, 1; 2; 3; 4; 6; 8; 10; 15; 20; 30 kA от 200-0-200 до 600-0-600 А, от 1-0-1 до 30-0-30 kА С наружным шунтом 150 мВ и калиброванными проводами сопротивлением 0,035Ом с калиброванными проводами сопротивлением 0,035 Ом 75; 150 мВ 75-0-75 мВ, 150-0-150 мВ 3; 7,5; 15; 30; 50; 75; 150; 250; 300; 400; 500; 600; 750 В от 3-0-3 до 750-0-750 В Непосредственно 1; 1,5; 3; 10; 15 кВ от 1-0-1 до 3-0-3 кВ С наружным добавочным сопротивлением Предел допускаемой основной погрешности на всех отметках шкалы равен ± 1,5% от конечного значения диапазона измерений — для приборов с нулевой отметкой шкалы слева и от суммы конечных значений диапазона измерений для приборов с нулевой отметкой в середине шкалы. Условия эксплуатации: — температура, оС от — 40 до + 60 — относительная влажность при темп. 35 оС, % 95 Габаритные размеры, мм 120х120х60 Масса, кг 0,4 При заказе М381 указать: конечное значение диапазона измерения по току и напряжению, способы включения, необходимость комплектования шунтом и добавочным сопротивлением.   М381-1 Амперметры и вольтметры постоянного тока Амперметры и вольтметры М381-1 предназначены для измерения тока и напряжения в сетях постоянного тока. Измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом и подвижной частью на кернах. — Класс точности 1,5. Технические характеристики амперметров и вольтметров М 381-1 Значение диапазона измерений приборов с нулевой отметкой Способ включения   в начале шкалы в середине шкалы 0,5; 1; 3; 5; 10; 15; 30; 50; 100; 150; 300; 500 мА; 1; 2; 3; 5; 10; 20 А от 0,5-0-0,5 до 500-0-500 мА, от 1-0-1 до 20-0-20 А Непосредственно 30; 50; 75; 100; 150; 200; 300; 500; 750 А; 1; 1,5; 2; 3; 4; 5; 6; 7,5 кА от 30-0-30 до 750-0-750 А, от 1-0-1 до 7,5-0-7,5 кА С наружным шунтом 75 мВ и калиброванными проводами сопротивлением 0,035 Ом. 200; 600 A; 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30 кА 200-0-200 А, 600-0-600 А, от 1-0-1 до 30-0-30 кА С наружным шунтом 150 мВ и калиброванными проводами сопротивлением 0,035 Ом. 60;75;150 мВ от 60-0-60 до 150-0-150 мВ С калиброванными проводами сопротивлением 0,035 Ом 3; 7,5; 15; 30; 50; 75; 150; 250; 300; 400; 500; 600 В от 3-0-3 до 600-0-600 В Непосредственно 1; 1,5; 3; 10; 15 кВ от 1-0-1 до 3-0-3 кВ С наружным добавочным сопротивлением Предел допускаемой основной погрешности прибора равен ± 1,5% от конечного значения диапазона измерений — для приборов с нулевой отметкой слева и от суммы конечных значений диапазона измерений — для приборов с нулевой отметкой в середине шкалы. Условия эксплуатации: — температура, оС от — 40 до + 60 — относительная влажность при темп. 35 оС, % 95 Габаритные размеры, мм 96х96х60 Масса, кг 0,35 При заказе М381-1 указать: пределы измерений по току и напряжению, способ включения, необходимость комплектования шунтом и добавочным сопротивлением.
