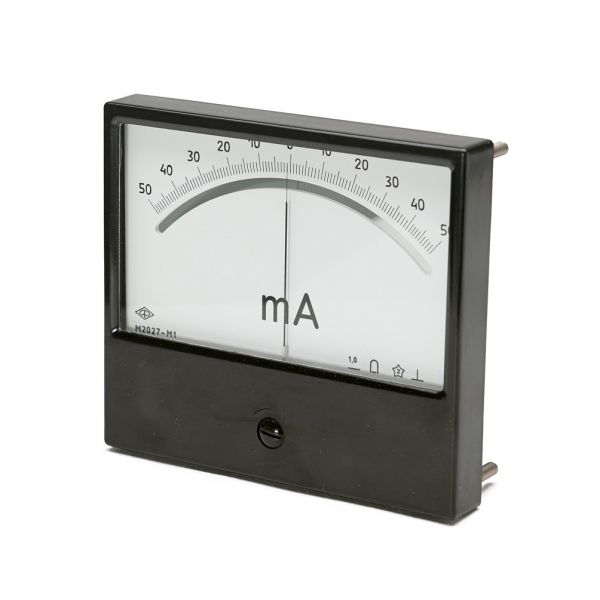

М2027-М1

М2027-М1 Приборы щитовые постоянного тока Микроамперметры, миллиамперметры, амперметры, милливольтметры, вольтметры М2027-М1 предназначены для измерения силы и напряжения постоянного тока,  используются в качестве показывающих приборов в переносных и стационарных электро- и радиотехнических устройствах. Приборы М2027-М1 могут быть использованы взамен снятых с производства приборов: М93, М96, М97, М903, М906. Рабочее положение горизонтальное или вертикальное. Технические характеристики амперметров и вольтметров М2027-М1 Рабочие условия применения: Температура окружающего воздуха от минус 40 до +50°С Относительная влажность воздуха 98 %   при температуре 35 °C Масса 0,3 кг Габаритные размеры 105х120х72 мм Микроамперметры, миллиамперметры, милливольтметры изготавливаются в соответствии с таблицей: Диапазон измерения Внутреннее сопротивление Ом, не более Класс точности Ток полного отклонения мА, не более 0-50 мкА 3000 0,5; 1,0; 1,5 50-0-50 мкА 3000 50-0-50 мкА 900 0-100 мкА 3000 100-0-100 мкА 3000 0-100 мкА 900 100-0-100 мкА 900 0-200 мкА 900 200-0-200 мкА 900 0-200 мкА 150 1,0 0-200 мкА 90 0-300 мкА 900 0,5; 1,0; 1,5 300-0-300 мкА 900 0-300 мкА 400 300-0-300 мкА 400 0-500 мкА 350 500-0-500 мкА 350 0-500 мкА 150 500-0-500 мкА 150 0-1 мА 150 0,5; 1,0 1-0-1 мА 150 0-5 мА 50 5-0-5 мА 50 0-10 мА 20 10-0-10 мА 20 0-50 мА 5 1,0 50-0-50 мА 5 0-100 мА 2 100-0-100 мА 2 0-10 мВ — 1,5 1 0-15 мВ — 1 0-30 мВ — 3 0-60 мВ — 3 Пример записи при заказе микроамперметра М2027-М1 , с пределом измерения 100 мкА, внутреннее сопротивление 3000 Ом, исполнение вертикальное, класса точности 1,0: « Микроамперметр М2027-М1 , вертикальный, 100 мкА, 3000 Ом, кл. 1.0,  ТУ 25-04.2462-79». Амперметры изготавливаются в соответствии с таблицей: Обозначение прибора Пределы измерений Класс точности прибора Тип наружного шунта Примечание М2027-М11 1; 2; 3; 5; 10; 15 А; 1-0-1; 2-0-2; 3-0-3; 5-0-5; 10-0-10; 15-0-15 А 0.5; 1.0; 1.5 75ШИСВ.2, класс точности шунта 0.5 Шунты в комплект поставки не входят. Вместо указанных шунтов могут применяться другие стандартные шунты с падением напряжения 75 мВ, например 75ШСМ М2027-М12 20; 30; 50; 75; 100; 200; 300; 500 А; 1; 2,5; 4; 6; 7,5; 10; 15 кА20-0-20; 30-0-30; 50-0-50; 75-0-75; 100-0-100; 200-0-200; 300-0-300; 500-0-500 А; 1-0-1; 2,5-0-2,5; 4-0-4; 6-0-6; 7,5-0-7,5; 10-0-10; 15-0-15 кА 75ШИС, класс точности шунта 0.5 М2027-М13 10; 20; 100; 200А; 1; 2 кА;10-0-10; 20-0-20; 100-0-100; 200-0-200 А; 1-0-1; 2-0-2 кА 75ШИСВ.1, класс точности шунта 0.2 Пример записи при заказе амперметра М2027-М11, с пределом измерения 10 А, класса точности 1.0: « Амперметр М2027-М11 , 10 А, кл. 1.0,  ТУ 25-04.2462-79». Пример записи при заказе амперметра М2027-М12, с пределом измерения 10-0-10 кА, класса точности 1.5: « Амперметр М2027-М12 , 10-0-10 кА, кл. 1.5,  ТУ 25-04.2462-79». Вольтметры изготавливаются в соответствии с таблицей: Обозначение прибора Пределы измерений Класс точности прибора Ток потребления, мА, не более Примечание М2027-М14 1; 1,5; 3; 5; 7,5; 15; 30; 50; 75; 150; 250; 300; 500; 600 В;   1-0-1; 1,5-0-1,5; 3-0-3; 5-0-5; 7,5-0-7,5; 15-0-15; 30-0-30; 50-0-50; 75-0-75; 150-0-150; 250-0-250; 300-0-300; 500-0-500; 600-0-600 В 0.51.0 1.5 1.0 По согласованию с заказчиком изготавливаем приборы на другие пределы измерения Пример записи при заказе вольтметра М2027-М14, с пределом измерения 15 В, класса точности 0.5: « Вольтметр М2027-М14 , 15 В, кл. 0.5,  ТУ 25-04.2462-79».
