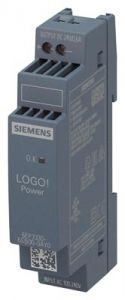

LOGO!Power

../files/uploads/1542261307__prdf__102%20LOGO!Power%D0%BA%D0%B8%D0%BF%D0%B0%D0%B2%D1%82%D0%BE.pdf

Общее описание Обновленная серия блоков питания LOGO!Power теперь обладает еще большей производительностью, занимая очень мало места. Была улучшена эффективность по всему диапазону рабочей мощности, а потери при работе без нагрузки были уменьшены вдвое. Наряду с широким входным диапазоном, теперь блок питания может подключать к сетям с постоянным током. Поведение при включении было оптимизировано для работы с емкостными нагрузками. Рабочий температурный диапазон был расширен до +70 °C. Блоки питания, выполненные в дизайне логических модулей LOGO!, могут быть использованы повсеместно, а благодаря их малой глубины и ступенчатого профиля прекрасно подходят к применению в распределительных щитах. Основные преимущества продукта: 2 класса мощности с различным выходным напряжением 5В, 12В, 15В. 3 класса мощности с напряжением 24 В Плоский дизайн модулей LOGO! Широкий входной диапазон 85...264 В AC или 110 ... 300 В DC Постоянное значение тока при перегрузках Резерв мощности 1,5 кратный для емкостных нагрузок Регулируемое выходное напряжение Зеленый светодиод состояния "Нормальное выходное напряжение" Рабочий диапазон температур от –20 °C до +70 °C Всесторонняя сертификация, ATEX и GL Область применения Плоские блоки питания со ступенчатым профилем идеальны для установки в небольшие распределительные щиты. Блоки питания этой серии обеспечивают не только стандартное выходное напряжение =24 В для систем автоматизации, но и 5 В, 12 В, и 15 В для других применений в промышленности и системах управления зданиями. Дизайн блоков питания LOGO!Power идеально подходит для использования вместе с модулями LOGO! Широкий входной диапазон для подключения переменного и постоянного тока, высокая рабочая температура до +70 °C и всесторонняя сертификация позволяют использовать блоки данной серии во множестве применения и различных условиях. Технические данные   5 В 12 В 15 В 24 В   3A 6.3 A 1.9 A 4.5 A 1.9 A 4 A 1.3 A 2.5 A 4 A Входное напряжение, номинальное 100 … 240 В AC 100 … 240 В AC 100 … 240 В AC 100 … 240 В AC Диапазон входного напряжения 85 … 264 В AC/110 … 300 В DC 85 … 264 В AC/110 … 300 В DC 85 … 264 В AC/110 … 300 В DC 85 … 264 В AC/110 … 300 В DC Базовая буферизация > 40 мс (при 187 В) > 40 мс (при 187 В) > 40 мс (при 187 В) > 40 мс (при 187 В) Номинальная частота 50/60 Гц 50/60 Гц 50/60 Гц > 50/60 Гц Номинальная сила входного тока 0.36 ... 0.22 A 0.71 ... 0.37 A 0.53 ... 0.30 A 1.13 ... 0.61 A 0.63 ... 0.33 A 1.24 ... 0.68 A 0.70 ... 0.35 A 1.22 ... 0.66 A 1.95 ... 0.97 A Номинальное выходное напряжение 5 В DC 12 В DC 15 В DC 24 В DC Диапазон настройки выходного 4.6 … 5.4 В DC 10.5 … 16.1 В DC 10.5 … 16.1 В DC 22.2 … 26.4 В DC Напряжения Номинальная сила выходного тока (до+55 °C) 3.0 A 6.3 A 1.9 A 4.5 A 1.9 A 4.0 A 1.3 A 2.5 A 4.0 A Коэффициент полезного действия 77 % 83 % 80 % 85 % 80 % 85 % 85 % 88 % 89 % Потери при работе без нагрузки < 1.5 Вт < 1.5 Вт < 1.8 Вт < 1.9 Вт < 2 Вт < 2.3 Вт < 2 Вт < 1.8 Вт < 2 Вт Излучение помех (EN 60529) Класс B Класс B Класс B Класс B Диапазон рабочих температур -20 … +70 °C -20 … +70 °C -20 … +70 °C -20 … +70 °C Размеры (Ш x В x Г) в мм 54 x 90 x 55 72 x 90 x 55 54 x 90 x 55 72 x 90 x 55 54 x 90 x 55 72 x 90 x 55 54 x 90 x 55 72 x 90 x 55 54 x 90 x 55 Сертификаты -20 … +70 °C -20 … +70 °C -20 … +70 °C -20 … +70 °C Заказной номер: 6EP1 311-1SH03 311-1SH13 321-1SH03 322-1SH03 351-1SH03 352-1SH03 331-1SH03 332-1SH43 332-1SH52.
