КВАНТ

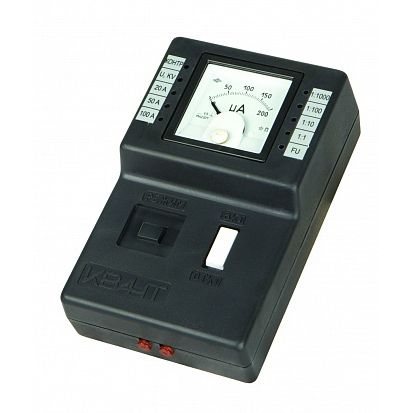

КВАНТ Прибор сигнализации замыканий на землю линии 0,4 — 35 кВ Прибор Квант предназначен для определения места однофазного замыкания на землю в сетях 6–35 кВ с изолированной и компенсированной нейтралью, но может использоваться также для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ. Кроме того, прибор позволяет обнаружить хищение электроэнергии в быту бесконтактным способом. КВАНТ имеет несколько пределов измерения, а также режим контроля целостности предохранителей. Прибор Квант питается от встроенных аккумуляторов и предназначен для работы в полевых условиях. Прибор оснащен специальной анти-бликовой системой индикации, обеспечивающей беспрепятственную работу с прибором при ярком солнечным свете. Прибор Квант обеспечивает: — контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4—35 кВ; — контроль наличия напряжения на ВЛ 6—35 кВ; — определение места однофазного замыкания на землю в сетях 6—35 кВ; — определение места обрыва провода в сетях 6—35 кВ; — определение опоры, находящейся под напряжением 6—35 кВ; — световую проверку исправности обесточенных предохранителей или целостности электрической цепи. Контроль наличия напряжения 6—35 кВ осуществляется с помощью встроенной электрической антенны. Контроль тока нагрузки ВЛ осуществляется с помощью магнитного датчика. Основные технические характеристики прибора Квант Характеристика Значение Частота контролируемых высших гармонических составляющих 550 Гц Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5х10-4 А/м Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5х10-2 А/м Источник питания аккумуляторы (4 шт) Рабочий диапазон температур от -20 до +40 °С Габаритные размеры, мм 170х110х60 Масса не более 0,6 кг Руководство по эксплуатации – прибор КВАНТ
