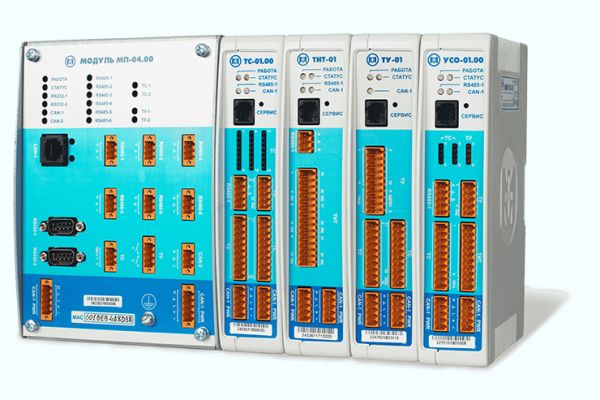

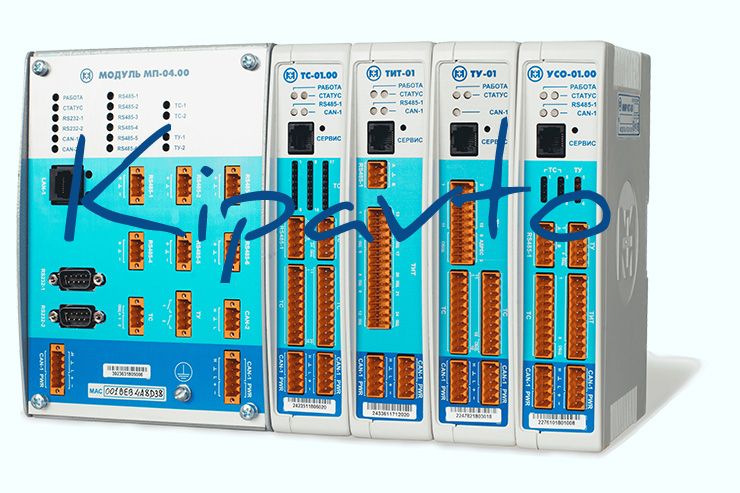

Контроллер подстанционный МИР КТ-51М

Принцип работы контроллера МИР КТ-51М основан на сборе параметров электрических сетей и энергетического оборудования с использованием измерительных преобразователей и счетчиков электрической энергии. Контроллеры могут применятся в качестве устройства сбора и передачи данных (УСПД) в системах коммерческого учета (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), объектах ЖКХ, а также в комплексных системах АСКУЭ и ТМ. Функции Контроллер обеспечивает в автоматическом режиме: Сбор данных с интеллектуальных устройств; Контроль и корректировка времени интеллектуальных устройств; Контроль изменения состояния объектов; Подсчёт количества импульсных сигналов; Измерение унифицированных сигналов постоянного тока; Контроль превышения измеряемыми сигналами каналов ТИТ заданных порогов; Дистанционное управление технологическими объектами; Контроль наличия напряжения питания оперативных цепей в режиме ТУ; Обработку, запоминание, архивирование принятой информации в соответствии с заданной конфигурацией параметров, передачу обработанной информации. Синхронизация времени Для коррекции встроенных часов контроллера используется внешний ГЛОНАСС/GPS приемник - радиочасы МИР РЧ-02, обеспечивающий точность хода внутренних часов контроллера ±1 мс. Контроллер может выступать в качестве локального сервера времени и отвечать на NTP запросы устройств или использовать внешний NTP-сервер для синхронизации времени. Состав контроллера Контроллер МИР КТ-51М является промышленным контроллером, который представляет собой набор интеллектуальных функциональных модулей, объединенных промышленной шиной интерфейса CAN. Расширение функциональных возможностей контроллера МИР КТ-51М (по количеству поддерживаемых каналов) обеспечивается установкой дополнительных модулей. Модульное построение контроллера МИР КТ-51М сочетает простоту наращивания информационной емкости контроллера и высокую ремонтопригодность. В состав контроллера МИР КТ-51М входят модуль процессорный МП-04 и функциональные модули ТС-01, ТУ-01, ТИТ-01 и УСО-01 (тип и количество функциональных модулей определяется объемом подстанционных сигналов), которые выполняют следующие функции: модуль МП-04 (центральное процессорное устройство) обеспечивает информационный обмен между функциональными модулями ввода-вывода контроллера МИР КТ-51М, информационный обмен контроллера с внешними интеллектуальными устройствами по цифровым интерфейсам и передачу данных на верхний уровень сбора данных и управления, а также дистанционное и автоматическое управление модулями и технологическими объектами. Модуль МП-04 обеспечивает работу в режиме «горячего» резервирования; для реализации режима горячего резервирования используется два идентичных модуля МП-04; основной и резервный модули МП-04 соединяются между собой по двум контрольным линиям связи: Ethernet и RS-232; модуль ТС-01 выполняет функции телесигнализации дискретного состояния двухпозиционных объектов и обеспечивает контроль состояния коммутационных аппаратов и оборудования по состоянию дискретных датчиков; подавление «дребезга» контактов; модуль ТИТ-01 выполняет функции измерения унифицированных сигналов постоянного тока, поступающих на измерительные каналы ТИТ; обработку измеренных значений с учетом заданных алгоритмов обработки, контроль пересечения измеряемыми сигналами заданных порогов; модуль УСО-01 выполняет функции телесигнализации дискретного состояния двухпозиционных объектов, подсчёт количества импульсных сигналов от датчиков ТС/ТИИ, измерения и первичной обработки входных унифицированных сигналов постоянного тока, дистанционное и автоматическое управление технологическими объектами; модуль ТУ-01 предназначен для телеуправления двухпозиционными объектами, а также для контроля включения промежуточных реле и контроля наличия оперативного напряжения в цепях управления, защиту выходных цепей от короткого замыкания. блоки коммутации БК-02, БК-06 предназначены для усиления сигналов ТУ модулей УСО-01 и ТУ-01 при прохождении через промежуточные реле и формирования сигналов ТС от объектов управления. Модуль МП-04 обеспечивает работу в режиме "горячего" резервирования. Для реализации режима горячего резервирования используется два идентичных модуля МП-04. Основной и резервный модули МП-04 соединяются между собой по двум контрольным линиям связи: Ethernet и RS-232.
