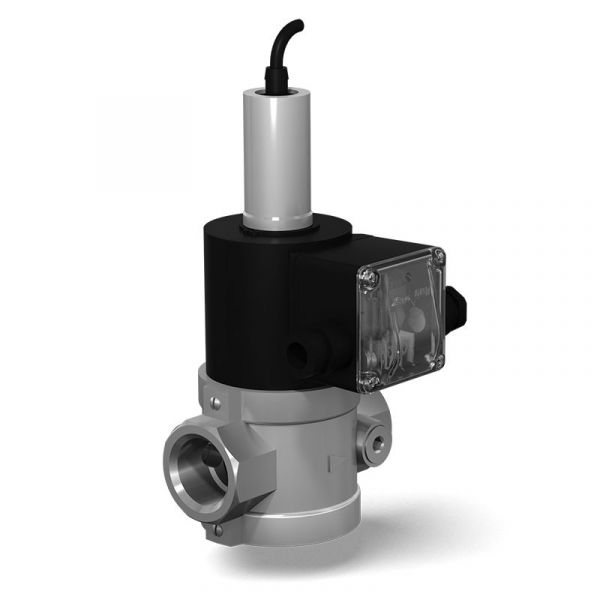

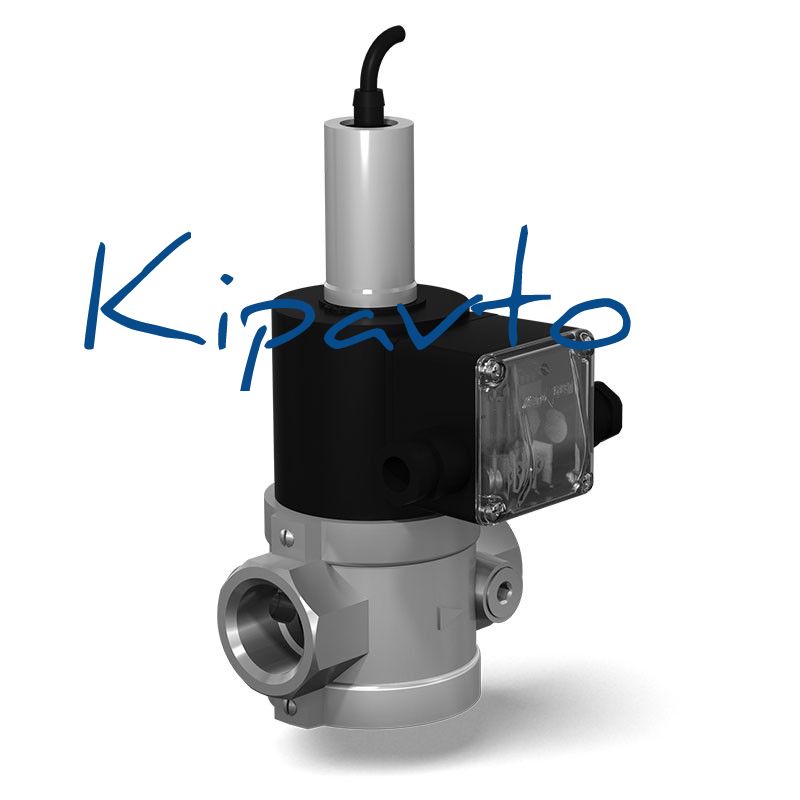

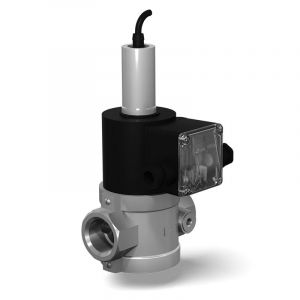

Клапан двухпозиционный муфтовый с датчиком положения на DN 15-50

Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.   Частота включений, 1/час, не более: для исполнений до 0,4 МПа - 1000 срабатываний; для исполнений на 0,6 МПа - 300 срабатываний.   Полный ресурс, не менее: для исполнений до 0,4 МПа - 1 000 000 включений; для исполнений до 0,6 МПа - 500 000 включений.   Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.  Потребляемая мощность, Вт Напряжение питания, В Потребляемый ток, мА, не более 25 / 12,5 220 150 25 110 300 24 1300 35 / 17,5 220 190 35 110 380 24 1700 40 / 20 220 200 40 110 400 24 1800 В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1Н-4ПЕ  Наименование клапана DN Диапазон присоедин. давления, МПа G, дюйм Размеры, мм Потребл. мощность, Вт, не более** Масса, кг Коэффиц. сопротив-ления L L1 B DK H A ВН1/2Н-4П 15 0...0,4 1/2 91 18 63 65 (80)* 231 31,5 25 / 12,5 2,2 (3,4)* 5,2 ВН1/2Н-6П 0...0,6 80 80 260 3,8 (4,3)* ВН3/4Н-4П 20 0...0,4 3/4 63 65 (80)* 231 2,2 (3,4)* 8 ВН3/4Н-6П 0...0,6 80 80 260 3,8 (4,3)* ВН1Н-4П 25 0...0,4 1 105 21 72 65 (80)* 238 35 2,4 (3,6)* 11 ВН1Н-6П 0...0,6 80 80 270 35 / 17,5 3,9 (4,4)* ВН1 1/4Н-1П 32 0...0,1 11/4 140 20 100 65 (80)* 298 75 25 / 12,5 3,2 (4,3)* 8 ВН1 1/4Н-3П 0...0,3 80 35 / 17,5 3,8 (4,5)* ВН1 1/4Н-6П 0...0,6 ВН1 1/2Н-1П 40 0...0,1 11/2 162 19 108 65 (80)* 308 75 25 / 12,5 4,6 (5,8)* 10,4 ВН1 1/2Н-2П 0...0,2 80 5,4 (6,1)* ВН1 1/2Н-3П 0...0,3 35 / 17,5 ВН1 1/2Н-6П 0...0,6 330 40 / 20 5,9 (6,4)* ВН2Н-1П 50 0...0,1 2 118 65 (80)* 310 77 25 / 12,5 4,9 (6,1)* 12,6 ВН2Н-2П 0...0,2 80 5,7 (6,4)* ВН2Н-3П 0...0,3 35 / 17,5 ВН2Н-6П 0...0,6 332 40 / 20 6,2 (6,6)*   * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
