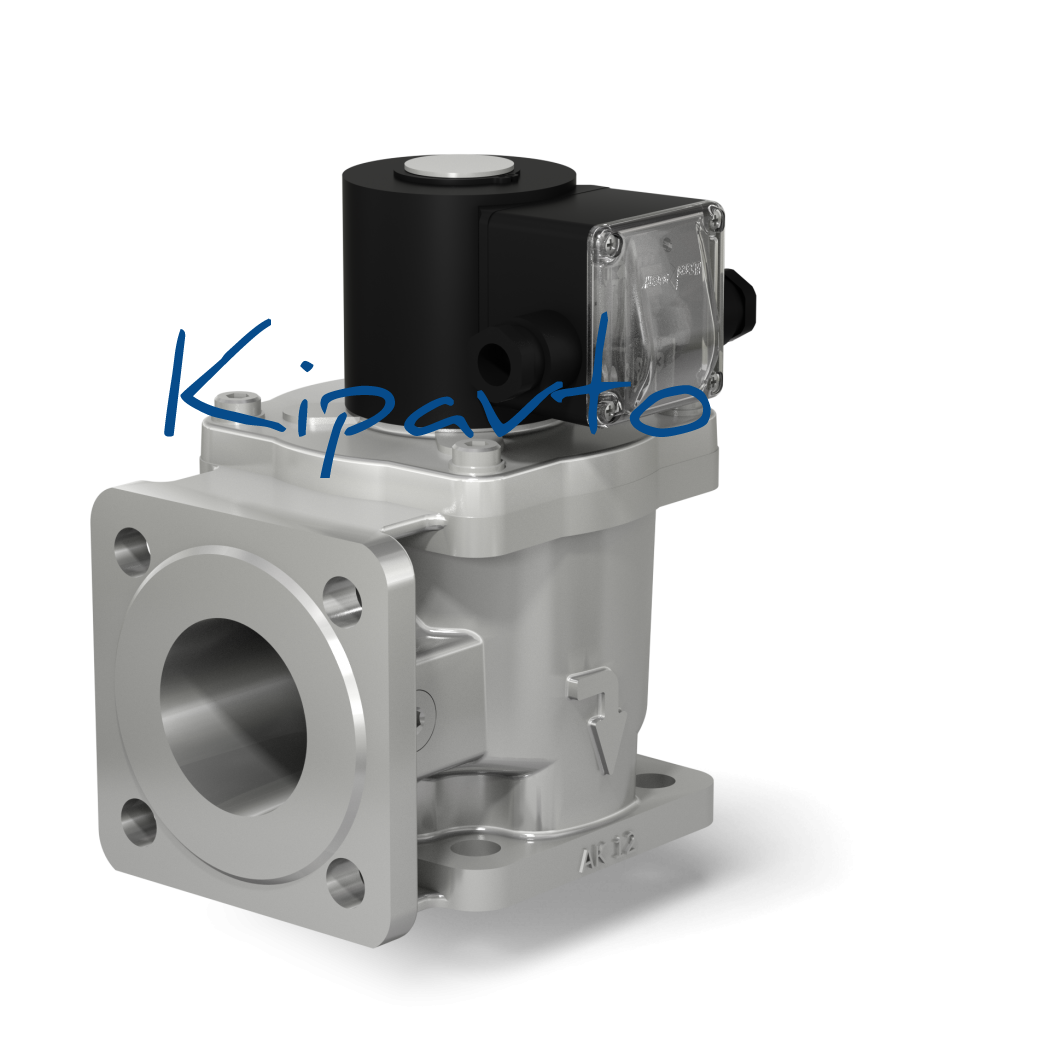

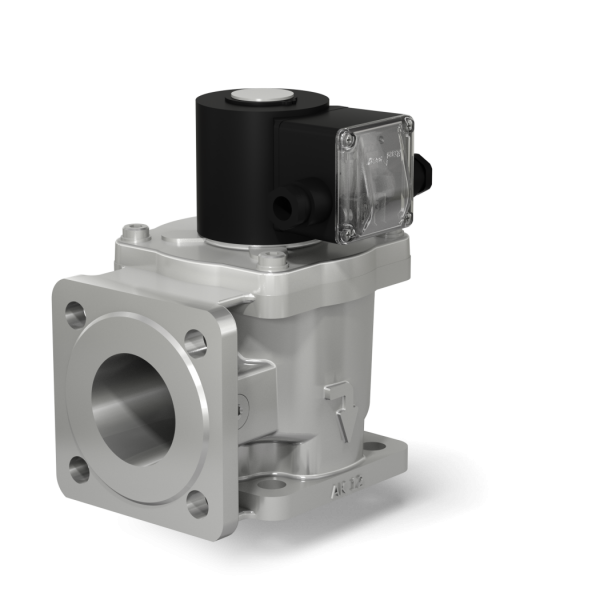

Клапан двухпозиционный фланцевый угловой на DN 40 - 100

Материал корпуса:   алюминиевые сплавы  АК12ОЧ, АК12ПЧ, легированная сталь   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.   Частота включений, 1/час, не более: для исполнений до 0,3 МПа - 1000 срабатываний; для исполнений на 0,6 МПа - 150 срабатываний.   Полный ресурс, не менее: для исполнений до 0,3 МПа - 1 000 000 включений; для исполнений на 0,6 МПа - 300 000 включений.   Монтажное положение: для DN 40, 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх).   В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН4Н-0,5УЕ.   Наименование клапана DN Диапазон присоед. давления, МПа Размеры, мм Потреб- ляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопро- тивления L L 1 B D K H H 1 D d ВН1 1 / 2 Н-1 У фл. 40 0...0,1 148 92 108 65 (80)* 187 54 100 12,5 25 / 12,5 3,4 (4,5)* 5,8 ВН1 1 / 2 Н-2 У фл. 0...0,2 80 4,2 (4,8)* ВН1 1 / 2 Н-3 У фл. 0...0,3 35 / 17,5 ВН1 1 / 2 Н-6 У фл. 0...0,6 207 40 / 20 4,3 (4,9)* ВН2Н-1 У фл. 50 0...0,1 152 93 118 65 (80)* 195 57 110 25 / 12,5 4,6 (5,8)* 7,1 ВН2Н-2 У фл. 0...0,2 80 5,4 (5,9)* ВН2Н-3 У фл. 0...0,3 35 / 17,5 ВН2Н-6 У фл. 0...0,6 215 40 / 20 5,7 (6,2)* ВН2 1 / 2 Н-0,5 У 65 0...0,05 201 129 143 80 255 72 130 14 6,3 (6,6)* 6 ВН2 1 / 2 Н-1 У 0...0,1 270 55 / 27,5 6,8 (7,1)* ВН2 1 / 2 Н-3 У 0...0,3 285 65 / 32,5 7,1 (7,4)* ВН2 1 / 2 Н-6 У 0...0,6 9,1 (9,4)* ВН3Н-0,5 У 80 0...0,05 229 145 168 280 77 150 18 55 / 27,5 7,5 (7,8)* 5,9 ВН3Н-1 У 0...0,1 295 65 / 32,5 7,9 (8,2)* ВН3Н-3 У 0...0,3 100 300 90 / 45 10,2 (10,5)* ВН3Н-6 У 0...0,6 305 11,2 (11,5)* ВН4Н-0,5 У 100 0...0,05 247 154 183 80 305 90 170 55 / 27,5 9,3 (9,6)* 6,7 ВН4Н-1 У 0...0,1 320 65 / 32,5 9,6 (9,9)* ВН4Н-3 У 0...0,3 100 325 90 / 45 11,9 (12,2)* ВН4Н-6 У 0...0,6 328 13,0 (13,3)*   * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
