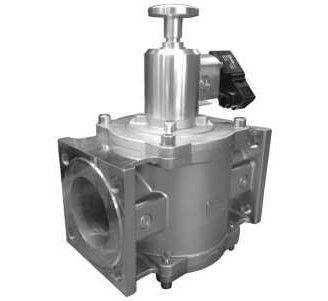

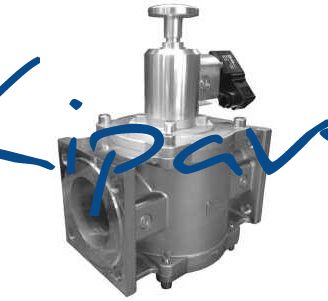

Клапан двухпозиционный фланцевый с ручным взводом механического типа с датчиком положения DN 25-100

Область применения: Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа. Принцип работы клапанов без дополнительной блокировки: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении. Принцип работы клапанов с дополнительной блокировкой: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).   Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение:  У3.1 (-30...+40 О С) Напряжение питания: - 220 В, 50 Гц; - 24 В пост, тока; - 12 В пост. тока. Потребляемая мощность:  18 Вт Степень защиты:   IP65 Полный ресурс, не менее:  50 000 включений Время закрытия:  не более 1 с Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение: для DN 25 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх). Модификации Наименование клапана DN Диапазон присоединит. давления, МПа Размеры, мм Мас­са, кг Коэффи­- циент сопротив-­ ления L L 1 B H A D d ВН1Рм-6П фл. 25 0...0,6 160 210 95 245 65 75 11 3,5 6,2 ВН1 1 / 4 Рм-6П фл. 32 162 100 255 75 90 12,5 3,8 11,8 ВН1 1 / 2 Рм-6П фл. 40 108 270 100 4,1 9,1 ВН2Рм-6П фл. 50 187 223 118 77 110 14 4,3 11,6 ВН2 1 / 2 Рм-6П 65 235 241 144 325 86 130 6,5 9,4 ВН3Рм-6П 80 258 252 168 350 94 150 18 8,1 9,3 ВН4Рм-6П 100 278 262 183 107 170 10,0 10,9
