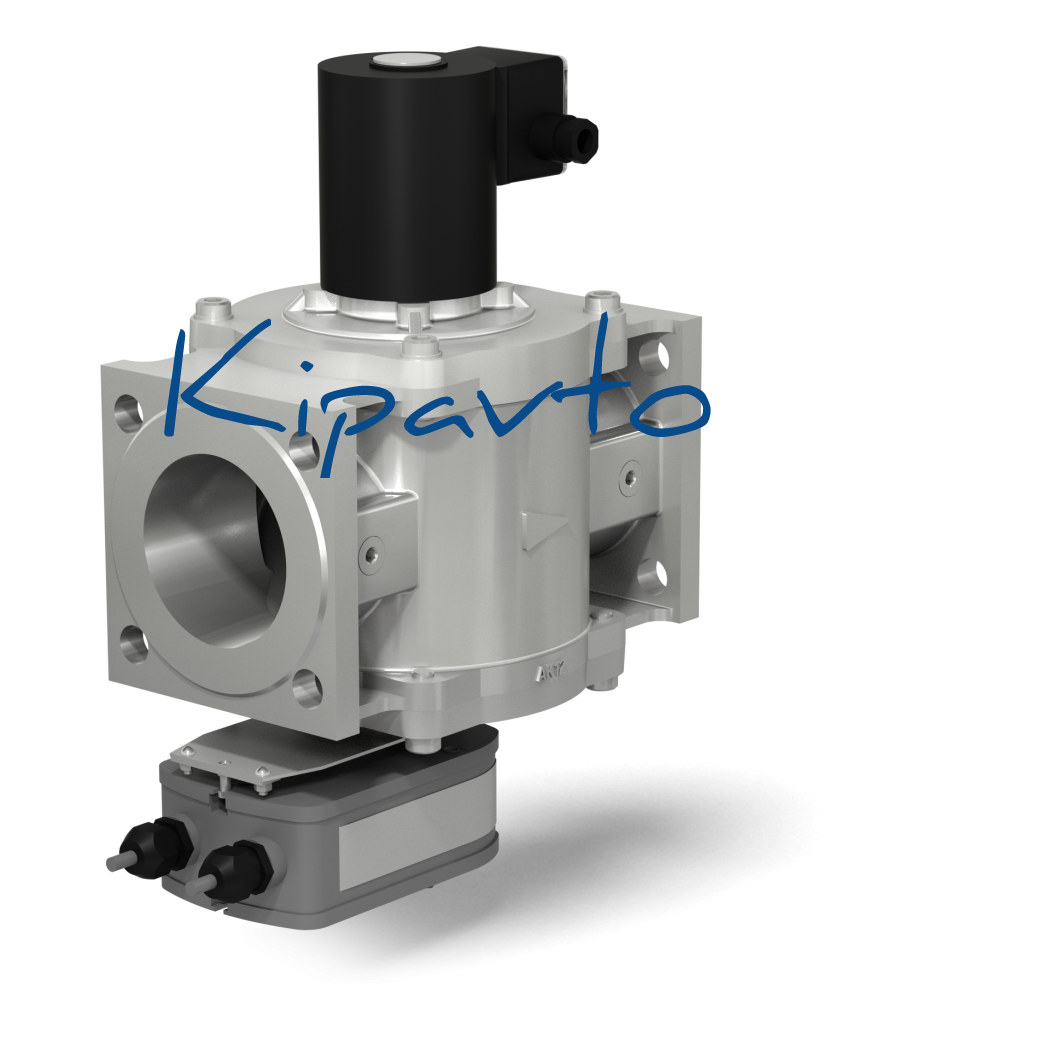

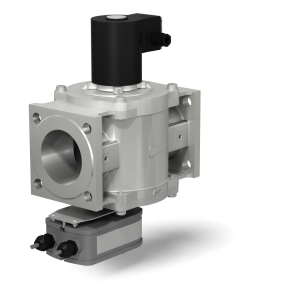

Клапан двухпозиционный фланцевый с электроприводом регулятора расхода на DN 65,80,100 (привод LF230-S)

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа. Клапан с позиционным регулированием работает в следующих режимах: - “закрыто” (при обесточенной электромагнитной катушке); - “промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на элек- тромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки); - “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью механического упора на электроприводе). При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”. Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ, легированная сталь Частота включений. 1/час. не более: 20 Напряжение питания: -  электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока); - электропривода расхода: 220 В (50 Гц) Климатическое исполнение:  У3.1 (-30...+40°С) Степень защиты клапана: IP65; Степень защиты электропривода: IP54 Полный ресурс включений. не менее: 500000 Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Угол поворота регулятора: 90° Время полного хода регулятора, с: 75 (для работающего двигателя); 20 (для возвратной пружины). Наименование клапана  DN Диапазон присоедин. давления, МПа    Размеры,мм   Потребл. мощность, Вт, не более* Масса, кг Коэф. сопр. ** Рис. L L 1 B D k H A D d ВН2 1/2М-0,5К ПОЗ. 65 0...0,05 290 2З5 144 80 З69 165 130 14 40 / 20 9,4 15 1 ВН2 1/2М-0,5К ПОЗ. П 446 9,7 2 ВН2 1/2М-1К ПОЗ. 0...0,1 З84 55 / 27,5 9,8 1 ВН2 1/2М-1К ПОЗ. П 461 10,1 2 ВН2 1/2М-ЗК ПОЗ. 0...0,3 З99 65 / З2,5 10,З 1 ВН2 1/2М-ЗК ПОЗ. П 476 10,6 2 ВНЗМ-0,5К ПОЗ. 80 0...0,05 302 258 16З 80 З94 170 150 18 55 / 27,5 11 15,4 1 ВНЗМ-0,5К ПОЗ. П 483 11,З 2 ВНЗМ-1К ПОЗ. 0...0,1 409 65 / З2,5 11,4 1 ВНЗМ-1К ПОЗ. П 498 11,7 2 ВНЗМ-ЗК ПОЗ 0...0,3 100 414 90 / 45 1З,7 1 ВНЗМ-ЗК ПОЗ. П 503 14 2 ВН4М-0,5К ПОЗ. 100 0...0,05 312 278 18З 80 420 18З 170 18 55 / 27,5 1З,0 17,7 1 ВН4М-0,5К ПОЗ. П 509 1З,З 2 ВН4М-1К ПОЗ. 0...0,1 435 65 / З2,5 1З,4 1 ВН4М-1К ПОЗ. П 524 1З,7 2 ВН4М-3К ПОЗ. 0...0,3 100 440 90 / 45 15,7 1 ВН4М-3К ПОЗ. П 529 16 2   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. ** Коэффициент сопротивления указан при полностью открытой регулирующей заслонке. Напряжение питания датчика положения:  10...30 В постоянного тока Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
