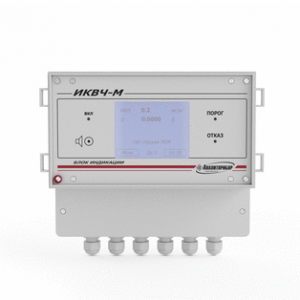

ИКВЧ(м) - оптический измеритель концентрации пыли по методу измерения светопропускания

    Предназначен для непрерывного автоматического измерения массовой концентрации пыли (МКП), а также оптической плотности пылегазовых сред (D). Область применения: - экологический и технологический контроль воздуха в отходящих газах газоходов и дымовых труб предприятий:  - теплоэнергетики (электростанции и котельные); - металлургической  отрасли  (при производстве алюминия и стали; плавильных и литейных цехов); - по производству строительных материалов (цементные заводы); - химической отрасли (при производстве  минеральных удобрений, картона и целлюлозы). Принцип действия: регистрация оптических параметров пылегазовой среды методом измерения оптической плотности (D) (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычисление соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.   Диапазоны измерений и состав измерителя ИКВЧ-М Условное наименование Диапазон измерений массовой концентрации пыли, мг/м 3 Моноблок оптического канала Рефлектор Зонд* Блок индикации ИКВЧ-М-Д от 0 до 100 от 100 до 3000 + + - + ИКВЧ-М-ДЗ от  0 до 200 от 200 до 10000 + - + + ИКВЧ-М-Н от 0 до 50 от 50 до 200 + - - + * - длина погружной части зонда выбирается потребителем при заказе (500 -1250 мм) Основные технические характеристики Характеристики Значения Примечание Степень защиты блоков измерителей по ГОСТ 14254-96 МОК IP 65 БИ IP 20 диапазон температуры окр. среды: для МОК, рефлектора от - 40 до + 60 0 С; для БИ от  + 1 до + 50 0 С     Диапазон температуры анализируемой среды в газоходе (дымовой трубе) для ИКВЧ-М-Д, ИКВЧ-М-Н  от - 40 до + 600 0 С для ИКВЧ-М-ДЗ от - 40 до + 300 0 С диапазон скоростей газового потока в газоходе (дымовой трубе) от 0 до 40 м/с Содержание пыли в воздухе, предназначенном для обдува оптических поверхностей измерителя 1 мг/м 3   Стандартный аналоговый сигнал, мА 4-20   Стандартный цифровой выход RS 485, Ethernet MODBUS RTU Интервал времени работы измерителей без корректировки показаний 12 месяцев   Техническая информация Скачать технические характеристики на измеритель ИКВЧ(м) Скачать руководство по эксплуатации на измеритель концентрации пыли ИКВЧ(М) Запасные инструменты и принадлежности (ЗИП) к ИКВЧ(М) Монтажный чертеж к измерителям концентрации пыли ИКВЧ(М) Сертификаты
