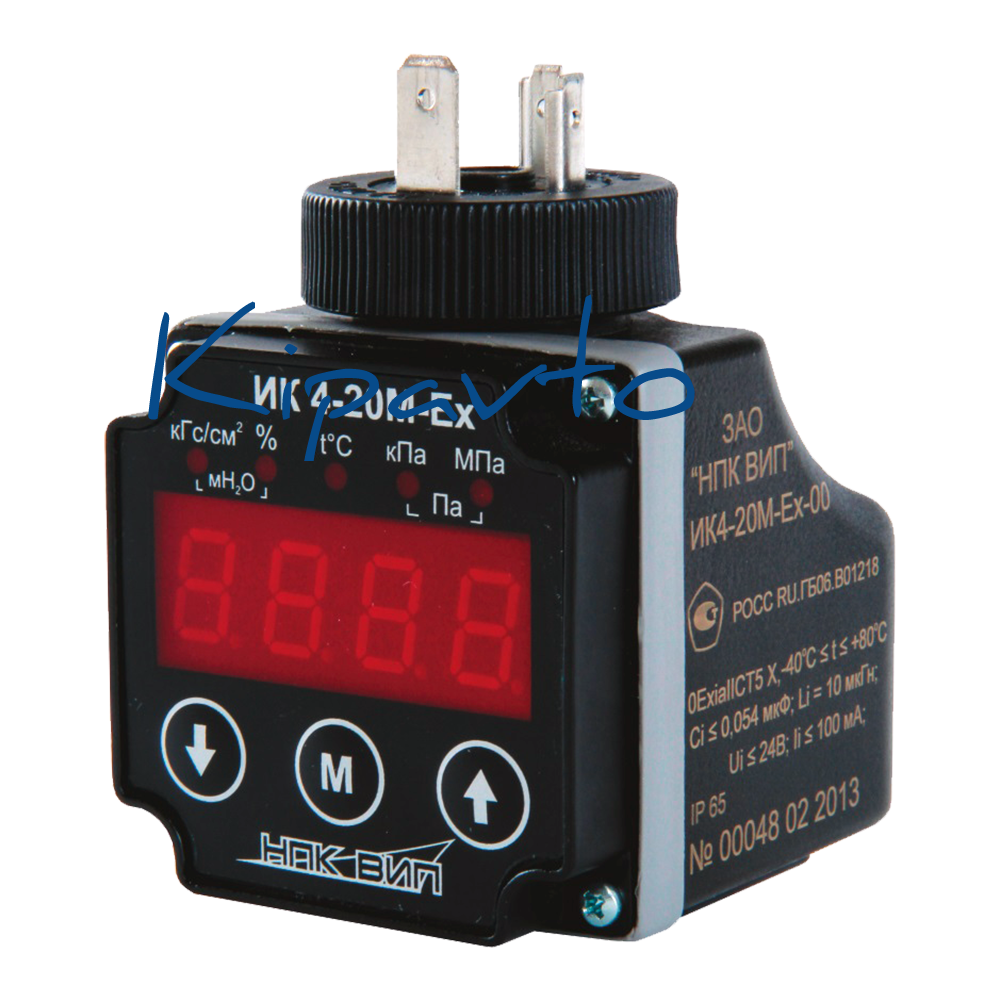

ИК-4-20М индикатор-коммуникатор

Индикаторкоммуникатор ИКМ предназначен для индикации давления в установленных пользователем единицах измерения настройки и управления датчиками с унифицированным выходным сигналом мА постоянного тока датчиками давления мА Также ИК М предназначен для переключения диапазонов измерения многопредельных датчиков давления Легкий и малый корпус Удобный монтаж Быстрота взаимодействия с датчиками давления СДВ Отсутствие необходимости приобретения и замены портативных питающих элементов Яркая индикация Подключении без дополнительного демонтажа корпуса датчика Возможность парольной защиты Устройство и работа индикатора ИКМ Прибор имеет пластиковый корпус на лицевой панели которого расположено окно для наблюдения значений светодиодного индикатора текущего рабочего состояния единичные светодиодные индикаторы единиц измерения а также кнопки управления устройством Кроме этого на корпусе расположены два разъема DIN TYPE А Розетка подключение к датчику давления Вилка подключение к линии связи Датчик давления принимает управляющие команды и передает информацию через второй контакт разъемаДанный контакт разъема является служебным предназначенным для подключения прибора и его использование в прочих случаях недопустимо Электропитание коммуникатором ИКМ осуществляется от линии связи датчика давления Изделие является промежуточным устройством измерения сигнала и не влияет на качество сигнала передаваемого в линию связи во время включенного режима индикации Основные режимы использования Индикатор и Коммуникатор Во время использования режима Индикатор пользователь получает доступ к настройке самого изделия в части вывода на дисплей информации о текущем давлении Во время использования режима Коммуникатор пользователь получает доступ к настройке датчика давления Модели с дополнительным обозначением обладают функцией сигнализации выхода поступающего от датчика давления параметра сигнала за установленные пользователем границы Сигнализация осуществляется дискретным токовым сигналом с двумя значениями При этом пользователь может самостоятельно обозначить индикатору точку переключения значения дискретного сигнала положение ключа а также гистерезис Сигнал является гальванически изолированным от цепи питания датчика давления и не влияет на его качество Настройка функции Индикатор при выполнении функции индикатора прибор производит измерение поступающего унифицированного токового сигнала мА и выводит его значение на дисплей в диапазоне величин задаваемых пользователем При переключении в режим настройки функции индикатора пользователь получает возможность произведения следующих манипуляций с индикаторомкоммуникатором ИКМ Установка цифрового значения величины отображаемой изделием на дисплее при начальном мА и конечном мА уровне измеряемого сигнала поступающего от датчика давления Установка индикации единиц измерения которые будут подсвечиваться отдельными светодиодами над цифровым дисплеем Установка времени усреднения показаний для плавного отображения значений на цифровом дисплее Установку изменение и отключение пароля доступа к режиму настройки функции индикатора Использование функции Сигнализатор позволяет производить манипуляции с настройками в части выдачи дискретного сигнала при достижении заданного параметра сигнала При переключении в режим настройки функции сигнализатора пользователь получает возможность произведения следующих манипуляций с ИКМ Введение значения сигнала индикатора при котором изделие должно выдать или прекратить выдачу дискретного сигнала Форму ключа сигнала нормально замкнутое состояние или нормально разомкнутое состояние ключа Гистерезис выходного дискретного сигнала при уменьшении сигнала индикатора Использование функции калибровки ИКМ При переключении в режим функции калибровки ИК М пользователь получает возможность калибровки изделия по верхнему и нижнему пределам унифицированного токового сигнала мА при наличии соответствующих источников тока Диапазон измерения тока ДИ мА от до Диапазон индикации тока мА Погрешность измерения тока от ДИ не более Количество знаков индикатора Количество единичных индикаторов Диапазон индикации измеряемого параметра с возможностью установки пользователем десятичной точки в любой позиции индикатора от минус до Диапазон индикации выходного сигнала в от до Граница коррекции начального сигнала и диапазона изменения выходного сигнала преобразователей давления СДВ с цифровой обработкой сигнала от ДИ Допустимый ток сигнализатора мА не более Величина падения напряжения в линии при подключении ИК М В не более
