ИФН-200

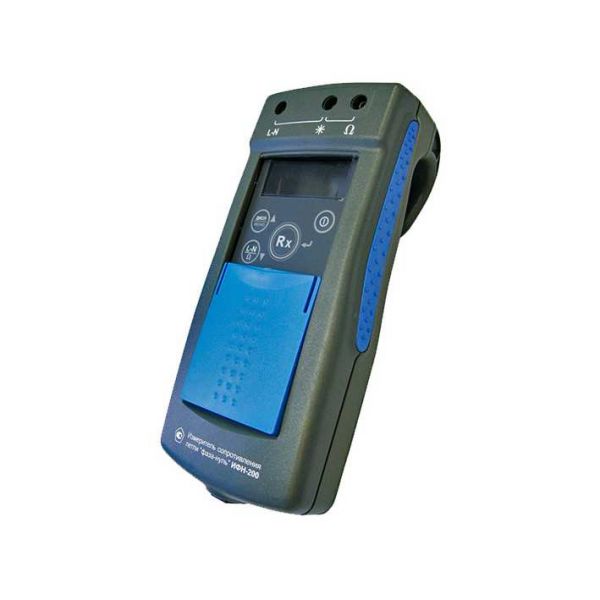

ИФН-200 Измеритель сопротивления петли фаза-нуль Снят с производства в июле 2016г., замена на ИФН-300 Измеритель ИФН-200 предназначен для измерения петли «фаза-нуль», «фаза-земля». Проверка производится при приёмосдаточных испытаниях и периодически после контроля или восстановления оборудования. При измерений автоматически вычисляется активное, реактивное, полное сопротивление петли, прогнозируемый ток короткого замыкания а также угол сдвига между напряжением и током. Оперируя полученными данными, можно определить соответствие номинала установленной защиты от сверхтоков (автоматического выключателя), защищаемой линии. Другой функцией измерителя ИФН-200 является измерение переходного сопротивления контактных соединений с разрешением 0,01Ом. Особенности измерителя сопротивления петли ИФН-200: — возможность калибровки прибора на сопротивление измерительных проводов произвольной длины; — индикация состояния внутреннего источника питания; — защита от неправильного включения; — автоматический выбор диапазонов измерений; — высокоинформативный ЖК дисплей; — автоматическое отключение питания; — система защиты аккумулятора от перезаряда; — ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP42. Технические характеристики измерителя ИФН-200 Измерение напряжения переменного тока Диапазон измерения действующего значения напряжения, В от 30,0 до 280 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль» Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», Ом от 0,01 до 9,99 от 10,0 до 99,9 от 100 до 200 Рабочий диапазон напряжений, В от 180 до 280 Вычисление прогнозируемого тока короткого замыкания Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА от 0 до 22 кА Измерение электрического сопротивления постоянному току (металлосвязь) Пределы измерения сопротивления, Ом от 0,01 до 999 Ток в измерительной цепи для сопротивлений не более 10 Ом, мА не менее 200 Габариты измерителя сопротивления петли ИФН-200: Размер в упаковке ШхГхВ — 145х120х265 Размер самого прибора — 80х120х250 Брутто (масса прибора в упаковке) — 1800 гр. Масса нетто (масса прибора) — 800 гр. Комплект поставки Измеритель сопротивления цепи «фаза-нуль» ИФН-200 1 Руководство по эксплуатации РЛПА.411218.003РЭ 1 Блок питания «БПН-6 15-0,45» ЭКМЮ.436230.001ТУ 1 Комплект кабелей в составе: кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м 1 1 Сумка для переноски 1 Зажим типа «крокодил» 1 Примечание. Допускается комплектация блоком питания «БПН-6 15-0,45» ТУ 6589 001 59614631 2004.
