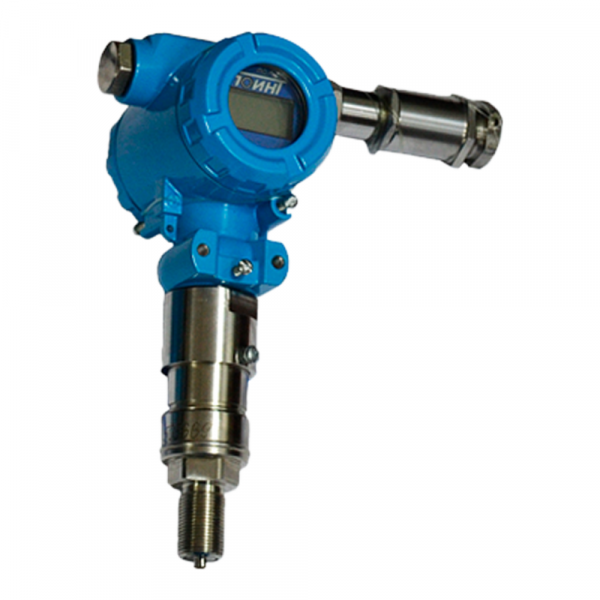

ИД-А-ЦС-Ex датчики абсолютного давления интеллектуальные взрывозащищенные

Взрывозащищенные интеллектуальные, перенастраиваемые датчики давления ИД-А-ЦС-Ex предназначены для пропорционального преобразования значения абсолютного давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является коррозионностойкой, в унифицированный электрический выходной сигнал, который может быть совмещен с цифровым протоколом HART . Преобразователи давления   ИД-А-ЦС-Ex  применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства. Датчики выпускаются в следующих модификациях: АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока. ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор. Модели корпуса датчиков  ИД-А-ЦС-Ex: К (штепсельный разъем Типа DIN 43650 fromC). К1 (штепсельный разъем Типа DIN 43650 from А). Г (с пластиковым гермовводом). Н1 (взрывобезопасная металлическая голова). Т (взрывобезопасная металлическая голова). Ти (взрывобезопасная металлическая голова с окном индикации) Для моделей корпуса «Т» и «Ти» выходной сигнал имеет следующие значения: Выходной сигнал Код Выходной сигнал Код от 0 до 5 мА 02 от 0,25 до 5 В 10 от 0 до 10 мА 03 от 0 до 5 В 11* от 0 до 20 мА 04 от 1 до 5 В 12 от 0 до 2 В 05* от 1 до 4 В 13 от 0,4 до 2 В 06 от 1 до 10 В 14 от 0,25 до 2,5 В 07 от 0 до 10 В 15* от 0,5 до 4,5 В 08 от 0 до 1 В 16* от 0,25 до 4,5 В 09 *- по согласованию с изготовителем Тип выходного сигнала: 1 - с линейно возрастающей характеристикой выходного сигнала. 2 - с линейно убывающей характеристикой выходного сигнала. 3 - с корнеизвлекающей зависимостью выходного сигнала*. * - корнеизвлекающая зависимость выходного сигнала может быть, как линейно возрастающей так и линейно убывающей характеристикой выходного сигнала. В этом случае код записывается следующим образом: (1,3) или (2,3). Особенности  датчиков абсолютного давления ИД-А-ЦС-Ex: Взрывозащищенность датчиков давления  ИД-А-ЦС-Ex: , с видом взрывозащиты «искробезопасная электрическая цепь » уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6X, обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими соответствующее разрешение. Вид взрывозащиты «взрывонепроницаемая оболочка» , с маркировкой взрывозащиты 1ExdIICT6X, обеспечивается применением взрывонепроницаемых клеммных голов (модель корпуса Н1), которые комплектуются одним из кабельных гермовводов. Датчики исполнения ЦС могут быть с цифровым протоколом HART. Могут иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор (модель корпуса Ти)
