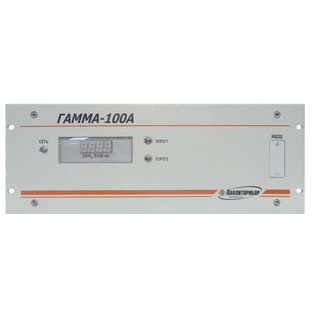

ГАММА-100А - многофункциональный газоанализатор многокомпонентных смесей

    Предназначен для определения оксида углерода (СО), диоксида углерода (СО 2 ) и метана (CH 4 ). Область применения: контроль технологических процессов и воздуха рабочей зоны на АЭС. Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г. Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г. Все газоанализаторы ГАММА-100-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).   Принцип измерения - оптико-абсорбционный. Тип газоанализатора - стационарный.   Газоанализатор выполняет следующие функции: 01.   Цифровая индикация содержания определяемого компонента; 02.   Выдача световой индикации зеленого цвета при включении газоанализатора в сеть; 03.   Выдача непрерывной световой красного цвета (”ПОРОГ1” и ”ПОРОГ2”) и звуковой сигнализации, свидетельствующей о достижении содержания определяемого компонента установленных пороговых значений; 04.   Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации “ПОРОГ1” и “ПОРОГ2”; 05.   Выдачу информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 или токовому выходу 4-20мА.   Условия эксплуатации газоанализаторов Параметры Значение Диапазон температуры окружающей и анализируемой среды от 5 до 50 °С Диапазон давления анализируемой газовой среды от 380 до 1400 мм. рт. ст. Расход анализируемой газовой среды (0,7 ±0,1) л/мин Степень защиты IP54 Номер зоны размещения газоанализаторов по ГОСТ 29075-91 2,0 Наименование газоанализаторов: ГАММА-100А-аа-ббб, где аа - химическая формула компонента (СО, СО 2 , СН 4 ); ббб - верхний предел диапазона измерений в соответствии с таблицей.   Исполнения газоанализаторов Наименование газоанализатора Определяемый компонент Единица физической величины Диапазон измерения  ГАММА-100А-СО-005 оксид углерода СО объемная доля, млн -1 0 – 500  ГАММА-100А-СО-01 оксид углерода СО объемная доля, млн -1 0 – 1000  ГАММА-100А-СО 2 -01 диоксид углерода СО 2 объемная доля, млн -1 0 – 1000  ГАММА-100А-СО 2 -5 диоксид углерода СО 2 объемная доля, % 0 – 5,0  ГАММА-100А-СО 2 -10 диоксид углерода СО 2 объемная доля, % 0 – 10,0  ГАММА-100А-СН 4 -01 метан СН 4 объемная доля, млн -1 0 – 1000 Газоанализатор ГАММА-100А относится к элементам управляющих систем нормальной эксплуатации  (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97). Газоанализатор ГАММА-100А относится к II категории сейсмостойкости по НП-031-01 и соответствует ПНАЭ Г-5-006-87 (землетрясение  интенсивностью 6  баллов по MSK при уровне установки над нулевой отметкой до 20 м). Техническая информация Техническое описание на газоанализаторы многокомпонентных смесей ГАММА-100А Монтажный чертеж на газоанализаторы многокомпонентных смесей ГАММА-100А Руководство по эксплуатации на газоанализаторы ГАММА-100А Запасные инструменты и принадлежности (ЗИП) на ГАММА-100А
