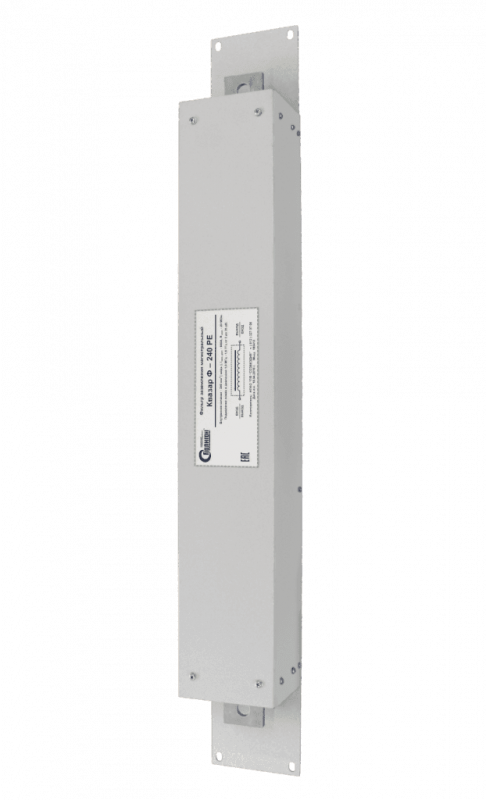

Фильтр заземления Квазар Ф-095 РЕ

Предназначены Серия фильтров помех предназначенных для разделения  линий заземления с целью защиты выделенной группы электронного оборудования. Применение фильтров заземления позволяет сохранить целостность основной системы уравнивания потенциалов при наличии двух заземлителей ( РЕ и FE ). Типовые схемы применения представлены на рис.1. и 2. Класс защиты – I, ЭМС по ГОСТ Р 5000009 – 92 Климатическое исполнение УХЛ 4.2 Подбор Подбор фильтра производится исходя из внутреннего сечения шины фильтра. Внутреннее сечение должно быть равно или более сечения проводника заземления. Типовые схемы   Технические характеристики. Сопротивление изоляции, не менее, МОм: 20 Масса, кг: 8 Габаритные размеры, мм: 800х100х100 Диапазон рабочих температур (без конденсата), оС: -50°С ... +50°С Степень защиты: IP20 Внутреннее сечение силового проводника (медь): 95 мм2 Допустимый длительный ток: 200 А Допустимое сечение проводников подключения: 95 мм­2 Подавление помех в диапазоне 1,0 МГц - 1,5 ГГц: 3 - 35 дБ Индуктивность фильтра: 5 мкГн
