Ф4106

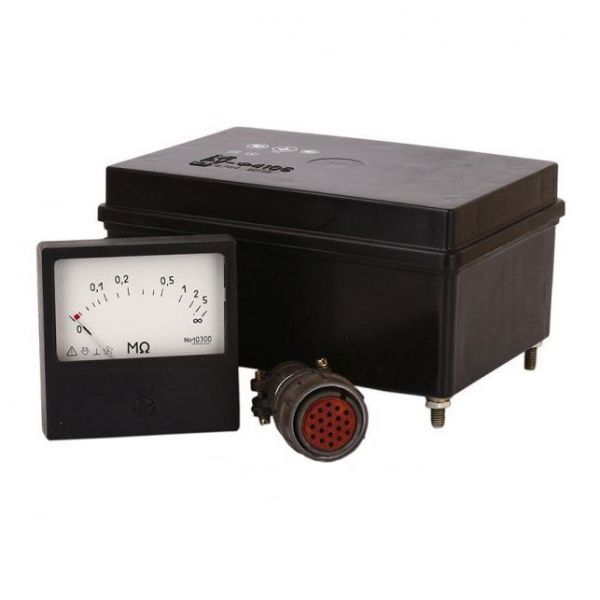

Ф4106 прибор контроля изоляции (Ф4106А) Измерительные приборы контроля изоляции Ф4106 и Ф4106А служат для измерения сопротивления изоляции при его снижении в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц. Область применения измерителей Ф4106 — передвижные и стационарные электроустановки с изолированной нейтралью. Прибор предназначен для встраивания и при эксплуатации доступ к разъему РУ и зажимам ПУ, а также к выходным и входным цепям прибора должен быть закрыт. Во внешней цепи питания прибора необходимо устанавливать предохранитель на 0,16 А типа ВПБ-6 или другого типа с аналогичными характеристиками. Щитовой измерительный прибор Ф4106 состоит из показывающего (ПУ) и релейного (РУ) устройств. — РУ имеет следующие уставки сопротивления: Ф4106 – 30, 50, 500 кОм Ф4106А – 12, 20, 60 кОм. — Диапазон измерения ПУ – 0,02 — 5 МОм. — Класс точности ПУ – 2,5. — Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки. — Условия эксплуатации — от минус 60 ° С до плюс 60 ° С. — Исполнение прибора Ф4106 и Ф4106А — пылезащищенное, брызгозащищенное, виброустойчивое. — Габаритные размеры, мм : РУ – 175х98х143 ПУ — 80х80х100. — Масса, кг, не более: РУ – 1,3 ПУ – 0,2. Время установления рабочего режима — не более 15 минут. Режим работы — непрерывный. Продолжительность непрерывной работы не ограничена. Комплектация: Ф4106 прибор контроля изоляции щитовой для цепей с изолированной нейтралью
